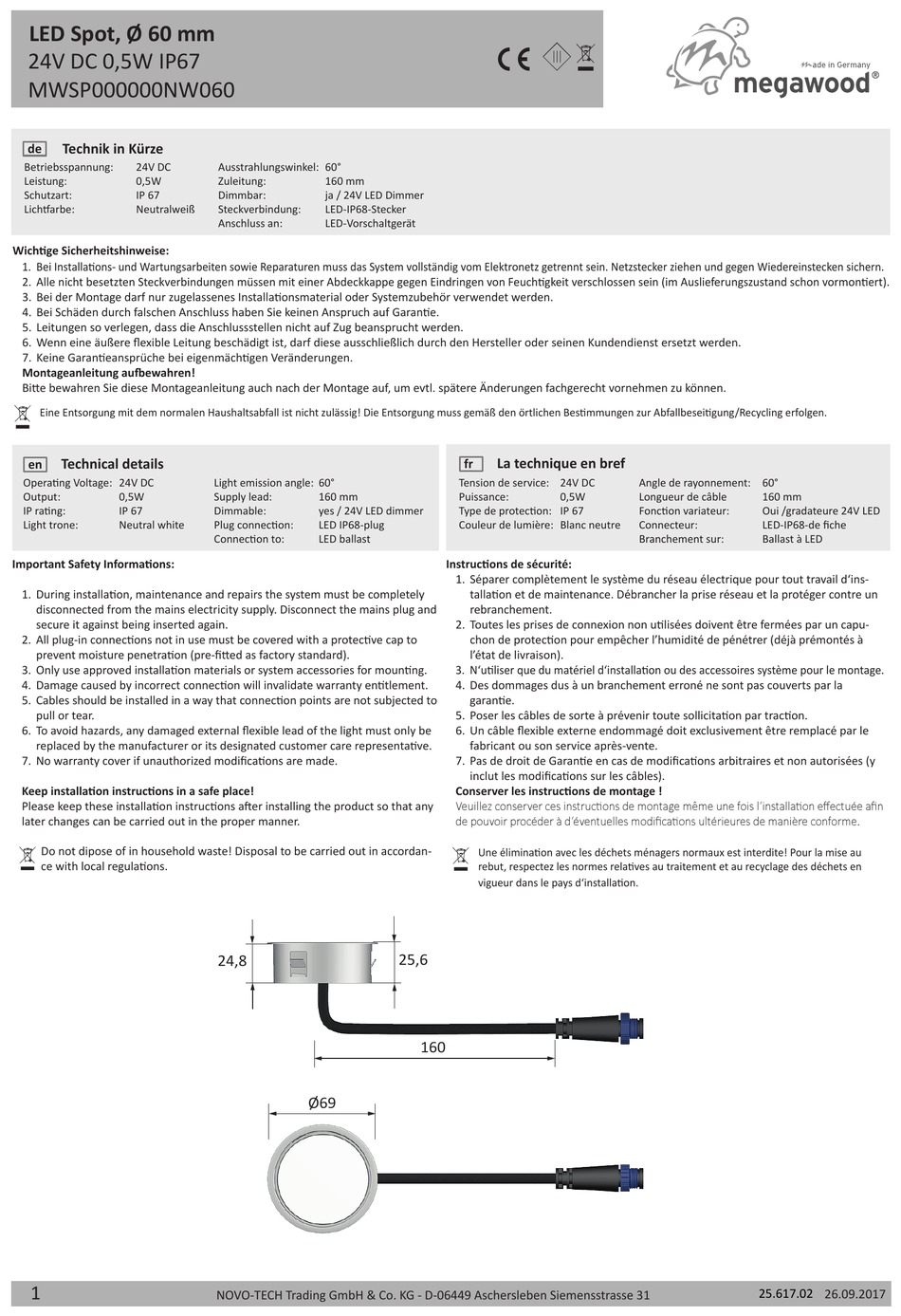

Megawood MWSP000000NW060 Manual

LED Spot, Ø 60 mm
24V DC 0,5W IP67
MWSP000000NW060
Technik in Kürze
de
Betriebsspannung: 24V DC
Leistung: 0,5W
Schutzart: IP 67
Lichtfarbe: Neutralweiß
Wichtige Sicherheitshinweise:
1. Bei Installations- und Wartungsarbeiten sowie Reparaturen muss das System vollständig vom Elektronetz getrennt sein. Netzstecker ziehen und gegen Wiedereinstecken sichern.
2. Alle nicht besetzten Steckverbindungen müssen mit einer Abdeckkappe gegen Eindringen von Feuchtigkeit verschlossen sein (im Auslieferungszustand schon vormontiert).
3. Bei der Montage darf nur zugelassenes Installationsmaterial oder Systemzubehör verwendet werden.
4. Bei Schäden durch falschen Anschluss haben Sie keinen Anspruch auf Garantie.
5. Leitungen so verlegen, dass die Anschlussstellen nicht auf Zug beansprucht werden.
6. Wenn eine äußere flexible Leitung beschädigt ist, darf diese ausschließlich durch den Hersteller oder seinen Kundendienst ersetzt werden.
7. Keine Garantieansprüche bei eigenmächtigen Veränderungen.
Montageanleitung aufbewahren!
Bitte bewahren Sie diese Montageanleitung auch nach der Montage auf, um evtl. spätere Änderungen fachgerecht vornehmen zu können.
m
Eine Entsorgung mit dem normalen Haushaltsabfall ist nicht zulässig! Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung/Recycling erfolgen.
Technical details
en
Operating Voltage: 24V DC
Output: 0,5W
IP rating: IP 67
Light trone: Neutral white
Important Safety Informations:
1. During installation, maintenance and repairs the system must be completely
disconnected from the mains electricity supply. Disconnect the mains plug and
secure it against being inserted again.
2. All plug-in connections not in use must be covered with a protective cap to
prevent moisture penetration (pre-fitted as factory standard).
3. Only use approved installation materials or system accessories for mounting.
4. Damage caused by incorrect connection will invalidate warranty entitlement.
5. Cables should be installed in a way that connection points are not subjected to
pull or tear.
6. To avoid hazards, any damaged external flexible lead of the light must only be
replaced by the manufacturer or its designated customer care representative.
7. No warranty cover if unauthorized modifications are made.
Keep installation instructions in a safe place!
Please keep these installation instructions after installing the product so that any
later changes can be carried out in the proper manner.
m
Do not dipose of in household waste! Disposal to be carried out in accordan-
ce with local regulations.
1
Ausstrahlungswinkel: 60°
Zuleitung: 160 mm
Dimmbar: ja / 24V LED Dimmer
Steckverbindung: LED-IP68-Stecker
Anschluss an: LED-Vorschaltgerät
Light emission angle: 60°
Supply lead: 160 mm
Dimmable: yes / 24V LED dimmer
Plug connection: LED IP68-plug
Connection to: LED ballast
24,8
Ø69
NOVO-TECH Trading GmbH & Co. KG - D-06449 Aschersleben Siemensstrasse 31
3 m
c
La technique en bref
fr
Tension de service: 24V DC
Puissance: 0,5W
Type de protection: IP 67
Couleur de lumière: Blanc neutre
Instructions de sécurité:
1. Séparer complètement le système du réseau électrique pour tout travail d'ins-
tallation et de maintenance. Débrancher la prise réseau et la protéger contre un
rebranchement.
2. Toutes les prises de connexion non utilisées doivent être fermées par un capu-
chon de protection pour empêcher l'humidité de pénétrer (déjà prémontés à
l'état de livraison).
3. N'utiliser que du matériel d'installation ou des accessoires système pour le montage.
4. Des dommages dus à un branchement erroné ne sont pas couverts par la
garantie.
5. Poser les câbles de sorte à prévenir toute sollicitation par traction.
6. Un câble flexible externe endommagé doit exclusivement être remplacé par le
fabricant ou son service après-vente.
7. Pas de droit de Garantie en cas de modifications arbitraires et non autorisées (y
inclut les modifications sur les câbles).
Conserver les instructions de montage !
Veuillez conserver ces instructions de montage même une fois l'installation effectuée afin
de pouvoir procéder à d'éventuelles modifications ultérieures de manière conforme.
m
Une élimination avec les déchets ménagers normaux est interdite! Pour la mise au
rebut, respectez les normes relatives au traitement et au recyclage des déchets en
vigueur dans le pays d'installation.
25,6
160
Angle de rayonnement: 60°
Longueur de câble 160 mm
Fonction variateur: Oui /gradateure 24V LED
Connecteur: LED-IP68-de fiche
Branchement sur: Ballast à LED
25.617.02 26.09.2017
