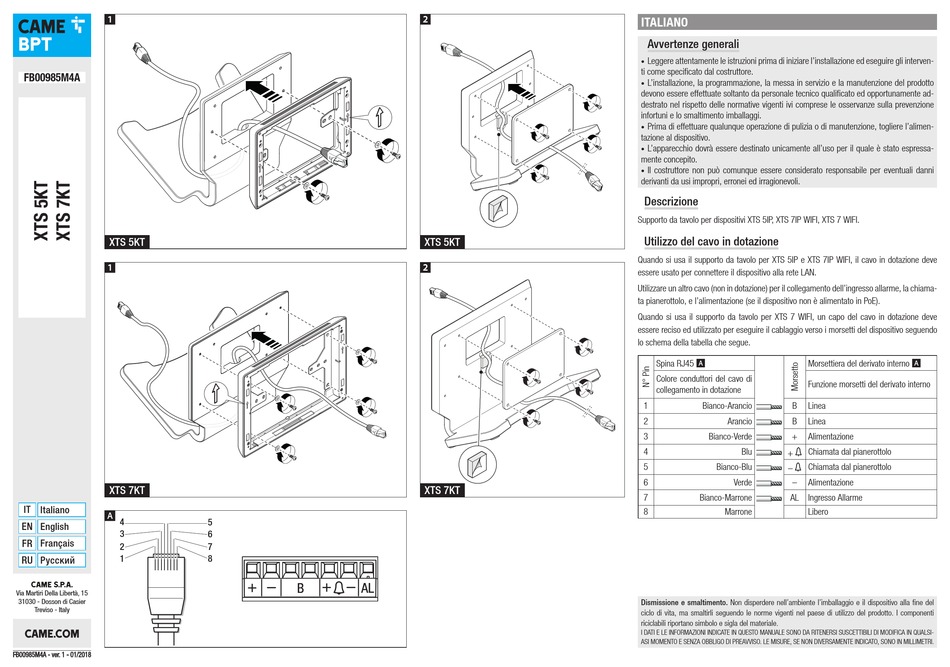

GAME XTS 5KT Manual

1
FB00985M4A
XTS 5KT
1
XTS 7KT
IT Italiano
A
4
EN English
3
FR Français
2
1
RU Pусский
CAME S.p.A.
Via Martiri Della Libertà, 15
31030 - Dosson di Casier
Treviso - Italy
FB00985M4A - ver. 1 - 01/2018
5
6
7
8
2
XTS 5KT
2
XTS 7KT
ITALIANO
Avvertenze generali
Leggere attentamente le istruzioni prima di iniziare l'installazione ed eseguire gli interven-
•
ti come specificato dal costruttore.
L'installazione, la programmazione, la messa in servizio e la manutenzione del prodotto
•
devono essere effettuate soltanto da personale tecnico qualificato ed opportunamente ad-
destrato nel rispetto delle normative vigenti ivi comprese le osservanze sulla prevenzione
infortuni e lo smaltimento imballaggi.
Prima di effettuare qualunque operazione di pulizia o di manutenzione, togliere l'alimen-
•
tazione al dispositivo.
L'apparecchio dovrà essere destinato unicamente all'uso per il quale è stato espressa-
•
mente concepito.
Il costruttore non può comunque essere considerato responsabile per eventuali danni
•
derivanti da usi impropri, erronei ed irragionevoli.
Descrizione
Supporto da tavolo per dispositivi XTS 5IP, XTS 7IP WIFI, XTS 7 WIFI.
Utilizzo del cavo in dotazione
Quando si usa il supporto da tavolo per XTS 5IP e XTS 7IP WIFI, il cavo in dotazione deve
essere usato per connettere il dispositivo alla rete LAN.
Utilizzare un altro cavo (non in dotazione) per il collegamento dell'ingresso allarme, la chiama-
ta pianerottolo, e l'alimentazione (se il dispositivo non è alimentato in PoE).
Quando si usa il supporto da tavolo per XTS 7 WIFI, un capo del cavo in dotazione deve
essere reciso ed utilizzato per eseguire il cablaggio verso i morsetti del dispositivo seguendo
lo schema della tabella che segue.
Spina RJ45 A Morsettiera del derivato interno A
Colore conduttori del cavo di
Funzione morsetti del derivato interno
collegamento in dotazione
1 Bianco-Arancio B Linea
2 Arancio B Linea
3 Bianco-Verde + Alimentazione
4 Blu Chiamata dal pianerottolo
+
5 Bianco-Blu Chiamata dal pianerottolo
–
6 Verde – Alimentazione
7 Bianco-Marrone AL Ingresso Allarme
8 Marrone Libero
Dismissione e smaltimento. Non disperdere nell'ambiente l'imballaggio e il dispositivo alla fine del
ciclo di vita, ma smaltirli seguendo le norme vigenti nel paese di utilizzo del prodotto. I componenti
riciclabili riportano simbolo e sigla del materiale.
I DATI E LE INFORMAZIONI INDICATE IN QUESTO MANUALE SONO DA RITENERSI SUSCETTIBILI DI MODIFICA IN QUALSI-
ASI MOMENTO E SENZA OBBLIGO DI PREAVVISO. LE MISURE, SE NON DIVERSAMENTE INDICATO, SONO IN MILLIMETRI.
