MONTERINGSBESKRIVNING

MUTE FLOOR X4

Confirmatskruv 16st

Hakbeslag 4st

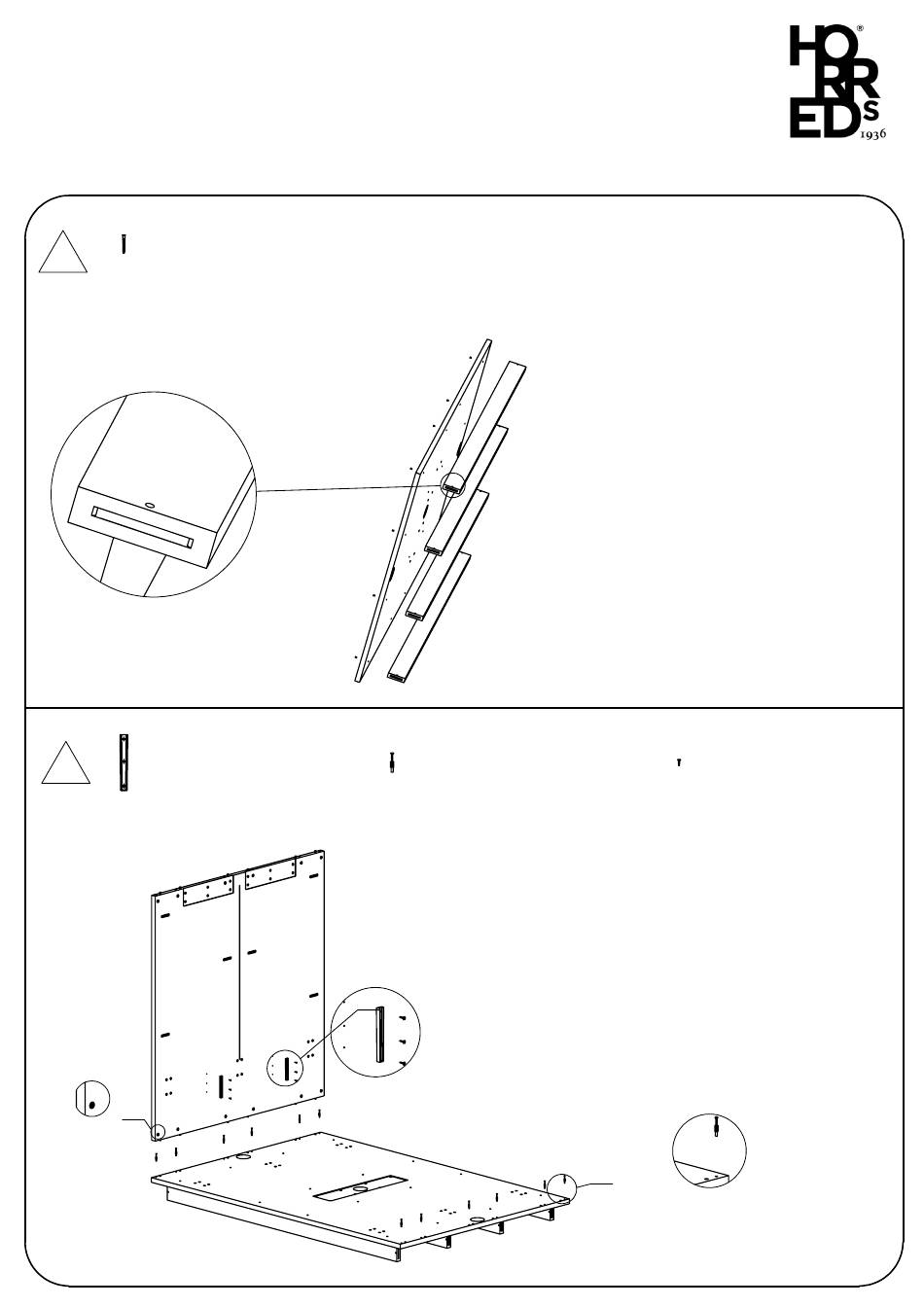

Ställ botten på kant. Montera fast sargarna med

confirmatskruven.

OBS!Hålen ska vara på utsidan på de yttre

sargarna.

Kopplingsskruv 12st

1:Ställ bottnen på plats.

2:Skruva fast hakbeslagen på sidorna med STFX 3,5x25.

3:Skruva i kopplingsskruvarna i bottnen.

4:Ställ sidorna på plats och dra åt snäckbeslagen.

M480-1

STFX 3,5x25 12st

20170330

Need help?

Do you have a question about the MUTE FLOOR X4 and is the answer not in the manual?

Questions and answers

Summary of Contents for Horreds MUTE FLOOR X4

Page 1 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1 Ställ botten på kant. Montera fast sargarna med Confirmatskruv 16st confirmatskruven. OBS!Hålen ska vara på utsidan på de yttre sargarna. STFX 3,5x25 12st Hakbeslag 4st Kopplingsskruv 12st 1:Ställ bottnen på plats. 1:Ställ bottnen på plats.
Page 2 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1 P6S M6x15 48st Sätt beslagen på plats. Sätt beslagen på plats. Fäst skruvarna i både botten och sida. Fäst skruvarna i både botten och sida. Skruva åt. Skruva åt. Kopplingsskruv 12st 1:Skruva fast kopplingsbeslagen i skivan.
Page 3 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1 P6S M6x15 8st Passa in balken mot skivan. Fäst skruvarna. Skruva åt. F6S M6x16 56st F6S M6x16 56st Passa in beslag mot sida, skiva och balk. Fäst skruvarna, skruva åt. Tryck in belysningskabeln i spåret i sidan, ca 45cm ska vara utanför spåret upp mot taket.
Page 4 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1 STFX 3,5x15 12st Hakbeslag 4st Skruva fast hakbeslagen på sitsen med STFX 3,5x15. Dra belysningskabeln cenrerat på sidan så den hamnar bakom sitsen. Häng på sitsarna på sidorna. STRX 3,5x12 8st. Skruva fast vinklarna i den tygklädda balken med STRX 3,5x12.
Page 5 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1 Placera in den tygklädda balken så vinklarna hamnar STFX 3,5x15 4st i urfräsningarna i skivan. Trä sladden mellan taket och den tygklädda balken. Skruva dit balken med STFX 3,5x15. Kopplingsskruv 12st Kopplingsskruv 12st Bricka 12st Bricka 12st Montera bricka och kopplingsskruv på...
Page 6 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1 Kopplingsskruv 4 st. Metallbleck 2 st. STFX 3,0x15 6 st Bricka 4 st. Montera bricka och kopplingsskruv i det tygklädda taket, 4 st. Placera metallblecken ca 45 i urtaget i det tygklädda taket och skruva fast med 2 st. skruv 3.0x15.
Page 7 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1 STFX 4,5x25 8 st 1: Skruva fast listen i taket med STFX 4,5x25. 2: Klicka fast belysningslisten i clipsen. 3: Koppla in kabel i strömbrytaren, plugga in strömbrytaren i belysningslisten. F6S M6x16 8st F6S M6x16 8st Placera bordsstativet i urfräsningen.
Page 8 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1 F6S M6x16 8st F6S M6x16 8st STFX 3,0x15 8 st Montera eluttagen i skivan. Skruva fast bordsskivan i stativet med F6S M6x16. Instruktion för El 1.Skruva fast eluttaget i bordsskivan med 4 st skruv 3.0x15.
Page 9 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1 Montera sidsargarna på sockeln och dra åt kopplingsbeslagen med insexnyckel. Tejpa bordsstativet och klistra dit mattan. Tejpa golvet och lägg mattan på plats. 20170330...
Page 10 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1E Confirmat bolt 16st Place the base on its side. Mount the frames with the Confirmat bolts. N.B. The holes should be on the outer sides of the outer frames. STFX 3,5x25 12st Hook fittings 4st Couplings screws 12st 1:Place the base on the floor.
Page 11 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1E P6S M6x15 48st Place the support rods. Place the screws in the bottom and side. Fasten the screws. Couplings screws 12st 1:Attach the coupling screws. 2:Place the roof. 3:Fasten the cam fittings. 20170330...
Page 12 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1E P6S M6x15 8st Fit the beam to the roof. Place the screws. Fasten the screws. F6S M6x16 56st Place the fittings on the side and roof. Place the screws, fasten the screws. Push the lighting cable in to the groove on the side, approximately 45 cm of the cable should be outside the groove towards the roof.
Page 13 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1E STFX 3,5x15 12st Hook fittings 4st Attach the hook fittings on the seat with the STFX 3,5x15 screws. Place the lighting cable centered on the side so it’s behind the seat. Hang the seat on the side.
Page 14 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1E STFX 3,5x15 4st Place the upholstered beam so that the brackets are in the millings of the roof. Place the cable between the roof and the beam. Attach the beam with the STFX 3,5x15 screws.
Page 15 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1E Coupling screw 4 st. Metal fitting 2 st. STFX 3,0x15 6 st Disc 4 st. Install the discs and coupling screws to the upholstered roof, 4 pcs. Place the metal sheets approx 45 degrees in to the slot of the upholstered roof and attach with 2 3.0x15 screws.
Page 16 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1E STFX 4,5x25 8 st 1: Attach the metal strip to the roof with the STFX 4,5x25 screws. 2: Place the lighting strip in the clips. 3: Connect the cable to the lightning switch, connect the lightning switch to the lighting strip...
Page 17 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1E F6S M6x16 8st STFX 3,0x15 8 st Install the sockets to the table. Attach the tabletop to the stand with the F6S M6x16 screws. Instructions for the sockets. 1.Attach the sockets to the tabletop with 4pcs 3.0x15 screws.
Page 18 MONTERINGSBESKRIVNING MUTE FLOOR X4 M480-1E Attach the rims on the base and tighten the coupling connector with a hex key. Apply tape to the table stand and paste carpet. Tape the floor and paste carpet. 20170330...
