Summary of Contents for MD mxion XP-TM16

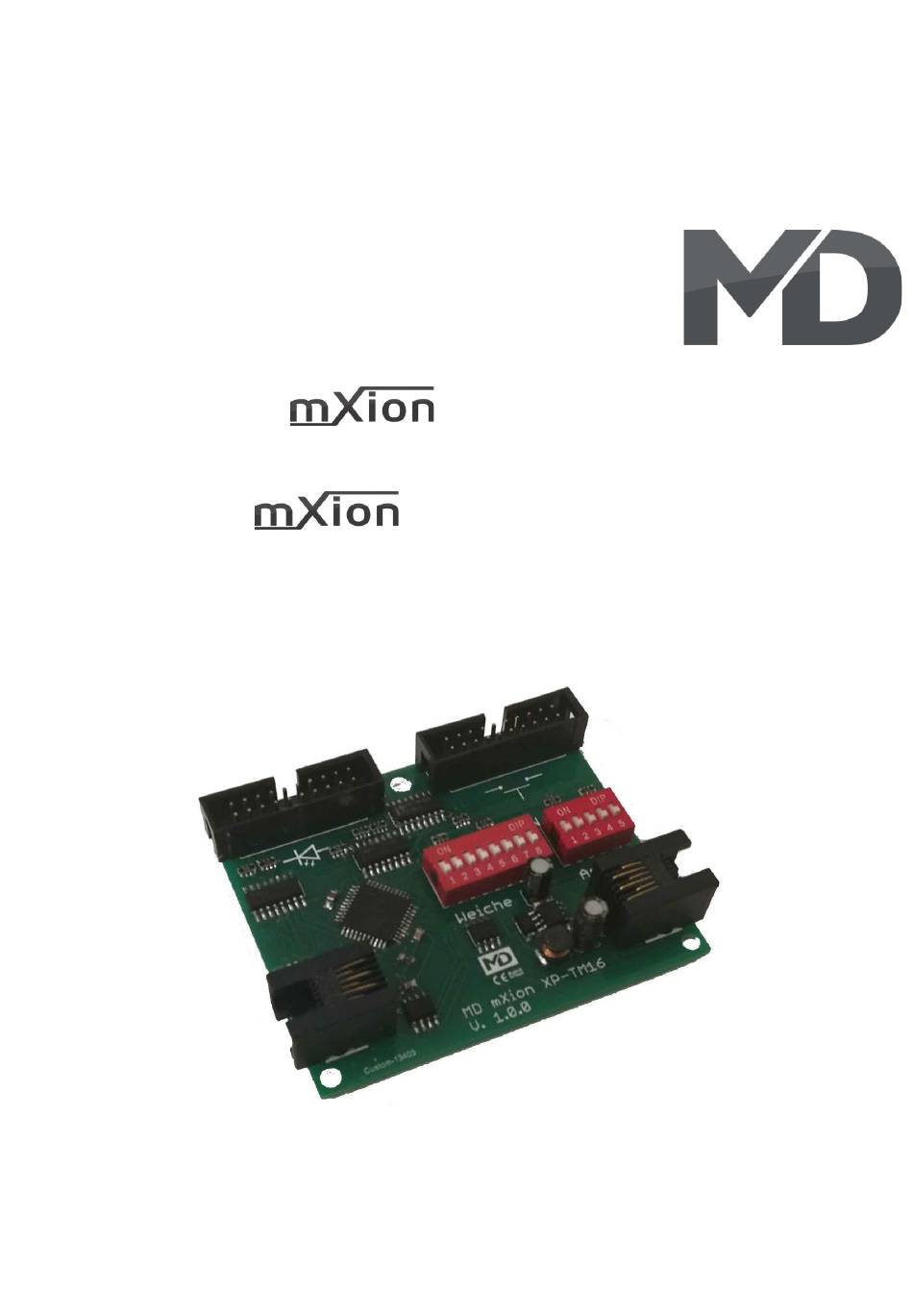

- Page 1 XP-TM16 Schaltmodul für XpressNet Bedienungsanleitung XP-TM16 switch module for XpressNet User manual...
- Page 2 Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value er passen, da dieser sonst zerstört werden before hooking up any other kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible keine Haftung. For any damage if this is disregarded. HINWEIS: Funktionsausgang A3...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Table of Contents Grundlegende Informationen General information Funktionsumfang Summary of functions Lieferumfang Scope of supply Inbetriebnahme Hook-Up Anschlussbuchsen Connectors Produktbeschreibung Product description Technische Daten Technical data Garantie, Reparatur Warranty, Service, Support Hotline Hotline XP-TM16... -
Page 4: General Information
Grundlegende Informationen General information Wir empfehlen die Anleitung gründlich We recommend studying this manual zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and Betrieb nehmen. operating your new device. HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only der neusten Firmware nutzbar, führen available with the latest firmware. -
Page 5: Summary Of Functions
Funktionsumfang Summary of Funktions ▪ XpressNet Kompatibles Schalt und Anzeigemodul X-Bus comp. switch and display module ▪ Automatische Meldung der Stellung Automatic feedback for switches ▪ Datenspeicher enthalten für Stellung Storage included ▪ Taster oder Schalter anschließbar Switches and push buttons ▪... -
Page 6: Scope Of Supply
Lieferumfang Scope of supply ▪ Bedienungsanleitung Manual ▪ XpressNet Kabel XpressNet cable ▪ mXion XP-TM16 mXion XP-TM16 XP-TM16... -
Page 7: Hook-Up
Inbetriebnahme Hook-Up Bauen bzw. platzieren Sie Ihr Install your device in compliance with Gerät sorgfältig nach den Plänen the connecting diagrams in this manual. dieser Bedienungsanleitung. The device is protected against shorts and Die Elektronik ist generell gegen excessive loads. However, in case of a Kurzschlüsse oder Überlastung connection error e.g. -
Page 8: Connectors
Anschlussbuchsen Connectors DIP-Schalter 8 der Weichenadresse sagt aus, ob die DIP switch 8 of the switch address indicates gespeicherte Position (bei Tastern) oder die echte whether the stored position (with buttons) Schalterstellung (bei Schaltern) an die Zentrale or the real one (with switches) to the übermittelt werden soll und die Weichen so central station should be transmitted to get eine Startposition erhalten. - Page 9 XP-TM16...
- Page 10 Der Auslieferungszustand mit allen “0” ist Zufallsadresse The address for all „0“ is random XpressNet address. XP-TM16...
- Page 11 XP-TM16...
- Page 12 XP-TM16...
- Page 13 XP-TM16...
-
Page 14: Product Description

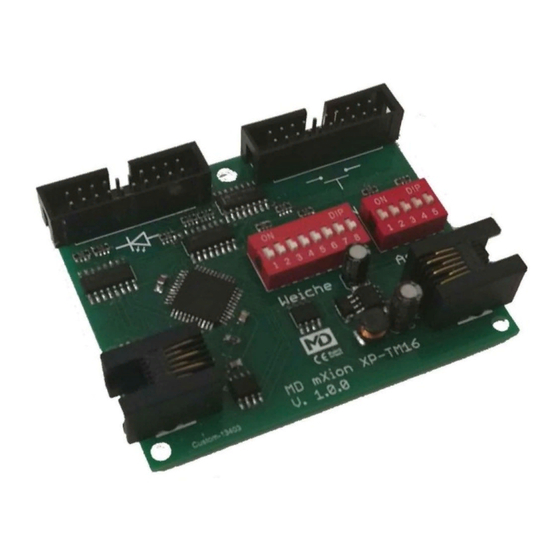

Produktbeschreibung Product description Der mXion XP-TM16 ist ein 16 faches Schalt- und The mXion XP-TM16 is a 16 times switch and Anzeigemodul für XpressNet, somit ideal für unsere feedback module for XpressNet, thus ideal for Zentralen MZSpro und 30Z. Mit Hilfe dieses Moduls ours central stations MZSpro and 30Z. -
Page 15: Technical Data
Technische Daten Technical data Stromaufnahme: Current: 20mA 20mA Temperaturbereich: Temperature range: -40 bis 70°C -40 up to 70°C Abmaße L*B*H (cm): Dimensions L*B*H (cm): 6*7.5*2 6*7.5*2 HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment... -
Page 16: Warranty, Service, Support
Return kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of Auf unserer Internetseite finden Sie die purchase with the returned good. Please jeweils aktuellen Broschüren,... -
Page 17: Hotline
Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: MD Electronics MD Electronics info@md-electronics.de info@md-electronics.de service@md-electronics.de service@md-electronics.de www.md-electronics.de www.md-electronics.de MD-TV MD-TV XP-TM16...
