Maclean Energy 28354 User Manual

Przeczytaj instrukcję dokładnie przed podłączeniem programatora do sieci elektrycznej.
WAŻNE! Nie podłączać urządzeń, których pobór prądu przekracza 16A. Zawsze upewnij się, że wtyczka urządzenia podłączanego jest całkowicie
wsadzona do wtyku miernika. Jeśli konieczne jest czyszczenie programatora odłącz go z sieci i wytrzyj za pomocą suchej ścierki.
NIE NARAŻAJ PROGRAMATORA NA ZAMOCZENIE W WODZIE, LUB INNYCH PŁYNACH.
Grzejniki I podobne urządzenia nie powinny być nigdy zostawiane bez nadzoru podczas pracy. Wytwórcy zalecają nie podłączanie takich urządzeń do
programatorów.
a. RESET: Kasuje wszystkie zapamiętane dane, w tym godzinę i wszystkie programy.
b. CLOCK: Ustawia aktualny czas, z użyciem przycisków WEEK, HOUR, MINUTE. Wybierz tryb 12 lub 24 godzinny z użyciem przycisku TIMER. Uruchom
funkcję czasu letniego używając przycisku MANUAL.
c. TIMER: Ustawia programy z użyciem przycisków WEEK, HOUR, MINUTE. Wybierz 12 lub 24 godzinny tryb z użyciem przycisku CLOCK.
d. MANUAL: Wybiera tryb pracy timera.
e. WEEK: Ustawia tydzień z użyciem przycisków CLOCK i TIMER.
f. HOUR: Ustawia godzinę z użyciem przycisków CLOCK i TIMER.
g. MIMUTE: Ustawia minutę z użyciem przycisków CLOCK i TIMER.
h. RST/RCL: Zastępuje program, lub przypomina zastąpiony program.
i. LED: Pokazuje stan zasilania. Kiedy dioda jest zapalona zasilanie jest włączone. Kiedy dioda się nie pali, nie ma zasilania.
1. 10 programów włączenia/wyłączenia z 1 minutowym krokiem.
2. Dioda LED sygnalizująca stan zasilania.
3. Wyświetlacz z sekundnikiem.
4. Ręczne ustawienie włączenie/auto/ręczne wyłączenie/.
5. 12/24 godzinny tryb pracy.
6. Funkcja czasu letniego.
7. 16 kombinacji dni tygodnia:
MO – poniedziałek / TU – wtorek / WE – środa / TH – czwartek / FR – piątek / SA – sobota / SU - niedziela
MO, TU, WE, TH, FR, SA, SU – poniedziałek – niedziela / MO, TU, WE, TH, FR – poniedziałek - piątek
SA, SU – sobota – niedziela / MO, TU, WE, TH, FR, SA – poniedziałek - sobota
MO, WE, FR – poniedziałek,środa,piątek / TU, TH, SA – wtorek,czwartek,sobota
MO, TU, WE – poniedziałek – środa / TH, FR, SA – czwartek – sobota
MO, WE, FR, SU – poniedziałek,środa,piątek,niedziela
1. Podłącz programator do sieci elektrycznej 230V. Pozostaw podłączony do sieci przez około 14 godzin, aby naładować baterię podtrzymującą pamięć.
2. Po ładowaniu wyczyść wszystkie ustawienia przyciskając RESET za pomocą ostrego narzędzie jak długopis, czy ołówek.
3. Programator jest gotowy do programowania i użytkowania.
1. Przyciśnij I przytrzymaj przycisk CLOCK, jednocześnie naciskaj przycisk WEEK do chwili, kiedy wyświetli się aktualny dzień. Kontynuują naciskając
przyciski HOUR oraz MIN do chwili, aż wyświetlana będzie odpowiednia godzina. Podczas ustawiania możliwe jest przytrzymanie przycisków WEEK,
HOUR lub MIN w celu szybszej zmiany parametru.
2. Zwolnij oba przyciski. Dzień i godziną zostaną ustawione.
3. By skasować nieprawidłowe dane należy powtórzyć poprzednie punkty.
Porada: Po wprowadzeniu zakresów czasowych upewnij się, że nie pokrywają się one ze sobą, w szczególności gdy masz uaktywnioną większą ilość
przedziałów czasowych. Jeśli istnieją przedziały czasowe pokrywające się wówczas włączenia/wyłączenia zostanie wykonany zgodnie z
zaprogramowanym czasem, a nie numerem programu. Funkcja wyłączenia ma pierwszeństwo przed funkcją włączającą urządzenie.
1. Wciśnij przycisk TIMER i zwolnij go. Wyświetlacz LCD pokaże komunikat ON_1. Pierwsze ustawienie włączenia może zostać wprowadzone.
2. Wciśnij przycisk WEEK żęby ustawić dzień, lub blok dni. Ustaw czas wciskając przyciski HOUR i MIN.
3. Wciśnij przycisk TIMER raz jeszcze, żeby zakończyć pierwsze ustawienie włączenia i przejść do pierwszego ustawienia wyłączenia. Wyświetlacz LCD
pokaże komunikat OFF_1. Powtarzając czynności z punktu 2 zaprogramujesz pierwsze ustawienie wyłączenia..
4. Wciśnij przycisk TIMER raz jeszcze, aby zakończyć pierwsze ustawienie wyłączenia i rozpocząć ustawianie drugiego programu. Powtórzy punkty 2 I 3
by zaprogramować pozostałe ustawienia. Wciśnij przycisk TIMER I przytrzymaj go przez dwie sekundy żeby wprowadzić szybki postęp..
5. Po zakończeniu wprowadzania ustawień wciśnij przycisk CLOCK. Programator jest teraz gotowy do działania.
Przykład: Programator włącza się o 17:15 i wyłącza o 22:30 każdego dnia.
a. Wciśnij przycisk TIMER raz I zwolnij go. Na wyświetlaczu LCD pojawi się komunikat ON_1
b. Wciskaj przycisk WEEK do momentu kiedy wyświetlacz LCD wyświetli komunikat "MO,TU,WE,TH,FR,SA,SU"
c. Wciskaj przycisk HOUR do momentu kiedy wyświetlacz LCD wyświetli komunikat 5:00PM lub 17:00
d. Wciskaj przycisk MIN do momentu kiedy wyświetlacz LCD wyświetli komunikat 5:15PM lub 17:15
e. Wciśnij przycisk TIMER ponownie i zwolnij go. Wyświetlacz LCD wyświetli komunikat OFF_1
f. Powtórz czynności z punktów b, c i d aż na wyświetlaczu pojawi się komunikat "MO,TU,WE,TH,FR,SA,SU",10:30PM lub 22:30
Tryby pracy nie mogą być zmieniane podczas ustawień programu.
1. Wciśnij przycisk MANUAL żeby przywrócić wszystkie trzy tryby po kolei.
2. Programy mogą być wykonywane tylko w trybie AUTO. Kiedy wybrany jest tryb AUTOprogramator działa zgodnie z nastawieniami. W trybie MANUAL
ON lub MANUAL OFF wszystkie programy są ignorowane I urządzenie nie działa. Kiedy włączony jest tryb MANUAL ON, urządzenie pobierające prąd
jest cały czas włączone . Kiedy programator jest w trybie MANUAL OFF urządzenie do niego podłączone jest pozbawione dopływu prądu.
3. Kiedy tryb zmieniany jest z MANUAL ON na AUTO programator będzie działał w ustawieniach z trybu MANUAL ON, aż do następnego ustawienia
programatora.
Wciśnij przyciski CLOCK i TIMER jednocześnie, żeby zmieniać sposób wyświetlania czasu pomiędzy trybem 12 i 24 godzinnym.
FUNKCJA CZASU LETNIEGO
1. Wciśnij przycisk CLOCK i ON/AUTO/OFF jednocześnie. Wyświetlacz LCD pokaże
komunikat S (Summer time). Zegar przesunie się do przodu o godzinę.
2. By powrócić do ustawień czasu zimowego wciśnij dwa przyciski ponownie. Zegar cofnie
się o godzin. Komunikat S zniknie z wyświetlacza LCD.

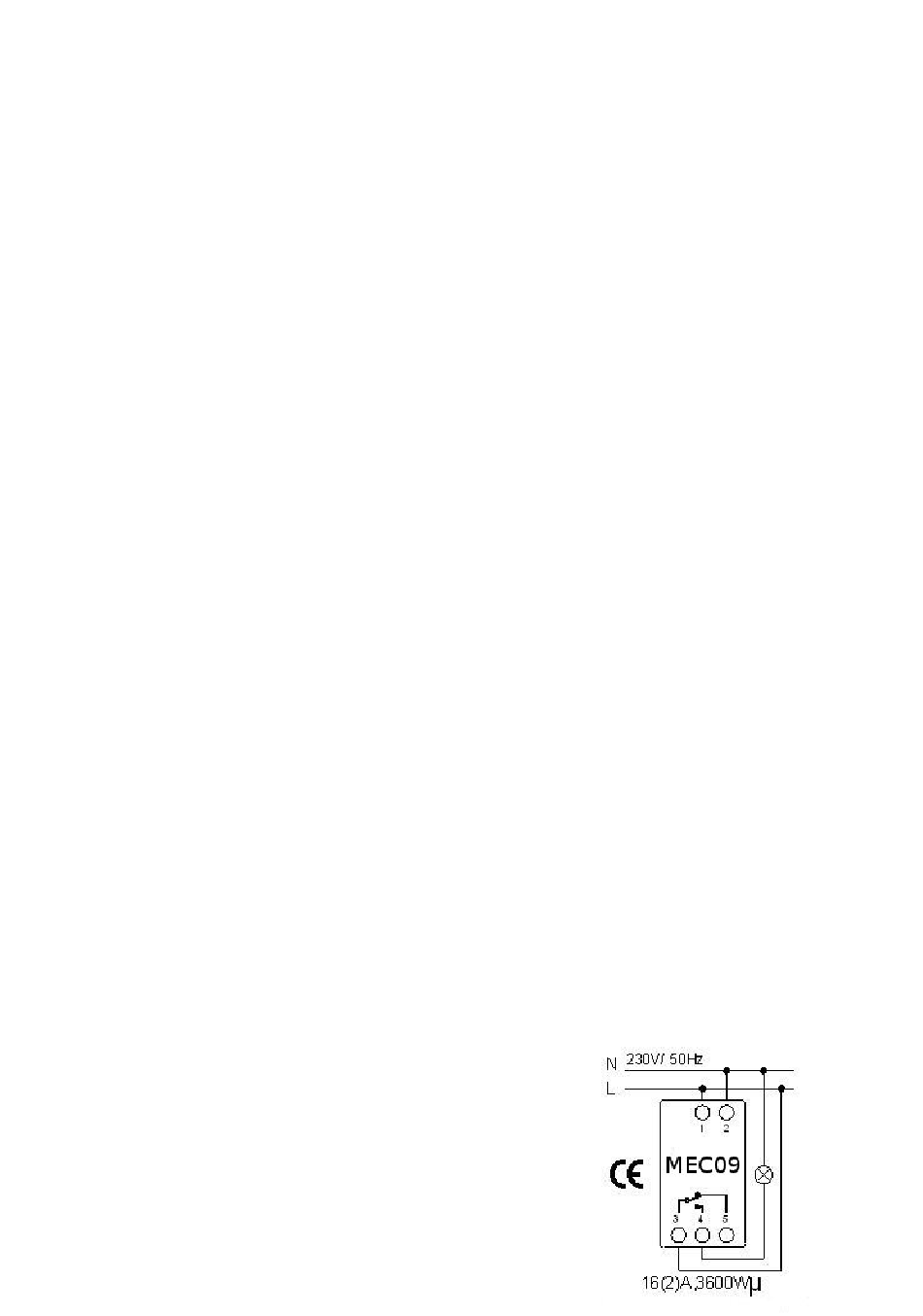

Napięcie:230VAC, 50Hz
Maksymalne obciążenie:16(2)A, 3600W
Minimalny czas ustawienia: 1 minuta
Temperatura pracy: -10 o C to +40 o C
Dokładność: +/- 1 minuta na miesiąc
Wytrzymałość baterii: NiMH 1.2V >100 godzin
INSTRUKCJA
DEFINICJA KLAWISZY
FUNKCJE
INSTALACJA
USTAWIANIE GODZINY
USTAWIANIE PROGRAMÓW
USTAWIENIA RĘCZNE WŁĄCZENIE/AUTO/RĘCZNE WYŁĄCZENIE
TRYBY 12/24 GODZINNE
SPECYFIKACJA
