CARIITTI VP15-G211 Instructions

Saunan laudekuitusarja
MONTERINGSANVISNING
Placera projektorn enligt anvisningen un-
der bastulaven. Kontrollera att fibrerna är
tillräckligt långa så att de räcks till de öns-
kade placeringspunkterna i laven. Planera
fibrernas placering i bänken med cirka 30
cm mellanrum. Ifall man använder mörka
träslag i bastun, ser det bättre ut om fib-
rerna installeras med tätare mellanrum.
Fibrerna kan monteras som sk. ytmontering
och kan vid behov täckas med en trälist.
Fibrerna kan också föras bakom panelen till
önskad plats. Borra ett Ø 5,5 mm hål för Ø 2
mm fibern och ett Ø 8,5 mm hål för Ø 4 mm
fibern. För att försäkra att fibrerna hålls på
sin plats, kan man limma dessa från baksi-
dan med Epoxi eller Silikon. I serien ingår en
lins som passar till Ø 4 mm fibern. Fiberns
böjningsradie är min Ø 2 mm /15 mm och Ø
4 mm / 30 mm.
CARIITTI OY, Munkinmäentie 9, FIN-02400 Kirkkonummi, FINLAND
TEL. +358-(0)9-221 9040, FAX +358-(0)9-2219 0440, EMAIL: myynti@cariitti.com, www.cariitti.com
Sauna Seat Set
INSTRUCTIONS
Based on the instructions, install the projec-
tor under the seating. However, take into
consideration the fibre lengths in relation
to the seating; check that the lengths of the
fibres are sufficient. Determine the distance
of the light point holes, usually round 30
cm. If the wood used in the sauna is dark, a
shorter distance between the holes is bet-
ter. The installation can be surface installa-
tion. The fibres can be, if necessary covered
with a wooden board or the fibres can be
passed behind the panel to the location de-
sired. Drill Ø 5,5 mm holes for the Ø 2 mm
fibres and a Ø 8,5 mm hole for the Ø 4 mm
fibre. An adhesive (Epoxy or Silicon) can be
used on the reverse side to secure the fibre
in place. The set includes a stove lens that
is suitable for the Ø 4 mm fibre. Minimum
fibre bending radius is Ø 2 mm /15 mm and
Ø 4 mm / 30 mm.

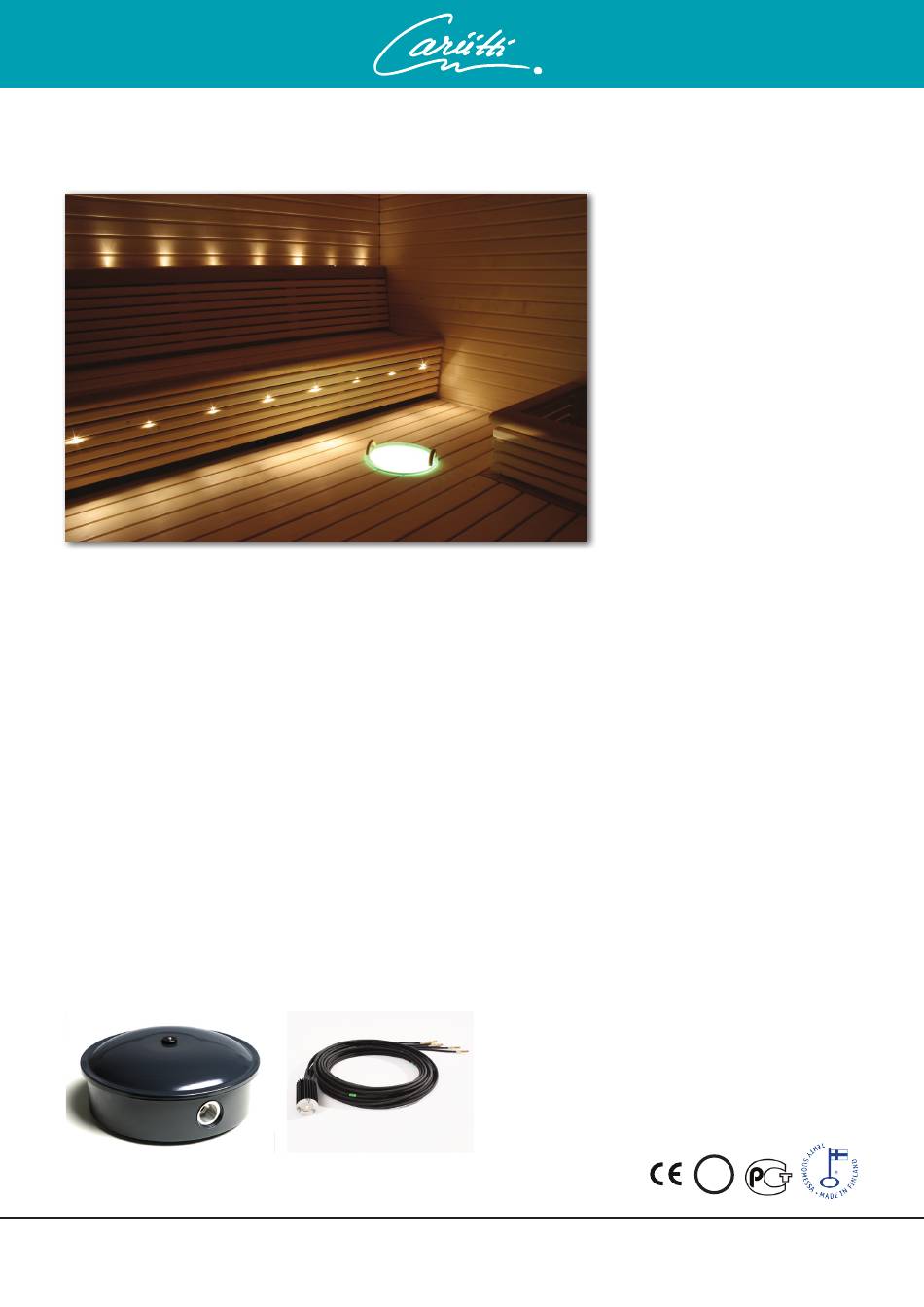

Saunan laudekuitusarja on helposti jälkiasennettava.
Bastuns fiberserie som monteras i bastulaven är lätt
att göra som efterinstallation.
Sauna seat set is easy to install even to a ready-made sauna.
Систему подсветки полков легко установить в уже готовой сауне.
Комплект подсветки полков
ASENNUSOHJEET
Sijoita projektori asennusohjeen mukaiseen
paikkaan lauteiden alle. Huomioi kuitujen
pituudet suhteessa lauteisiin, tarkista että
kuitujen pituudet riittävät. Määrittele va-
lopisteiden reikäjako, yleensä noin 30 cm.
Mikäli saunassa on käytetty tummaa puu-
ta, niin reikäjako on parempi tiheämpänä.
Asennuksen voi teh dä pinta-asennuksena
ja peittää tarvit taessa kuidut puulistalla
tai kuidut voidaan kuljettaa paneelin taka-
na haluttuun kohteeseen. Ohuempia Ø 2
mm:n kuituja varten porataan Ø 5,5 mm:n
reiät ja paksumpaa Ø 4 mm:n kuitua varten
Ø 8,5 mm:n reikä. Kuidun pysyminen pai-
kallaan voidaan varmistaa liimalla (epoksi
tai silikoni) taustapuolelta. Sarja sisältää
kiuaslinssin, joka sopii Ø 4 mm:n kuidulle
Kuidun taivutussäde min Ø 2 mm /15 mm ja
Ø 4 mm / 30 mm.
ИНСТРУКЦИЯ ПО МОНТАЖУ
Расположите проектор под полками в
соот ветствии с инструкцией. Проверьте
соответствие длины волокон полкам.
Определите расстояние между отвер-
стиями под точки освещения, составляю-
щее, как правило, ок. 30 см. Если сауна
обшита темной древесиной, расстояние
следует уменьшить. Волокна можно мон-
тировать открытым способом, прикры-
вая, при необходимости, деревянной
планкой, или проводить до желаемой
точки за панелью. Для волокон по 2 мм
просверливаются отверстия диаметром
5,5 мм, а для более толстого волокна по 4
мм – отверстие диаметром 8,5 мм. Волок-
но можно фиксировать с задней стороны
клеем (эпоксидным или силиконовым). В
комплект входит линза для установки над
печкой, которая подходит к волокну по 4
мм. Минимальный радиус изгиба волок-
на по 2 мм – 15 мм, а волокна по 4 мм – 30
мм.
FI
