Horotec MSA 01.504 User Manual

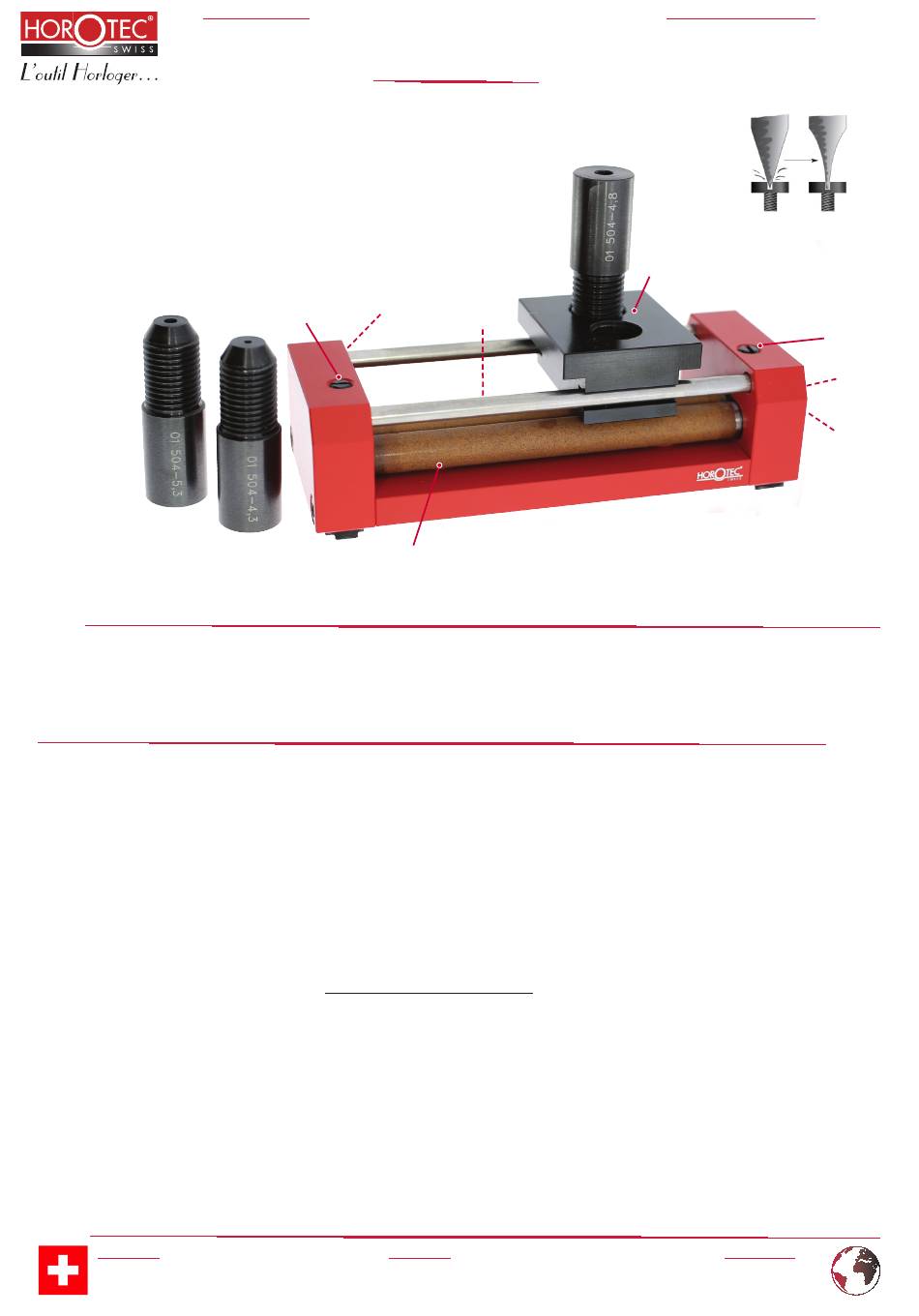

Description des éléments :
MSA
01.504-4.3 A Porte-tournevis, manche ø 4.30 mm
01.504-4.8 B Porte-tournevis, manche ø 4.80 mm
01.504-5.3 C Porte-tournevis, manche ø 5.30 mm
01.502-A P1 Pierre ronde interchangeable
01.502-B P2 Pierre carrée interchangeable
01.502-V V1-V2-V3 Assortiment de 5 vis (2x V1, 1x V2 et 2x V3)
C
FONCTION
Cet outil HOROTEC forme en arrondi les mèches de tournevis et évite ainsi la détérioration des angles des vis lors de la réparation ou de
l'assemblage de montres.
Les tournevis à mèches arrondies sont surtout bien adaptés pour la réparation de montres haut de gamme, avec mouvements apparents, et munies
de vis en or ou bleuies.
MODE OPÉRATOIRE
1) AJUSTEMENT DE L'ÉCARTEMENT DES PIERRES RONDES
Ajuster l'écartement des 2 pierres rondes
L'écartement des pierres sera fait en fonction du diamètre de la mèche.
On retourne l'outil pour contrôler le parallélisme des 2 pierres rondes à travers les 2 perçages de chaque coté de la base.
2) INTRODUCTION DU TOURNEVIS DANS L'UN DES PORTE-TOURNEVIS APPROPRIÉS
Introduire le tournevis dans l'un des porte-tournevis
3) FORMATION EN ARRONDI DE LA MÈCHE
Introduire l'ensemble porte-tournevis + tournevis dans l'alésage du chariot
Orienter la mèche de tournevis pour que son filet soit parallèle aux 2 pierres.
La formation en arrondi de la mèche se fera en déplaçant l'ensemble chariot + porte-tournevis + tournevis de droite à gauche et de gauche à
droite, pour donner à la mèche la forme arrondie voulue. Pour cette opération, le maintien du tournevis se fera en posant l'index sur la tête de
celui-ci. Pour une meilleure efficacité d'aiguisage, il est préférable de huiler les pierres.
4) ÉBAVURAGE DE LA MÈCHE
La formation en arrondi aura pour effet de produire des bavures sur la partie inférieure de la mèche.
Ces bavures seront enlevées en déplaçant l'ensemble porte-tournevis + tournevis dans l'autre alésage du chariot.
Procéder à un mouvement de droite à gauche et de gauche à droite avec la base de la mèche en contact avec la pierre carrée P2.
5) ENTRETIEN ET REMPLACEMENT DES PIERRES
Huiler les pierres pour une formation de la mèche plus efficace. Afin de garder la forme ronde des pierres
régulièrement les tourner sur elles-mêmes. Pour cela, dévisser les 2 vis
Le remplacement des pierres rondes s'effectue en dévissant complètement les vis
Le remplacement de la pierre carrée
Dimensions : 130 x 50 x 45 mm
Poids : 0.530 Kg
