14

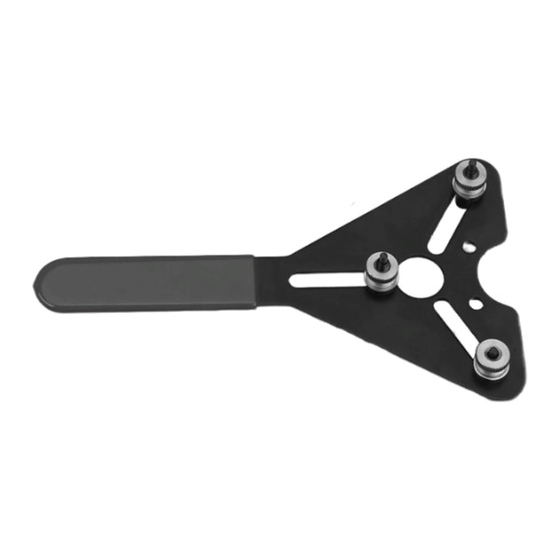

A/C Clutch Removal & Installer Kit
Enlève/installe embrayage de compresseur de climatisation
PC.
Juego de instalación y retiro de embragues
de aire acondicionado
FOR WARRANTY / SERVICE
POUR LA GARANTIE / LE SERVICE
PARA GARANTÍA / SERVICIO
1-800-423-3598
Distribution & Returns
©2018, Alltrade Tools, LLC
Reno, NV 89508
www.powerbuilt.com
Made in / Fabriqué en / Hecho en Taiwan
648995
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Powerbuilt 648995
Summary of Contents for Powerbuilt 648995
- Page 1 648995 A/C Clutch Removal & Installer Kit Enlève/installe embrayage de compresseur de climatisation Juego de instalación y retiro de embragues de aire acondicionado Distribution & Returns FOR WARRANTY / SERVICE ©2018, Alltrade Tools, LLC POUR LA GARANTIE / LE SERVICE Reno, NV 89508 PARA GARANTÍA / SERVICIO...
- Page 2 A/C Clutch Removal & Installer Set Usage Instructions: The kit contains puller/installer tools that can be used on the following compressors: Dephi/Harrison A6/R4 SAE Dephi/Harrison DA6/V5/R4 Metric ChryslerC171 Ford FS6/Hitachi MJ Tecumseh HR980 Nippondenso 6P/10P Zexel (Diesel Kiki) and Mitsubishi Sanden SD5 Figure (a) Figure (b)
- Page 3 3. Tighten the 3 bolts threaded into the holes provided in the clutch end plate. Thread the arbor through the disc until it is pushing against the end of the compressor clutch output shaft. See Figure g. Tighten the 3 bolts alternately and evenly until snug.
- Page 4 Figure (q) Figure (o) Figure (p) 3. To install, ensure clutch shaft key is installed. See figure q. Press clutch end plate down on output shaft. See figure r. 4. Assemble clutch installer and install with threads on the inner diameter of arbor engaged with threads on the outer diameter of clutch output shaft.
- Page 5 Enlève/installe embrayage de compresseur de climatisation Mode d’emploi: Le coffret contient des outils de dépose/d’installation pouvant être utilisés sur les compresseurs suivants : Dephi/Harrison A6/R4 SAE Dephi/Harrison DA6/V5/R4 Métrique ChryslerC171 Ford FS6/Hitachi MJ Tecumseh HR980 Nippondenso 6P/10P Zexel (Diesel Kiki) et Mitsubishi Sanden SD5 Figure (a) Figure (b)
- Page 6 3. Serrer les 3 boulons une fois enfilés dans les trous de la plaque de fond de l’embrayage. Enfiler l’arbre dans le disque jusqu’à ce qu’il pousse contre l’extrémité de sortie de l’embrayage du compresseur. Voir Figure g. Serrer tour à...
- Page 7 Figure (q) Figure (o) Figure (p) 3. Pour la mise en place, s’assurer que la clé de l’arbre de l’embrayage est installée. Voir figure q. Enfoncer la plaque de fond de l’embrayage sur l’arbre de sortie. Voir figure r. 4. Monter l’installe embrayage et l’installer en engageant les filetages du diamètre intérieur de l’arbre sur les filetages du diamètre extérieur de l’arbre de sortie de...
- Page 8 Juego de instalación y retiro de embragues de aire acondicionado Instrucciones de uso: El juego incluye herramientas de extracción/instalación que pueden usarse en los siguientes compresores: Dephi/Harrison A6/R4 SAE Dephi/Harrison DA6/V5/R4 métrico ChryslerC171 Ford FS6/Hitachi MJ Tecumseh HR980 Nippondenso 6P/10P Zexel (Diesel Kiki) y Mitsubishi Sanden SD5 Figura (a)
- Page 9 3. Apriete los 3 pernos roscados en los orificios de la placa extrema del embrague. Rosque el husillo por el disco hasta que éste empuje contra el extremo del eje de salida en el embrague del compresor. Consulte la figura g. Apriete los 3 pernos en forma alternativa y uniforme hasta que queden apretados.
- Page 10 Figura (q) Figura (o) Figura (p) 3. Para instalarlo, cerciórese de que la chaveta del eje del embrague esté instalada. Consulte la figura q. Presione la placa extrema del embrague hacia abajo por el eje de salida. Consulte la figura r. 4.
