GRAUPNER 1691 Building Instructions

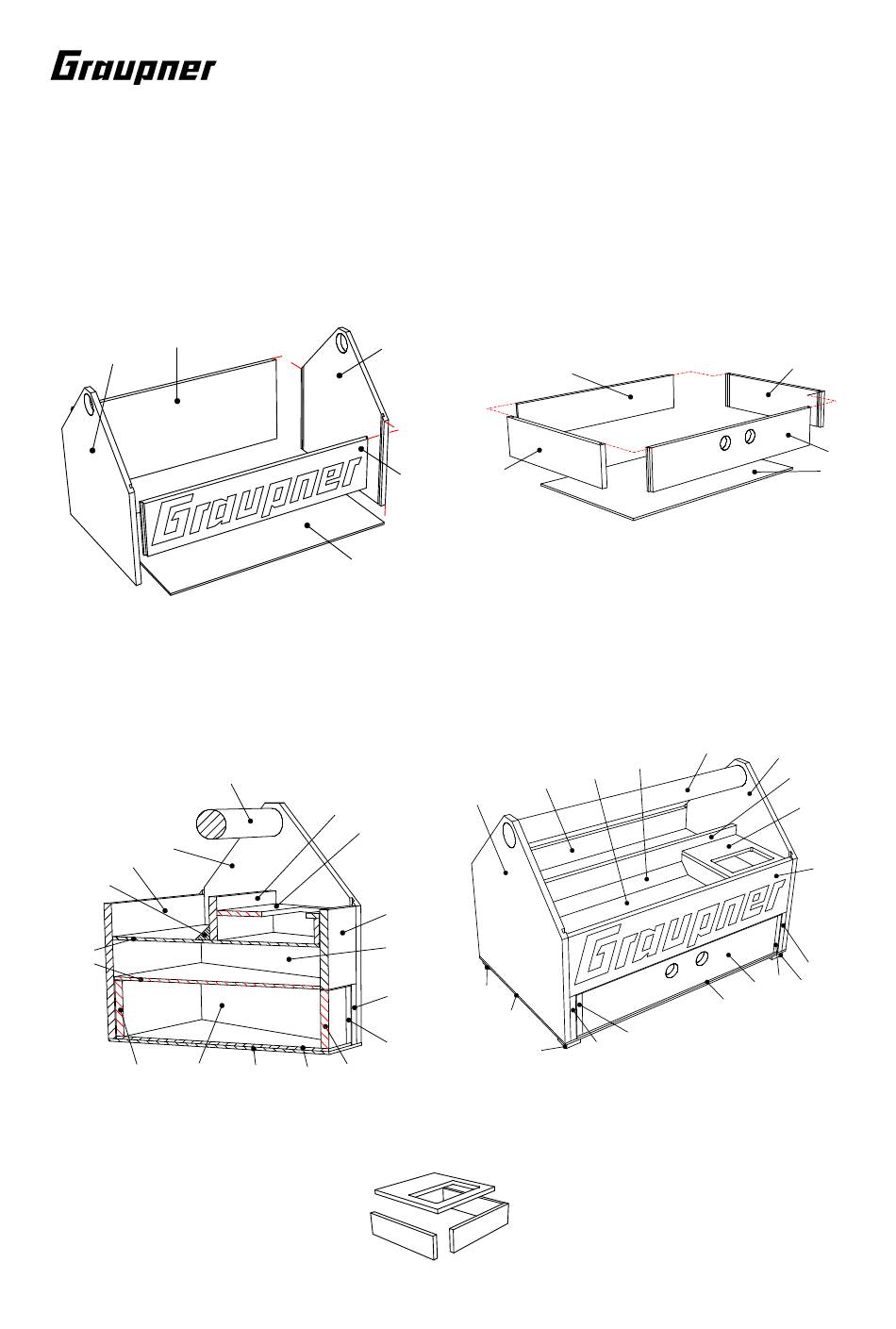

Seitenteile (1), Rückwand (2) und Frontplatte (3) mit UHU - Holzleim verleimen, zum
Spannen Schraubzwingen oder Klebestreifen über die Ecken ziehen. Auf rechten Winkel in
den Ecken beim Verleimen achten (Diagonale messen). Nach dem Trocknen Boden (4) mit
UHU -Holzleim und Drahtstifte (15) befestigen.
Schubkastenseitenteile (5) mit Rückwand (6) und Frontplatte (7) verleimen und spannen wie
zuvor erwähnt. Auf rechten Winkel in den Ecken beim Verleimen achten (Diagonale messen)
Nach dem Trocknen Schubkastenboden (8) mit Holzleim und den Drahtstiften (15)
befestigen.
2
1
Die Schubkastenführungen (9) aufliegend auf Boden (4) in Starterbox an die Innenseite
Seitenteile (1) (linke und rechte) anleimen. Boden Akkufach (10) auf Schubkastenführungen
(9) aufleimen. Seitenteil Akkufach (11) auf den Boden Akkufach (10) auflegen und an
Seitenteile (1) anleimen.
Griff (14) durch die Seitenteilbohrungen stecken und bündig verleimen.
Auf den zweiten Akkufachboden (10) wird mittig der Steg (12) aufgeleimt.
Box für Power Panel (16) nach Skizze zusammenkleben.
1
2
13
10
6 5
Die Power Panel- Box auf Akkuboden und Steg anleimen. Zum besseren Halt des Steges
die Dreikantleiste (13) ablängen und an Steg und Boden anleimen. In der Ecke der Power
Panel-Box ein entsprechendes Loch in Boden (10) bohren, zum Durchführen der Kabel.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler!
Bauanleitung
1
4
14
12
16
3
11
9
4 8 7
5
3
2
1
17
4
5
17
1
Best.- Nr. 1691
6
14
13
10
8
5
9
Ident. # 0059327 2008
5
7
8
1
12
16
3
9
5
17
7
