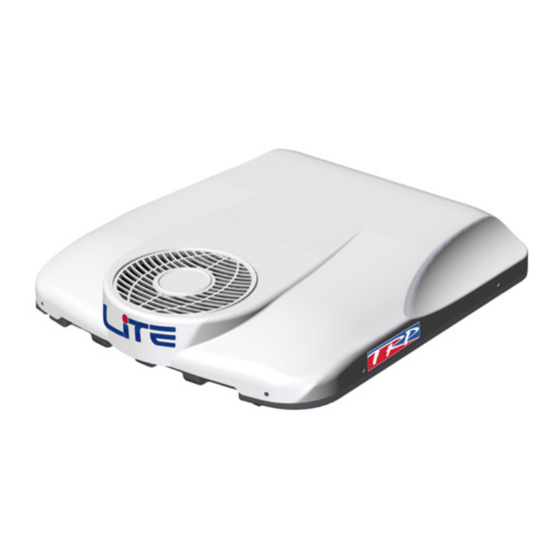

dirna Bergstrom TRP LITE Troubleshooting Manual

Hide thumbs
Table of Contents
  • Esquema Eléctrico
  • Aviso Importante
  • Electric Scheme
  • Important Warning
  • Schéma Électrique
  • Wichtiger Hinweis
  • Schema Elettrico
  • Avvertenza Importante
  • Schemat Elektryczny
  • Ważna Uwaga
  • Důležité Upozornění
  • Elektrisch Schema

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

Download this manual
Diagnosis de averías
Troubleshooting
Diagnostic de pannes
Diagnose bei Ausfällen
Diagnosi dei guasti
Diagnoza usterek
Návod k obsluze
Storingsdiagnose
Empresa
Calidad en
Automoción
Registrada
ISO 9001
IATF 16949
LITE
Dirna Bergstrom
1001858448
1001858492
DAF
1541262
1541261
ES
EN
FR
GE
IT
PL
CZ
NL
®
1001624954

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRP LITE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for dirna Bergstrom TRP LITE

Summary of Contents for dirna Bergstrom TRP LITE

  • Page 1 ® LITE Dirna Bergstrom 1001858448 1541262 1001858492 1541261 Diagnosis de averías Troubleshooting Diagnostic de pannes Diagnose bei Ausfällen Diagnosi dei guasti Diagnoza usterek Návod k obsluze Storingsdiagnose Empresa Calidad en Automoción Registrada 1001624954 ISO 9001 IATF 16949...
