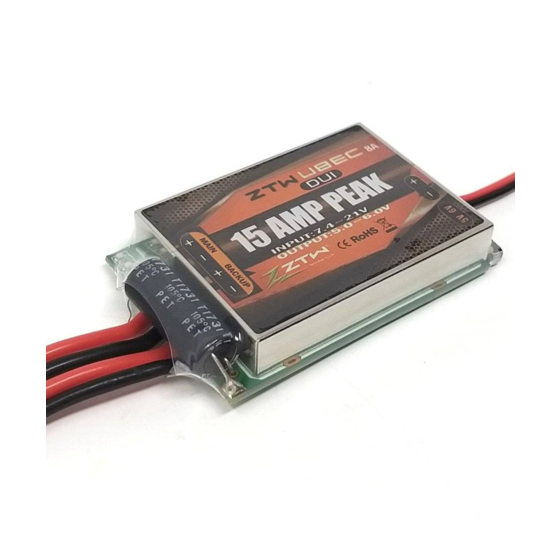

ZTW UBEC 8A User Manual

中特威外置式8A UBEC使用说明书
1.规格
(1). 降压型开关BEC
(2). 输入电压：7V—21V（2—5S锂电池组或6-15节镍氢/镍镉电池组）。
(3). BEC输出电压：5.0，6.0V/8A可调,(5.0/6.0V通过开关调节）。
(4). 双路输出电压：一路5.0V，6.0V/8A可调,(5.0V/6.0V通过开关调节,）另一路7.4V/8A。
(5). 尺寸和重量：53*37*10.5MM（长*宽*高），42g。
(6). 尺寸和重量：50*27*10.5MM（长*宽*高），33g。
(7). 输出电流：持续输出电流8A，峰值输出电流15A。
2.特点
(1). 双路输入保护功能：当同时使用主电源(Main)和备用(Backup)电源时，如果主电源电压丢失或电压比备用电源电压
低0.5V,主电源会自动停止工作并会切换至备用电源，使UBEC可以继续正常工作。在后续的工作过程中，当两个电源
的电压差超过0.5V时，彼此会相互自动切换并循环工作。
(2). 双路输出功能：具有能够独立工作的双路8A输出。其中一路5V/6V可调，适用于给接收机或者飞控供电；另一路
7.4V可给相关设备供电，比如多轴云台，图传系统，LED灯等。
(3). 具有过流保护，过温保护，输出端短路保护等功能，安全可靠。
(4). 具有工作指示灯状态，当UBEC正常工作时LED蓝灯亮。
(5). 采用大功率，高效率芯片，转换效率超过90% 。
(6). 具有屏蔽盖，BEC输出线带有磁环，极大的提高散热和减少电磁干扰。
舵机
舵 机
其 它相关设备
3.使用方法
(1). 使用OPTO电子调速器必须外接BEC（UBEC）
无刷电子调速器不需要任何更改，只要将UBEC电源的正负极和电池组并联，输出端插入接收机一个空闲通道即可，根据需要来设置您所需的UBEC输出电压。
(2). 用内置BEC电子调速器连接UBEC使用方式
将BEC电子调速器信号线中红色线断开，也就是将BEC无刷电子调速器自身的BEC输出断开。再连接UBEC（同OPTO无刷电子调速器使用方法一样）。
4.注意
(1). 双路输入使用单独电源时，必须连接主电源(Main) 否则UBEC不能工作。
(2). 使用双路输出时，额定负载电流不能超过8A ，否则会损坏UBEC。
(3). 因天气．场地原因，如有干扰，请把您的UBEC安装位置离开接收机至少5CM以上距离 。

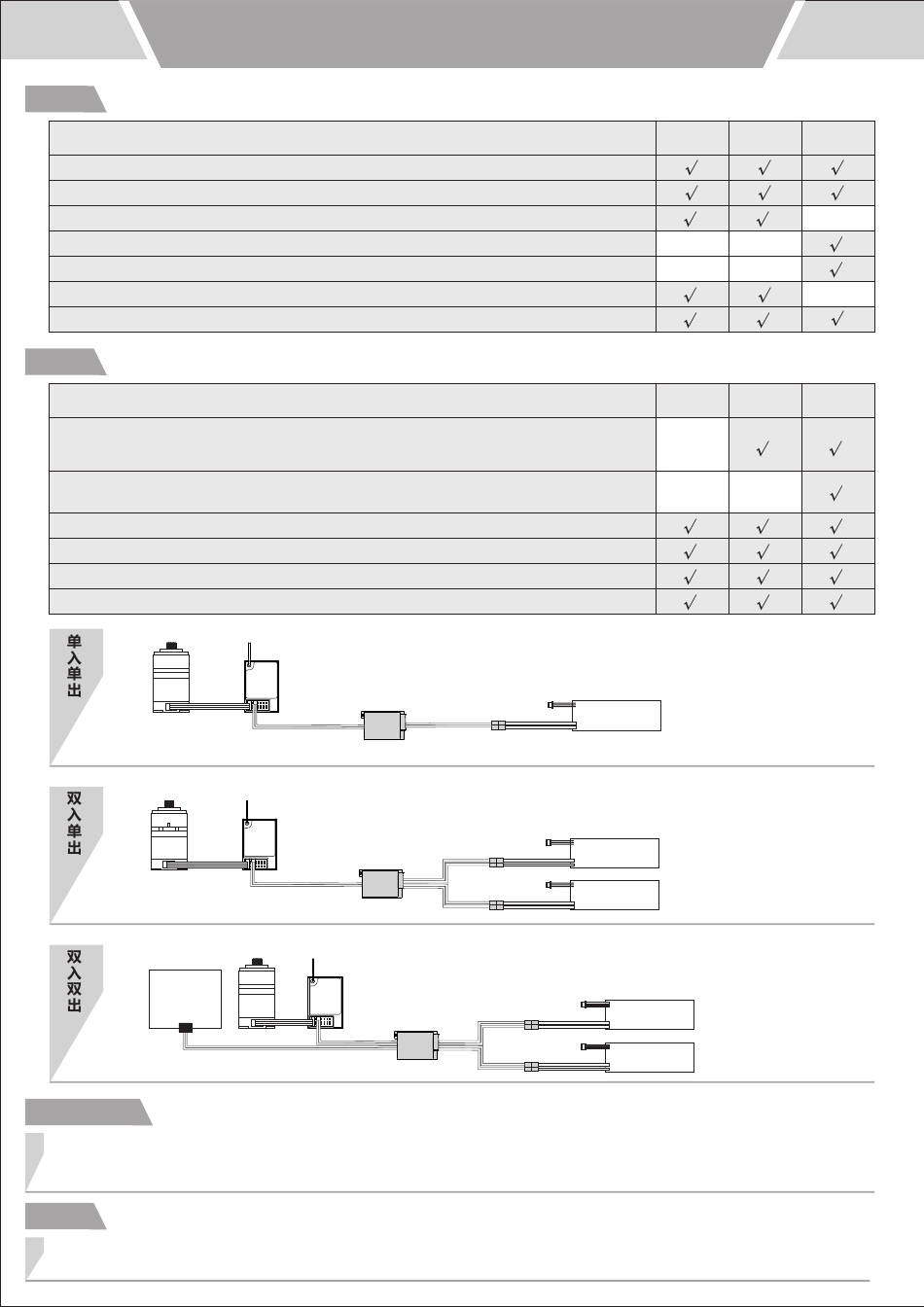

规格
特点
接收机
UBEC 8A
接收机
单 路 输 出
UBEC 8A
舵 机
接 收 机
双路输出
UBEC 8A
电池
电 池
双 路 输 入
备 用电池
双路输入
备用电 池
单入单出 双入单出 双入双出
单入单出 双入单出 双入双出
电池
