Voigt MT V2926 Mounting Instruction

Montageanleitung / Mounting instruction
Voigt MT V2926

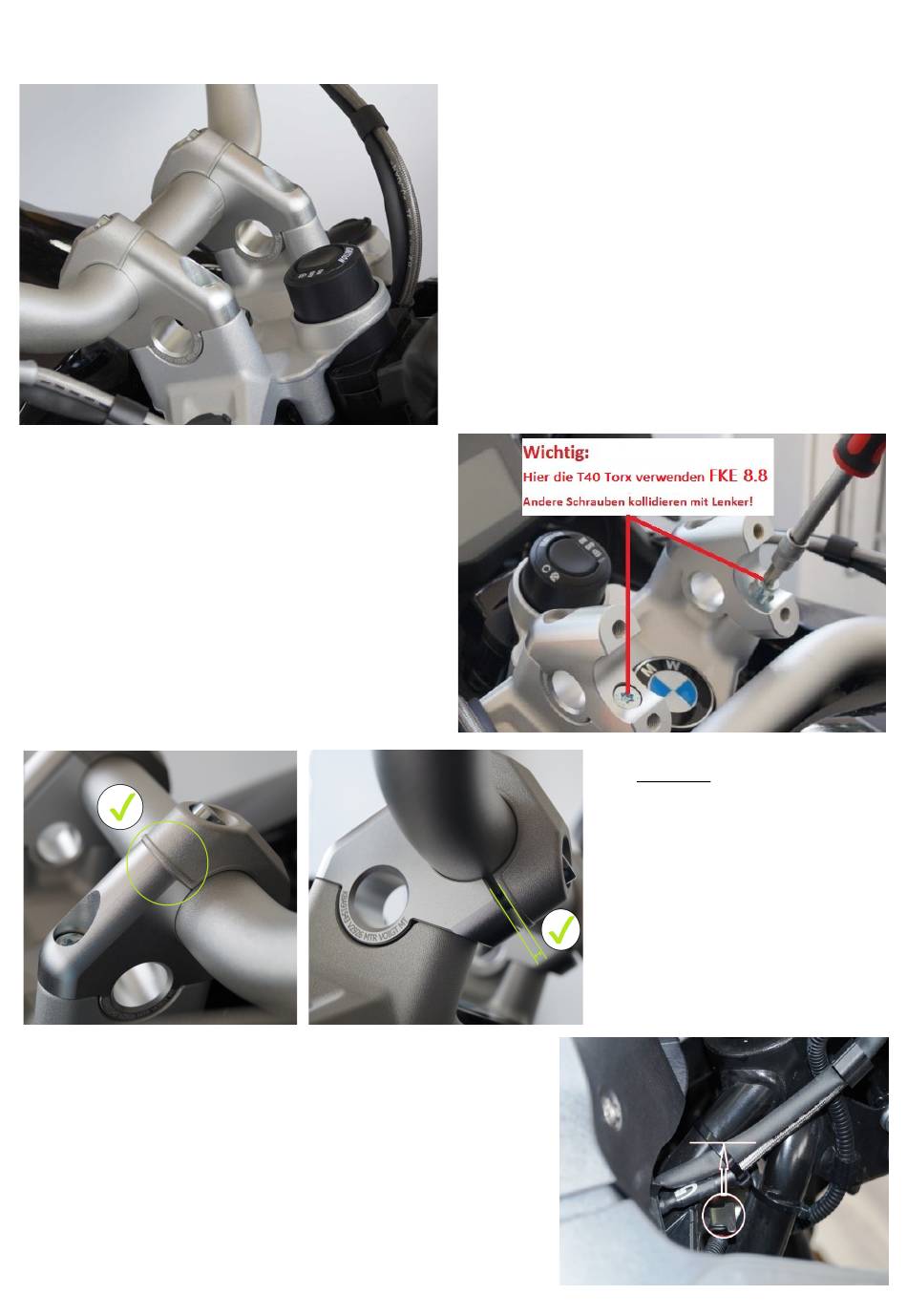

Montage:
Die Lenkererhöhungen werden direkt auf der unteren
Lenkerbefestigung (Klemmbock-Aufnahmen
Gabelbrücke) unter dem Lenker verwendet.
An Position siehe Abbildung rechts, unbedingt die
Schrauben mit der Kennzeichnung „FKE 8.8"
verwenden! Im Sichtbereich werden die anderen T45
Schauben verwendet.
Drehmoment: 23Nm
Hinweise:
R1200GS: Bitte achten Sie nach erfolgter Montage darauf, dass auch bei voll
eingeschlagenem Lenker der Brems- und Kupplungsschlauch, Züge und Kabel
weder spannen noch scheuern! Sollte die Bremsleitung spannen, gehen Sie
bitte wie folgt vor: Die Bremsleitung ist hinter dem Steuerrohr mit einem
Kabelbinder am Rahmen-Halter befestigt. Diesen Kabelbinder entfernen. Die
Bremsleitung mit beiliegendem Kabelbinder am Rahmen fixieren (s.
Abbildung). Durch die höhere Position wird diese entlastet. Sollte die
Kupplungsleitung spannen, können Sie diese noch etwas aus dem Fahrzeug
zum Lenker ziehen.
S1000XR Modelle: In Einzelfällen kommt es vor, dass die Länge der Brems-
und Kupplungsleitung nicht ausreicht. Diese müssen vom Fachhändler
verlängert werden. Alternativ kann auch der Lenkeinschlag reduziert werden.
Stand; 9/2017
Passend für alle:
BMW R1200GS Modelle 2013-2017
BMW S1000XR Modelle 2015-2017

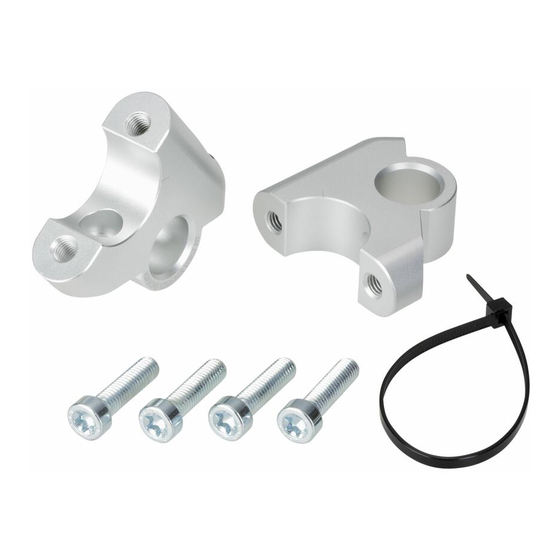

Lieferumfang:
2x Lenkererhöhung mit Versatz
6x Torxschraube M8x30 (8.8) T45
2x Torxschraube M8x30 (8.8) T40
1x Kabelbinder
1x Allgemeine Betriebserlaubnis
1x Montageanleitung
Demontage:
Entfernen Sie die oberen Hälften der
Lenkerbefestigung (Klemmböcke).
auf der
Die originalen Klemmbock-Oberteile
werden mit beiliegenden M8x30 T45
Schrauben montiert
Fahrzeughandbuch vorgehen!
obere Klemmung ist ohne Spalt zu
verbauen). Siehe Abbildungen (links).
Prüfen Sie die Schrauben regelmäßig
auf festen Sitz!
Drehmoment: 23Nm
(bitte nach
Die
