Alape WT.RX325K Installation Instructions

Montageanleitung für freistehende Waschtische mit Bodenkonsole

Installation instructions for free standing washstands with floor bracket

WT.RX325K
WT.RX400K
1. 4 x Dübellöcher für Stockschrauben in den Boden bohren. Dübel (1) und Stockschrauben (2) einsetzen.
Bodenkonsole (3) mit Muttern (5) und Unterlegscheiben (4) am Boden befestigen. Siphon (6) und Abgangsrohr (8)
verbinden. Abgangsrohr in Bodenablauf stecken und Siphon mit Adapter (7) an Bodenkonsole montieren.
Bore 4 holes for dowels into the floor. Insert dowels (1) and wood-to-metal dowels (2). Secure free-standing floor
bracket (3) with nuts (5) and flat washers (4). Connect siphon (6) and drain pipe (8). Install drain pipe into the
floor drain. Mount siphon with adapter (7) onto the free-standing floor bracket.
2. Kantenprofil umlaufend auf die Waschtisch-Einkantung zum Boden aufziehen. Je nach Beckenmodell muss das Profil
abgelängt werden.
Waschtisch über Bodenkonsole heben und ausrichten. Schaftventil (9), Dichtungsring (10) und Gleitring (12)
montieren. Waschtisch mit Hilfe des Montageschlüssels (11) mittels Ventil befestigen.
Slide on the rubber edging trim all round the bottom lip of the basin. Depending on basin model, the trim may
have to be shortened.
Lift washstand over free-standing floor bracket. Mount drain valve (9), sealing ring (10) and seal (12).To secure
the washstand tighten drain valve by using the installation wrench (11).
Bitte beachten: Bei dieser Variante der frei im Raum zu montierenden Waschtische können ausschließlich
bodenstehende Armaturen eingesetzt werden.
Please note: Only floor-standing tap fittings can be used for these washstand variants designed for free-standing
installation.
1.
Montage für WT,RX325Q, WT.RX325K,
WT.RX400K, WT.RX400KH
Installation of WT,RX325Q, WT.RX325K,
WT.RX400K, WT.RX400KH
7
6
3
8
5
4
2
1
WT.RX325Q
WT.RX450QS

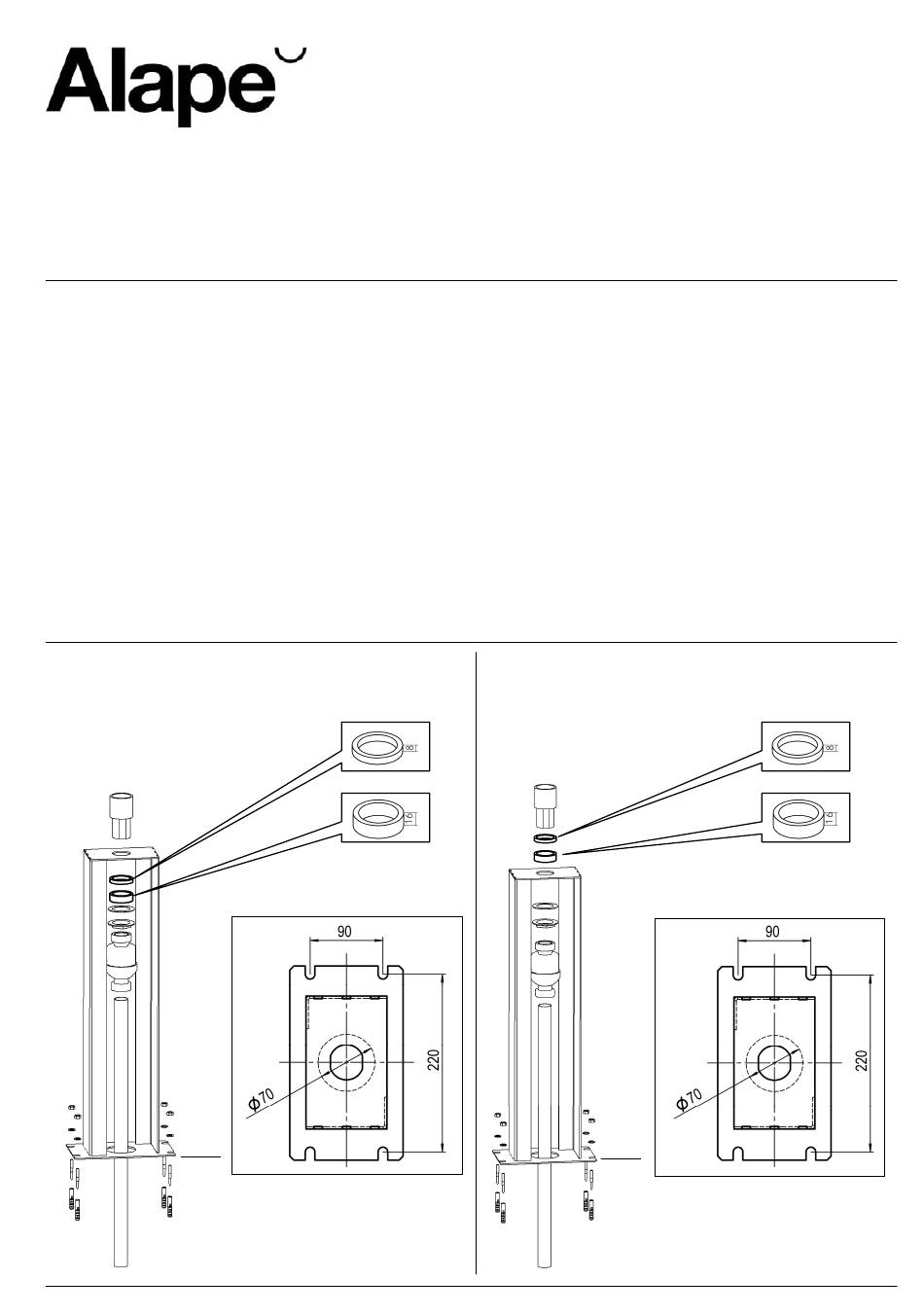

Montagemaß Bodenkonsole
Mounting measurements floor
bracket
Achtung: Bei Bohrung bitte auf
Fußbodenheizung oder ggf.
unterliegende Rohre achten.
Pay attention to under-floor
heating or pipes before boring
into the floor.
WT.RX400KH
WT.RX700
1.
Montage für WT.RX700

Installation of WT.RX700

7
6
3
8
WT.RX325QS
Montagemaß Bodenkonsole
Mounting measurements floor
bracket
5
4
2
Achtung: Bei Bohrung bitte auf
Fußbodenheizung oder ggf.
1
unterliegende Rohre achten.
Pay attention to under-floor
heating or pipes before boring
into the floor.
