Vimar ELVOX AHD PIR User Manual

46534.037

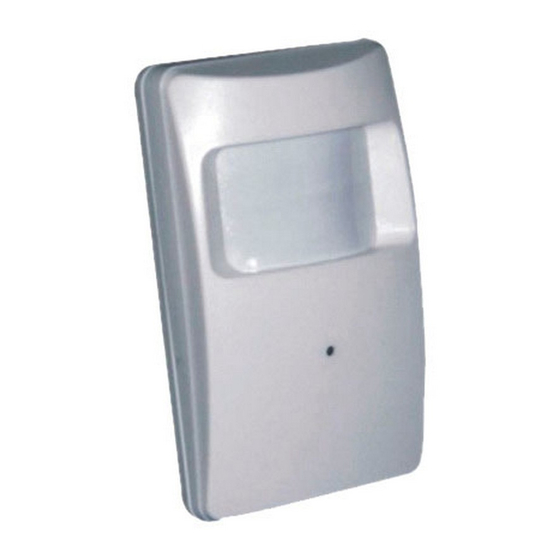

Telecamera AHD camuffata PIR 720P, obiettivo 3,7 mm
DESCRIZIONE
La telecamera adotta un sensore AHD ad elevate prestazioni da 1.0 me-
gapixel 720P a 25/30 fps, trasmissione d'immagine in tempo reale, senza
compressione e senza ritardo. La telecamera utilizza materiale nuovo e
controllo Smart-IR. Design moderno e professionale.
ATTENZIONE
Grazie per aver acquistato questo prodotto. Prima di cercare di collegare
o utilizzare il prodotto, leggere attentamente le istruzioni e conservare il
manuale per consultazione futura.
CAUTION: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
1. Utilizzare una rete di alimentazione appropriata.
La tensione di ingresso della telecamera è 12 Vdc. Assicurarsi di colle-
garla a una sorgente di alimentazione idonea. Una connessione errata
può causare malfunzionamenti e/o danneggiare la telecamera.
2. Non cercare di smontare la telecamera.
Per evitare il rischio di scosse elettriche, non rimuovere viti o coperchi.
All'interno non vi sono parti che possono essere riparate dall'utente. Per
l'assistenza rivolgersi a un tecnico qualificato.
3. Maneggiare la telecamera con cura. Non utilizzare la telecamera in
modo improprio. Evitare colpi, scossoni e simili. La telecamera potrebbe
riportare danni a seguito di utilizzo o conservazione non idonei.
4. Non utilizzare detergenti aggressivi o abrasivi per pulire il corpo della
telecamera. Se la telecamera è sporca, passare un panno asciutto. Se
lo sporco risulta difficile da rimuovere, utilizzare un detergente delicato
e strofinare leggermente.
5. Pulire la piastra anteriore del sensore con cautela.
Per pulire il pannello del sensore, non utilizzare detergenti aggressivi o
abrasivi. Utilizzare carta per la pulizia di obiettivi o la punta di un baston-
cino cotonato inumidito con alcol.
6. Non cercare di puntare la telecamera verso il sole
Non cercare di puntare la telecamera verso il sole o altri oggetti molto
luminosi che farebbero comparire macchie anche se la videocamera
non è in uso. Si potrebbe danneggiare il sensore.
7. Non collocare la telecamera in luoghi soggetti a interferenza.
Quando la telecamera è installata vicino ad apparecchiature come di-
spositivi che comunicano in wireless, che emettono forti campi elettro-
magnetici, potrebbero verificarsi alcune irregolarità quali rumore sullo
schermo del monitor.
CARATTERISTICHE
- Sensore CMOS ad elevate prestazioni da 1,0 megapixel con 25/30 fps
a 720P, trasmissione d'immagine in tempo reale, senza compressione
e senza ritardo.
- Trasmissione immagine fino a 500 metri.
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
PERSONNEL
ISTRUZIONI PER I COMPONENTI
Componenti della staffa
1. Fissare la staffa nella posizione desiderata con le viti.
2. Installare la telecamera sulla staffa.
3. Regolare la telecamera sull'angolazione desiderata.
DIMENSIONI (mm)
150
150
SPECIFICHE
Modello
Sensore
Pixel effettivi
Frame rate video
Distanza massima trasmissione
Formato video
Illuminazione min.
Rapporto S/N
BLC
AGC
NR (Riduzione rumore)
Bilanciamento del bianco
Codice Sync
Tensione
Corrente
IR-CUT
Obiettivo
Portata IR
Uscita video
Temperatura di stoccaggio
Temperatura di esercizio
Dimensioni
Peso
*Le specifiche sono soggette a modifiche senza preavviso.
Istruzioni
User manual
Porta staffa
60
30
60
30
46534.037
Sensore 720P
1296(H) x 732(V)
25 720P
@
500 m
PAL
1 Lux
Più di 50 dB
Auto
Auto
Auto
Auto
Interno
12 Vdc
< 100 mA
Auto
3,7 mm
/
AHD
-20°C ~70°C
-10°C ~50°C RH90% MAX
150 (L)* x 60 (P)* x 30 (H) mm
166 g
