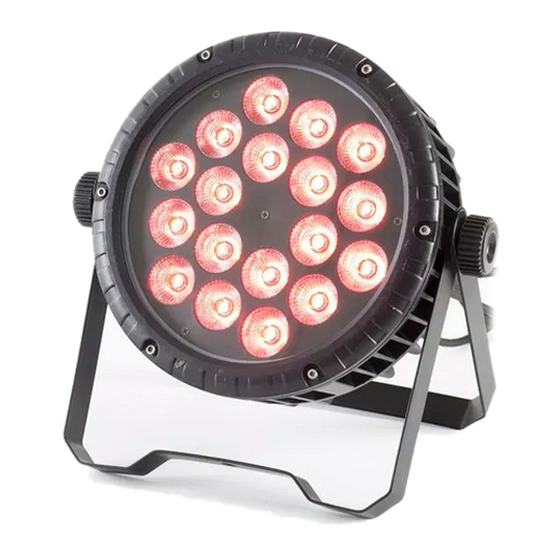

- Page 1 DEUTSCH/ENGLISCH LightmaXX Tour Spot ARC MKII LIG0016091-000 03/2019 Bedienungsanleitung User’s Manual...
- Page 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Page 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
- Page 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
- Page 5 Bedienungsanleitung info@musicstore.de Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX Tour Spot ARC MKII wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß...
- Page 6 DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen...
- Page 7 DEUTSCH 8-Kanal Modus (A001) Kanal Wert Funktion 000-255 RGBW Dimmer (dunkel zu hell) 000-255 Rot Dimmer (dunkel zu hell) 000-255 Grün Dimmer (dunkel zu hell) 000-255 Blau Dimmer (dunkel zu hell) 000-255 Weiß Dimmer (dunkel zu hell) 000-255 RGBW Strobe (langsam zu schnell) 000-050 DMX 8 Kanal Kontrolle 051-100...
- Page 8 DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Display IP-Power In Bedientasten IP-DMX in Feststellschraube für Bügel IP-Power Out Montagebügel IP-DMX out...
- Page 9 DEUTSCH Menü: e Na Men er l e er Men as en un er al splays. M er„Menü“- Tas e a eren e as Men e Na n er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail: Funktion...
- Page 10 DEUTSCH Spezifikationen: LightmaXX Tour Spot ARC MKII LEDs 18x 8Watt 4in1 QCL Farbmischung RGBW Dimmer 0-100% Schutzklasse IP65 Spannungsversorgung AC110-220V, 50/60Hz Leistungsaufnahme 170W Stromanschlüsse IP Power Connector/Schutzkontakt DMX Anschlüsse IP DMX Connector DMX Modi 4-, 8-Kanäle Betriebsmodi DMX512, Automatikmodus, Musiksteuerung, Master/Slave...
- Page 11 DEUTSCH Reinigung: Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen Sie das Gerät stets vom Stromnetz bevor Sie es reinigen! Reinigen Sie das Gerät niemals nass! Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden, wobei die Lichtleistung optimiert wird.
- Page 12 DEUTSCH Notizen MS ID: LIG0016091-000 03/2019...
- Page 13 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Page 14 ENGLISH Hint! (Operating conditions) In accordance with DIN EN 60529, the protection class designation IP (International Protection) is appended to 2 code numbers. The 1st code number stands for the extent of protection of a housing against foreign bodies and contact. The 2nd code number, on the other hand, describes the scope of protection against the ingress of water.
- Page 15 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. This symbol defines the minimum distance of the object to be illuminated. Read the manual Please read and follow the warnings and recommendations carefully to ensure safe and trouble-free use.
- Page 16 Intended use: The LightmaXX Tour Spot ARC MKII was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use.
- Page 17 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration oft he DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
- Page 18 ENGLISH 8-Channel mode (A001): Channel Value Function 000-255 RGBW Dimmer (dark to light) 000-255 Red Dimmer (dark to light) 000-255 Green Dimmer (dark to light) 000-255 Blue Dimmer (dark to light) 000-255 White Dimmer (dark to light) 000-255 RGBW Strobe (slow to fast) 000-050 DMX 8 Channel control 051-100...
- Page 19 ENGLISH Connections and controls: Designation Designation Display IP-Power In Operating keys IP-DMX in Locking screw for bracket IP-Power Out Mounting bracket IP-DMX out...
- Page 20 ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail: Function Display Note...
- Page 21 ENGLISH Specifications: LightmaXX Tour Spot ARC MKII LEDs 18x 8Watt 4in1 QCL Colour mixture RGBW Dimmer 0-100% Protection class IP65 Power supply AC110-220V, 50/60Hz Power consumption 170W Power connections IP Power Connector/protective contact DMX connectors IP DMX Connector DMX modes...
- Page 22 ENGLISH Cleaning: Regular cleaning of the device from dirt and dust increases the shelf life of the product. Always disconnect the device from the power supply before cleaning it! Never clean the appliance wet! Optical lenses should be cleaned with a dry microfiber cloth to optimize light output. Ventilation grilles and openings should always be cleaned of dust and dirt.
- Page 23 ENGLISH Notes MS ID: LIG0016091-000 03/2019...
