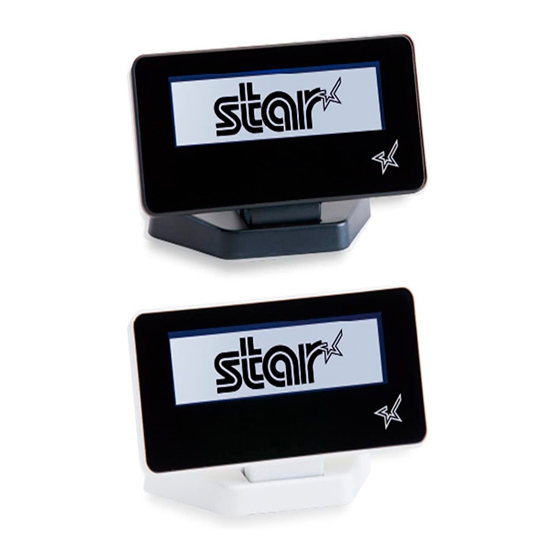

Star Micronics SCD222U Quick Start Manual

カスタマディスプレー / Customer Display
SCD222U
●同梱 / Attachment
梱包箱に次の物が入っていることをご確認ください。
Please confirm that this package contains these items:
表示ユニット
Display
●製品概略仕様 / Specifications
表示タイプ / Display Type ：Graphic LCD (FSTN) * Blue Backlight
●
表示仕様 / Display Spec.
：最大 20 桁× 2 行
●
インターフェイス / Interface ：USB (HID Class)
●
対応機種 / Supported Printer
●
：http://www.star-m.jp/prjump/000074.html
●開発者向け / for Developers
SDK ダウンロード / SDK Download (GSS/JSS_SCD222U)
●
：http://www.star-m.jp/prjump/000079.html
本書
This Manual
Max. 20 digits x 2 lines
●接続 / How to Connect
USB ケーブルを対応プリンターの USB ポートに接続します。
Connect the USB Cable to a USB port of supported printer.
対応機種
Supported Printer
注記 / Note
1. mPOP に接続して利用する場合、mPOP のファームウェアが Ver.2.0 以降であ
ることをご確認ください。
When it's used with mPOP, the mPOP firmware must be Ver. 2.0 or later.
2. 対応機種は随時拡張予定です。 最新情報は弊社 Web サイトをご確認ください。
Supported STAR printers will be expanded gradually. Please check the latest
information on our website.
URL: http://www.star-m.jp/prjump/000074.html
3. 対応機種 (mPOP など ) 以外では使用できません。
例：ノートパソコンに直接つないでも動作しません。
This product only works with supported STAR printers such as mPOP. E.g.
It cannot work by directly connecting to a laptop PC.
4. 対応機種以外に接続した場合、次の内容がディスプレーに表示されます。
When connected to a non-supported printer, the display shows you the following
message.
"Connect Supported STAR Printer"
電波障害自主規制について
この装置は、クラスＡ機器です。この装置を住宅環境で使用すると電波妨害を引き起
こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されること
があります。
USB ポート / USB Port
RST Standard
0.5A
VCCI-A
