ECS SZ-002-BB Fitting Instructions

1.
Verwijder de negatieve klem van de accu.
Verwijder de linker mistlamp.
Verwijder het kapje aan de linkerzijde in de kofferruimte, waarachter de krik zich bevindt.
2.
Aan de linkerzijde in de kofferruimte, onder de achterlicht unit, bevindt zich een tule.
Maak een gat in deze tule.
3.
Leid de kabelboom met de 6-polige connectoren en de witte draad door de tule in de kofferruimte.
Leid het gedeelte van de kabelboom met de gele, groene, bruine, rode en zwarte draden naar de contactdoos.
Leid de 4-polige connectoren met de groene en bruine draden naar het rechter achterlicht.
Leid de 4-polige connectoren met de zwarte, rode en gele draden naar het linker achterlicht.
(Voorzichtig i.v.m. hitte van de uitlaat!)
Bevestig de beide kabelbomen onder het voertuig met de meegeleverde kabelbinders.
Schuif de rubber afdekplaat over de kabelbomen.

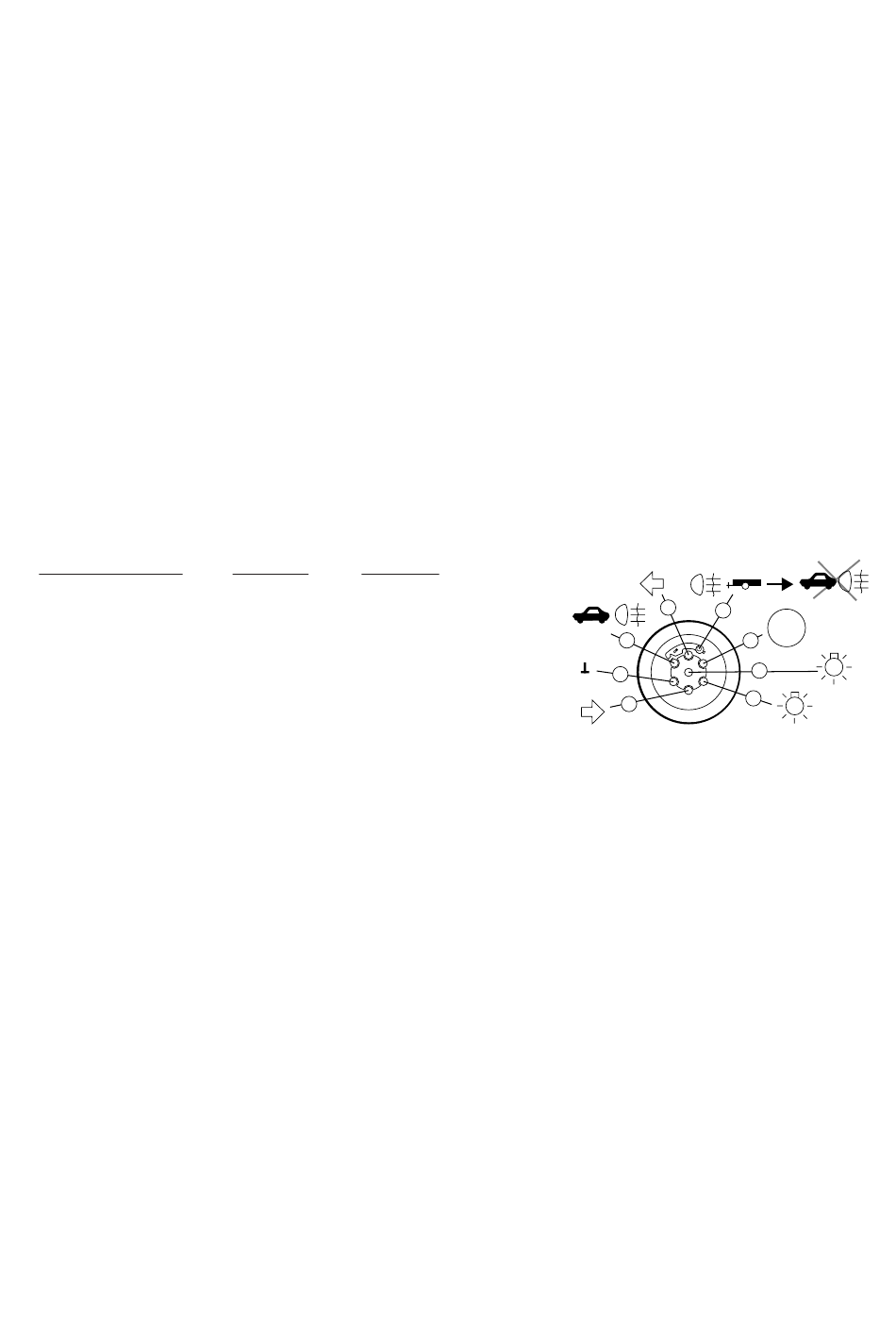

Neem de contacthouder uit de contactdoos en sluit de draden als volgt aan:
Verlichting aanhanger:
Knipperlicht links
Mistachterlicht
Massa
Knipperlicht rechts
Achterlicht rechts
Remlichten
Achterlicht links
Mistachterlicht
Monteer de contactdoos op de trekhaak.
4.
Aan de linker- en rechterzijde in de bumper bevinden zich 4-polige connectoren.
Neem deze connectoren uit elkaar.
Sluit de connectoren van de kabelboom met de groene en bruine draden tussen de connector aan de rechterzijde aan.
Sluit de connectoren van de kabelboom met de gele, zwarte en rode draden tussen de connector aan de linkerzijde aan.
5.
Aansluiten van het mistachterlicht:
In de linker achterlicht unit bevindt zich een 6-polige connector voor het mistachterlicht.
Neem deze connector uit elkaar.
Sluit de connectoren van de kabelboom met de grijze en blauwe draad overeenkomstig hiertussen aan.
Bevestig het oogje met de witte draad met parker aan de linkerzijde in de buurt van de krik.
6.
Sluit de negatieve klem aan op de accu.
Controleer de electrische functies met de aanhanger aangesloten.
Monteer alle gedemonteerde onderdelen.
© ECS 1999
MONTAGE-HANDLEIDING ELEKTROSET VOOR TREKHAAK MET 12-N CONTACTDOOS
VLGS. DIN/ISO NORM 1724
SUZUKI GRAND VITARA 5-D 1998- / 3-D 03/1999-
SUZUKI GRAND VITARA CABRIOLET 06/1999-
SUZUKI GRAND VITARA XL-7 2001-
Bestel Nr.: SZ-002-BB
Contact Nr.: Draad kleur:
1 (L) geel 2x
2 (54-G) blauw
3 (31) wit 2,5 mm2
4 (R) groen 2x
5 (58-R) bruin 2x
6 (54) rood 2x
7 (58-L) zwart 2x
8 (58-b) grijs
SZ-002-BB-N 251199L
1
8
STOP
2 6
7
3
5
4
revisie 1
