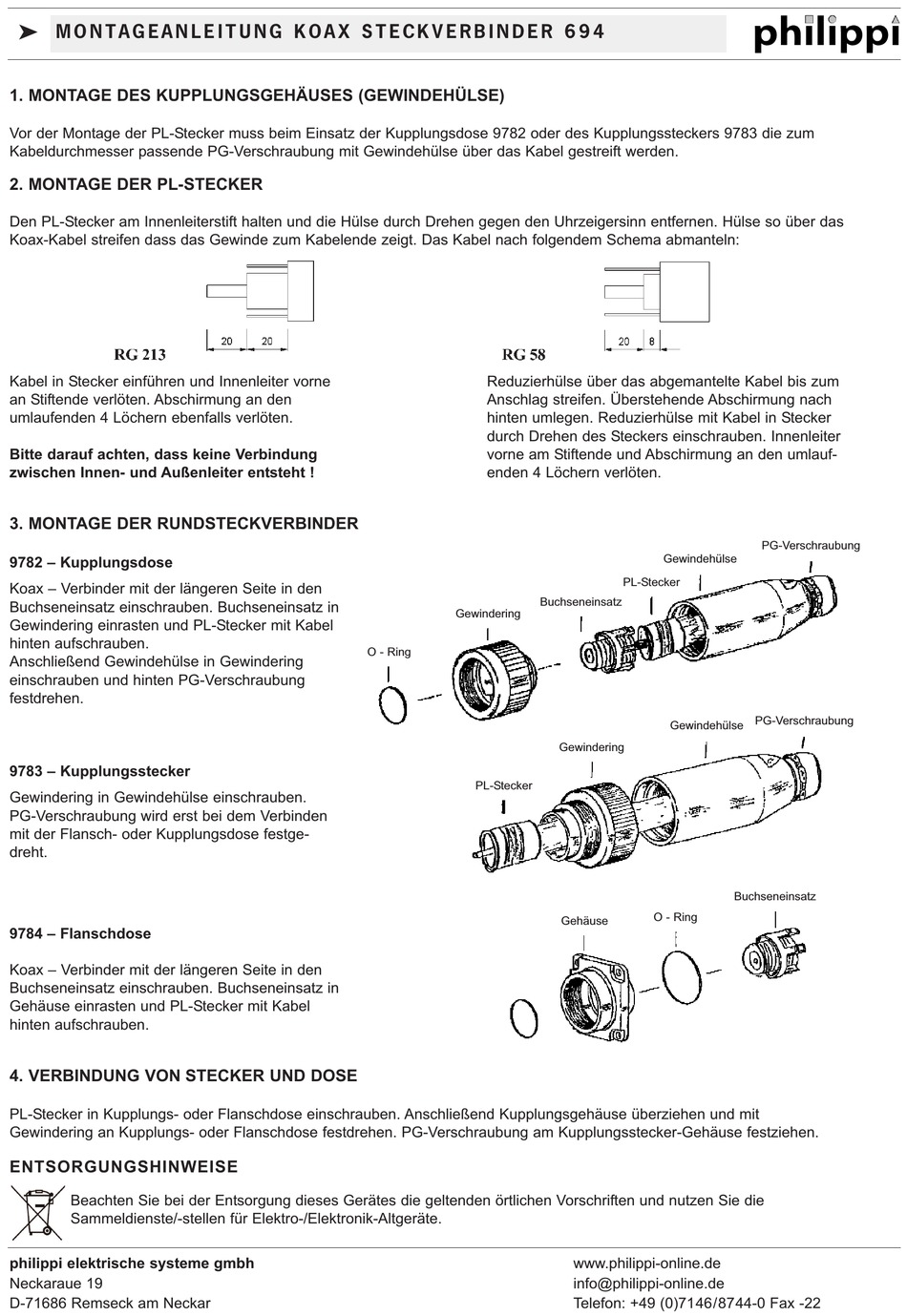

philippi KOAX 694 Assembling Manual

M O N T A G E A N L E I T U N G K O A X S T E C K V E R B I N D E R 6 9 4
k
1. MONTAGE DES KUPPLUNGSGEHÄUSES (GEWINDEHÜLSE)
Vor der Montage der PL-Stecker muss beim Einsatz der Kupplungsdose 9782 oder des Kupplungssteckers 9783 die zum
Kabeldurchmesser passende PG-Verschraubung mit Gewindehülse über das Kabel gestreift werden.
2. MONTAGE DER PL-STECKER
Den PL-Stecker am Innenleiterstift halten und die Hülse durch Drehen gegen den Uhrzeigersinn entfernen. Hülse so über das
Koax-Kabel streifen dass das Gewinde zum Kabelende zeigt. Das Kabel nach folgendem Schema abmanteln:
Kabel in Stecker einführen und Innenleiter vorne
an Stiftende verlöten. Abschirmung an den
umlaufenden 4 Löchern ebenfalls verlöten.
Bitte darauf achten, dass keine Verbindung
zwischen Innen- und Außenleiter entsteht !
3. MONTAGE DER RUNDSTECKVERBINDER
9782 – Kupplungsdose
Koax – Verbinder mit der längeren Seite in den
Buchseneinsatz einschrauben. Buchseneinsatz in
Gewindering einrasten und PL-Stecker mit Kabel
hinten aufschrauben.
Anschließend Gewindehülse in Gewindering
einschrauben und hinten PG-Verschraubung
festdrehen.
9783 – Kupplungsstecker
Gewindering in Gewindehülse einschrauben.
PG-Verschraubung wird erst bei dem Verbinden
mit der Flansch- oder Kupplungsdose festge-
dreht.
9784 – Flanschdose
Koax – Verbinder mit der längeren Seite in den
Buchseneinsatz einschrauben. Buchseneinsatz in
Gehäuse einrasten und PL-Stecker mit Kabel
hinten aufschrauben.
4. VERBINDUNG VON STECKER UND DOSE
PL-Stecker in Kupplungs- oder Flanschdose einschrauben. Anschließend Kupplungsgehäuse überziehen und mit
Gewindering an Kupplungs- oder Flanschdose festdrehen. PG-Verschraubung am Kupplungsstecker-Gehäuse festziehen.
ENTSORGUNGSHINWEISE
Beachten Sie bei der Entsorgung dieses Gerätes die geltenden örtlichen Vorschriften und nutzen Sie die
Sammeldienste/-stellen für Elektro-/Elektronik-Altgeräte.
philippi elektrische systeme gmbh
Neckaraue 19
D-71686 Remseck am Neckar
Reduzierhülse über das abgemantelte Kabel bis zum
Anschlag streifen. Überstehende Abschirmung nach
hinten umlegen. Reduzierhülse mit Kabel in Stecker
durch Drehen des Steckers einschrauben. Innenleiter
vorne am Stiftende und Abschirmung an den umlauf-
enden 4 Löchern verlöten.
Gewindering
O - Ring
PL-Stecker
Gewindehülse
PL-Stecker
Buchseneinsatz
Gewindehülse
Gewindering
O - Ring
Gehäuse
www.philippi-online.de
info@philippi-online.de
Telefon: +49 (0)7146/8744-0 Fax -22
PG-Verschraubung
PG-Verschraubung
Buchseneinsatz
