NÁVOD K POUŽITÍ
Čerpadlo na odsávání oleje — 12 V
RIN72539
Vážený zákazníci,
pečlivě si prosím přečtěte tento návod a seznamte se s tímto zaříze-
ním. Dodržujte pokyny pro použití a dávejte pozor na omezení a mož-
ná rizika související s provozem zařízení.

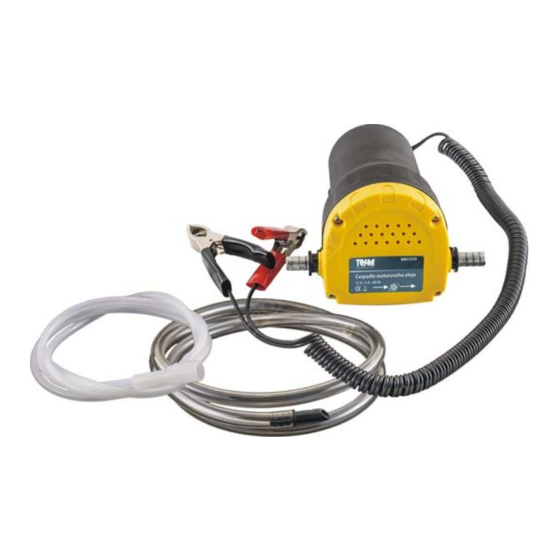

POPIS VÝROBKU
Toto čerpadlo na odsávání oleje je vhodné pro čistou výměnu oleje.
Případně na odčerpávání motorové nafty a topného oleje.
1. Sací sonda s hadicí Ø 6 mm
2. Sací hrdlo Ø 10 mm
3. Čerpadlo
4. Spínač
5. Připojovací kabel se svorkami k baterii 12 V
6. Vypouštěcí hrdlo Ø 10 mm
7. Vypouštěcí hadice Ø 10 mm
①
②
⑤
TECHNICKÉ ÚDAJE
Provozní napětí
Odběr proudu
Výkon motoru
Max. čerpací výkon
Čerpací systém
Směr odsávání
BEZPEČNOSTNÍ UPOZORNĚNÍ
VAROVÁNÍ
Neodčerpávejte benzín, petrolej nebo jiné vysoce hořlavé kapali-
ny! Hrozí nebezpečí výbuchu!
• Neodčerpávajte vodu a převodový olej, mohlo by dojít k poško-
zení čerpadla.
• Při připojování svorek k baterii dodržujte správnou polaritu.
• Před odsáváním vždy vypněte motor.
• Motorový olej před odsáváním vždy zahřejte.
• Čerpadlo nikdy nenechávejte běžet na prázdno. Dojde-li k přeru-
šení odsávání oleje, okamžitě čerpadlo vypněte.
• Použitý olej zachycujte v dostatečně velké nádobě. Zamezte vni-
ku do půdy nebo kanalizace. Likvidujte ve sběrném místě pou-
žitých olejů.
• Nenechávejte nikoho obsluhovat zařízení bez předchozího pou-
čení. Zabraňte také tomu, aby zařízení obsluhovaly děti, duševně
nezpůsobilé osoby, osoby pod vlivem drog, léků, alkoholu či nad-
míru unavené osoby a ani vy sami tak nečiňte.
④
↓
⑦
⑥
③
12 V, DC
cca 5 A
cca 60 W
cca 3 l/min. (při 40–50 ° C)
Lopatkové čerpadlo
viz nálepka na přístroji
CZ
UPOZORNĚNÍ
Čerpadlo na odsávání oleje je dimenzováno na provozní dobu cca
15 min. — poté je nutné nechat přístroj vychladnout.
POSTUP PŘI ODSÁVÁNÍ OLEJE
1. Před výměnou oleje nechte motor zahřát dokud teplota nedo-
sáhne cca 40–50 ° C.
2. Motor vypněte.
3. Sací sondu se sací hadicí nasaďte na sací hrdlo
①
těcí hadici na odtokové hrdlo čerpadla
⑦
Aby nedošlo k uvolnění hadic, upevní se pomocí přiložených
hadicových spon (součástí balení).
4. Sací sondu zaveďte do otvoru pro měrku na olej a zasuňte ji
①
do nejhlubšího bodu olejové vany.
5. Vypouštěcí hadici
6. Nyní připojte čerpadlo k baterii svorkami
polaritu:
• Černá svorka na záporný pól baterie.
• Červená svorka na kladný pól baterie.
7. Zapněte čerpadlo
8. Po ukončení odsávání čerpadlo zase vypněte
9. Doplňte nový motorový olej podle údajů výrobce vozidla. Poté
jeho stav zkontrolujte pomocí měrky.
10. Po ukončení práce čerpadlo včetně příslušenství pečlivě očistěte
a prachotěsně uskladněte.
LIKVIDACE
• Nelikvidujte čerpadlo odhozením do komunálního odpadu, ale
odneste jej na místo k tomu určené (např. sběr druhotných su-
rovin, sběrný dvůr apod.)
• Dovozce prohlašuje, že je v rejstříku společností plnící povin-
nost zpětného odběru, odděleného sběru, zpracování, využití
a odstraňování elektrozařízení a elektroodpadu REMA.
ZÁRUČNÍ PODMÍNKY
• Záruka se vztahuje na výrobek jen za předpokladu, že výrobek je
užíván v souladu s přiloženým návodem k obsluze a údržbě.
• Vyskytne-li se závada výrobku v záruční době, má kupující nárok
na bezplatnou opravu v určených servisních střediscích za předpo-
kladu, že se jedná prokazatelně o výrobní nebo materiálovou vadu
výrobku.
• Podmínkou pro uplatnění nároku ze záruky je předložení prodejního
dokladu, jenž musí být opatřen adresou a razítkem prodejce, podpi-
sem prodávajícího a datem prodeje.
Nároky na záruku zanikají:
• Nebyla-li záruka uplatněna v záruční době.
• Při neodborných zásazích nebo opravách výrobku jiným než urče-
ným servisním střediskem nebo v případě, že byl výrobek uživate-
lem či jinou osobou mechanicky či jinak poškozen.
Záruka se nevztahuje na běžné provozní opotřebení, závady vzniklé
úmyslným poškozením, hrubou nedbalostí při používání, nebo pokud
provede kupující na výrobku úpravy nebo změny. Výrobce neodpovídá
za škody způsobené neodborným zacházením či údržbou mimo rámec
příslušného návodu k obsluze a údržbě.
Odborné opravy a servis zabezpečuje: PHT a. s. • www.magg.cz
Poznámka: Technické změny jakož i chyby tisku jsou vyhrazeny.
.
⑥
vyveďte do vhodné nádoby.
⑦
– dodržte správnou
⑤
a začněte odsávat.
④
④
a vypouš-
②
.
