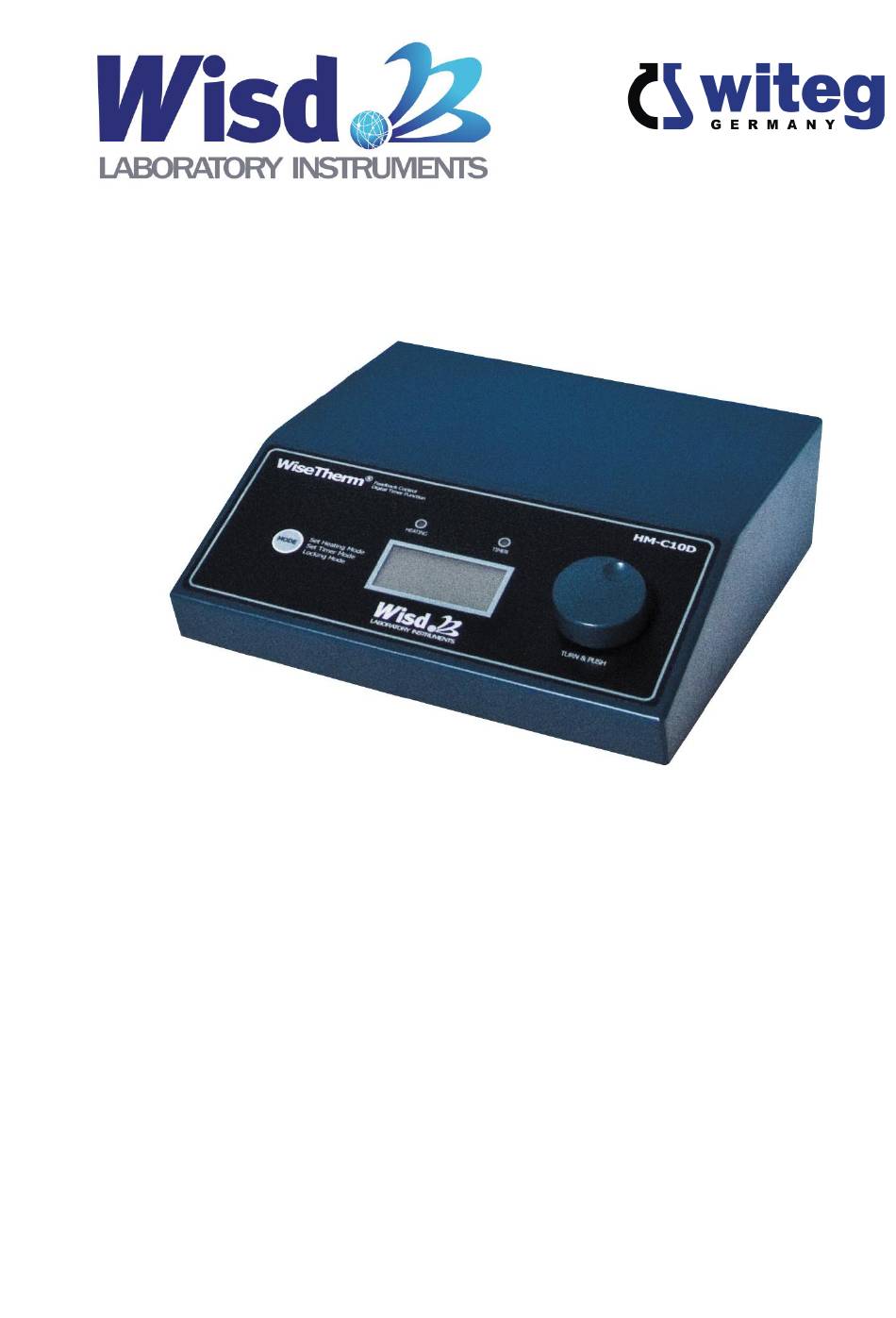

- Page 1 WHM-C10D Laborregler für Heizmäntel Bedienungsanleitung Controller for Heating Mantles Operating Manual witeg Labortechnik GmbH...
-
Page 2: Table Of Contents
6.2 Temperatur einstellen ..................... 5 6.3 Justieren .......................... 5 6.4 Abschaltverzögerung einstellen ..................6 6.5 Sperrmodus ........................6 6.6 Speicherfunktion ......................6 7 Wartung und Reinigung ..................... 7 8 Technische Daten ....................... 7 9 Garantieurkunde......................8 witeg Labortechnik GmbH, WHM-C10D Laborregler für Heizmäntel... -
Page 3: Vorwort
Die sichere und fehlerfreie Nutzung des Gerätes setzt voraus, dass Sie sich die folgenden Anweisungen sorgfältig durchlesen und beim Umgang mit dem Gerät unbedingt befolgen. Der Einsatz des Gerätes in explosionsgefährdeten Räumen ist unzulässig. witeg Labortechnik GmbH, WHM-C10D Laborregler für Heizmäntel... - Page 4 Trennen Sie das Gerät vom Netz, wenn es längere Zeit nicht benutzt werden soll. Das Gerät muss auf einem waagerechten und festen Untergrund stehen. Fixieren Sie das Gerät, wenn die Gefahr besteht, dass es durch Verrutschen herab fallen könnte. Vermeiden Sie direkte Sonneneinstrahlung. witeg Labortechnik GmbH, WHM-C10D Laborregler für Heizmäntel...
-
Page 5: Produktbeschreibung
750 °C mit höchster Genauigkeit erhitzen. 3.2 Komponentenbeschreibung MODE Taste Jog-Shuttle Drehknopf Buchse für externen Temperaturfühler Netzschalter Buchse für Stromversorgung Buchse für Heizmantel Buchse für internen Sensor 3.3 Bedienoberfläche Timerleuchte Display Heizleuchte Jog-Shuttle MODE Taste Drehknopf witeg Labortechnik GmbH, WHM-C10D Laborregler für Heizmäntel... -
Page 6: Begriffserklärung
7. Befestigen Sie den externen Temperaturfühler am Stativ und stecken Sie den Stecker in die entsprechende Buchse am Regler. 8. Schließen Sie das Gerät an das Netz an und schalten Sie den Netzschalter ein. Stellen Sie die gewünschten Betriebsparameter ein und starten Sie den Betrieb. witeg Labortechnik GmbH, WHM-C10D Laborregler für Heizmäntel... -
Page 7: Funktionsbeschreibung
Berechnen Sie mit Hilfe der oben genannten Formel den entsprechenden Beiwert und stellen Sie diesen mit dem Jog-Shuttle ein. Mit der MODE Taste wird der Wert bestätigt und Sie kehren zurück in das Menü „Temperatur einstellen“. witeg Labortechnik GmbH, WHM-C10D Laborregler für Heizmäntel... -
Page 8: Abschaltverzögerung Einstellen
Um Werte zu überspeichern, brauchen Sie diese nur mit den Jog-Shuttle einstellen und anschließend den Jog-Shuttle zwei Sekunden lang gedrückt halten. Löschen Sie gespeicherte Werte, indem Sie diese mit „0“ überspeichern. witeg Labortechnik GmbH, WHM-C10D Laborregler für Heizmäntel... -
Page 9: Wartung Und Reinigung
99 h 59 min (Verzögerungs- & Dauerbetriebsfunktion) Gewicht 2,8 kg Speicherfunktion (Temperatur, Timer) - Sperrmodus (Jog-Shuttle Eingabe deaktiviert) Sonstige - Einfache Justierung - - Alarm (Fehlerstatus und Timer-Ende) Spannungsversorgung AC 230 V, 1N~, 50/60 Hz witeg Labortechnik GmbH, WHM-C10D Laborregler für Heizmäntel... -
Page 10: Garantieurkunde
Bitte vervollständigen Sie anhand Ihrer Rechnung und dem Typenschild folgende Tabelle: Artikel WHM-C10D Regler für Heizmäntel Seriennummer Datum witeg Labortechnik GmbH Am Bildacker 16 D-97877 Wertheim TEL: +49-9342-9301-0 FAX: +49-9342-9301-77 Email: info@witeg.de www.witeg.de witeg Labortechnik GmbH, WHM-C10D Laborregler für Heizmäntel... - Page 11 6.3 Justification ........................14 6.4 Set turn-off delay ......................14 6.5 Key lock ......................... 14 6.6 Storage function ......................14 7 Maintenance and cleaning ..................15 8 Technical data ......................15 9 Certificate........................16 witeg Labortechnik GmbH, WHM-C10D Controller for Heating Mantles...
-
Page 12: Introduction
Check the power supply cord before you stick it into the electrical outlet. Do not use power bars to extend the power supply cord. Only use extension cables with sufficient cable cross section. witeg Labortechnik GmbH, WHM-C10D Controller for Heating Mantles... -
Page 13: Product Description

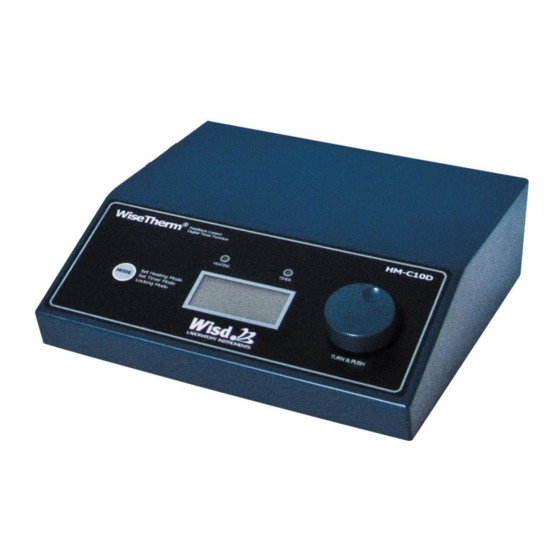

3.1 Key features Wisd WHM-C10D Controller is designed for all Heating Mantles without controller up to 2.000 Watts overall power consumption. An external temperature sensor can be connected to measure the liquids temperature directly. witeg Labortechnik GmbH, WHM-C10D Controller for Heating Mantles... -
Page 14: General Survey
On / off switch. Timer lamp Is blinking in menu items for timer modulation. Heating lamp Shines if the heater is activated. Keyboard shortcut For reaching justify menu. witeg Labortechnik GmbH, WHM-C10D Controller for Heating Mantles... -
Page 15: Packing Contents
10. Set your values and start the process (look at job description). 6 Job description 6.1 Menu structure main switch justify „on“ keyboard shortcut set temperature set turn-off delay time key lock witeg Labortechnik GmbH, WHM-C10D Controller for Heating Mantles... -
Page 16: Set Temperature
Jog-Shuttle knob. For storing values you only need to hold the Jog-Shuttle knob pushed for two seconds. Successful storing is displayed by blinking of the SV for three times. witeg Labortechnik GmbH, WHM-C10D Controller for Heating Mantles... -
Page 17: Maintenance And Cleaning
- Storage function for temperature, delay time and offset - Key lock (Jog-Shuttle input disabled) Others - Easy justification - Signal sound for elapsed delay time and sensor error Power supply AC 230 V, 1N~, 50/60 Hz witeg Labortechnik GmbH, WHM-C10D Controller for Heating Mantles... -
Page 18: Certificate
Please look on your account and complete following table: Article WHM-C10D Controller for Heating Mantles Type Serialno. Date witeg Labortechnik GmbH Am Bildacker 16 D-97877 Wertheim TEL: +49-9342-9301-0 FAX: +49-9342-9301-77 Email: info@witeg.de www.witeg.de witeg Labortechnik GmbH, WHM-C10D Controller for Heating Mantles...
