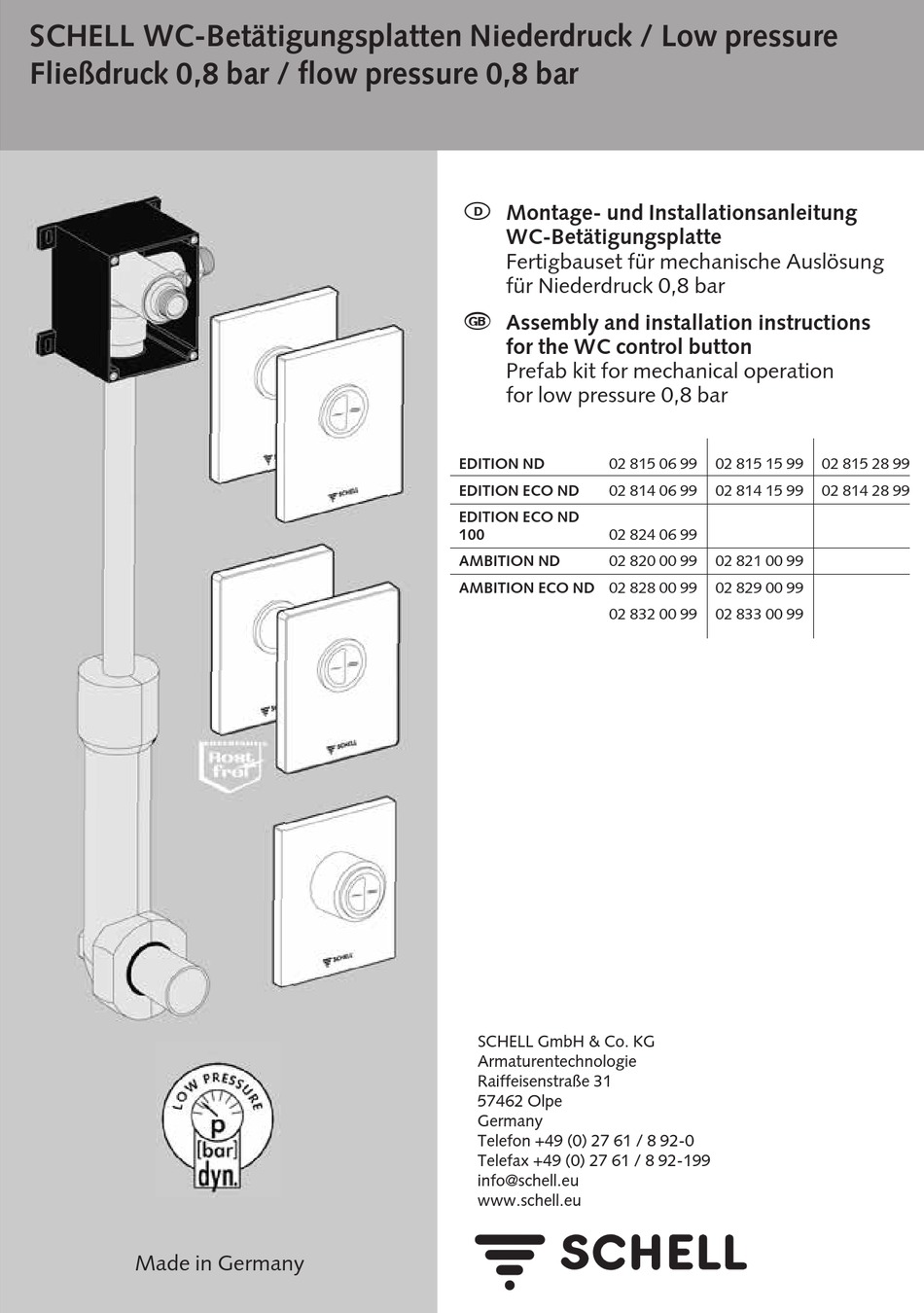

SCHELL WC-Betätigungsplatten Niederdruck / Low pressure
Fließdruck 0,8 bar / flow pressure 0,8 bar
Made in Germany
D
Montage- und Installations anleitung
WC-Betätigungsplatte
Fertigbauset für mechanische Auslösung
für Niederdruck 0,8 bar
G
Assembly and installation instructions
for the WC control button
Prefab kit for mechanical operation
for low pressure 0,8 bar
EDITION ND
02 815 06 99
EDITION ECO ND
02 814 06 99
EDITION ECO ND
100
02 824 06 99
AMBITION ND
02 820 00 99
AMBITION ECO ND 02 828 00 99
02 832 00 99
02 815 15 99
02 815 28 99
02 814 15 99
02 814 28 99
02 821 00 99
02 829 00 99
02 833 00 99
Advertisement
Related Manuals for Schell EDITION ND 02 815 06 99
Summary of Contents for Schell EDITION ND 02 815 06 99
- Page 1 SCHELL WC-Betätigungsplatten Niederdruck / Low pressure Fließdruck 0,8 bar / flow pressure 0,8 bar Montage- und Installations anleitung WC-Betätigungsplatte Fertigbauset für mechanische Auslösung für Niederdruck 0,8 bar Assembly and installation instructions for the WC control button Prefab kit for mechanical operation...
- Page 2 Technische Daten / Montage Technical specifications / Installation Technische Daten Mindestfließdruck: 0,8 - 2,5 bar Spülstrom: min. 1,4 l/s bei min 0,8 bar Fließdruck Geräuschklasse: Klasse I, DIN 4109 Spülmenge: 4,5 - 6 l einstellbar; (Werksein- stellung 6 l) Spartaste 3 l (nur ECO) Montage 1 Putzdeckel entfernen 2 Leitung spülen, Vorabsperrung schließen...
-
Page 3: Montage / Installation
Montage / Installation Montage 7/8 Nur ECO Verlängerung ohne Druck bis Aus stift aufstecken, Länge fliesen- bündig anzeichnen Verlängerung fliesenbündig kürzen Tropfschale einsetzen, Vorab- sperrung öffnen 10 Rahmen aufschrauben, Tropfschale kürzen 11/12 Frontplatte aufsetzen 13/14/15 Funktionsprüfung: Taste 1 s drücken Montage 7/8 Only ECO Mount extension without pressure... - Page 4 Störungsbeseitigung / Troubleshooting Funktion Ursache Maßnahme Hinweis Spült nicht Vorabsperrung geschlossen öffnen Seite 5, Abb. 1 Geringer Spülstrom = lange Fließdruck < 0,8 bar Fließdruck erhöhen Seite 5, Abb. 3 Laufzeit Geringer Spülstrom - Hauptspülmenge zu gering Hauptspülmenge erhöhen Seite 5, Abb. 4 - Vorabsperrung nicht ganz öffnen Seite 5, Abb.
- Page 5 Do not clean with steam-jet mittel benutzen. units! Keine Reinigung mit Dampf- strahlgeräten! The SCHELL „General installation conditions“ at Es gelten die SCHELL „Allge- www.schell.eu apply. meinen Installationsbedin- gungen“ unter ww.schell.eu. Servicehinweis / Service instruction 1 Vorabsperrung schließen 2 Sicherungsring mit Kartusche raus-...
- Page 6 Ersatzteile / Bauteile Replacement parts / components Ersatzteile / Replacement parts 2 Kartuschenset, Einmengenspülung 2 Singel flush cartridge set # 29 644 00 99 # 29 644 00 99 3 Kartuschenset, Zweimengenspülung ECO 3 Dual flush ECO cartridge set # 29 643 00 99 # 29 643 00 99 Bauteile / Components 1 Spülstopfen...
