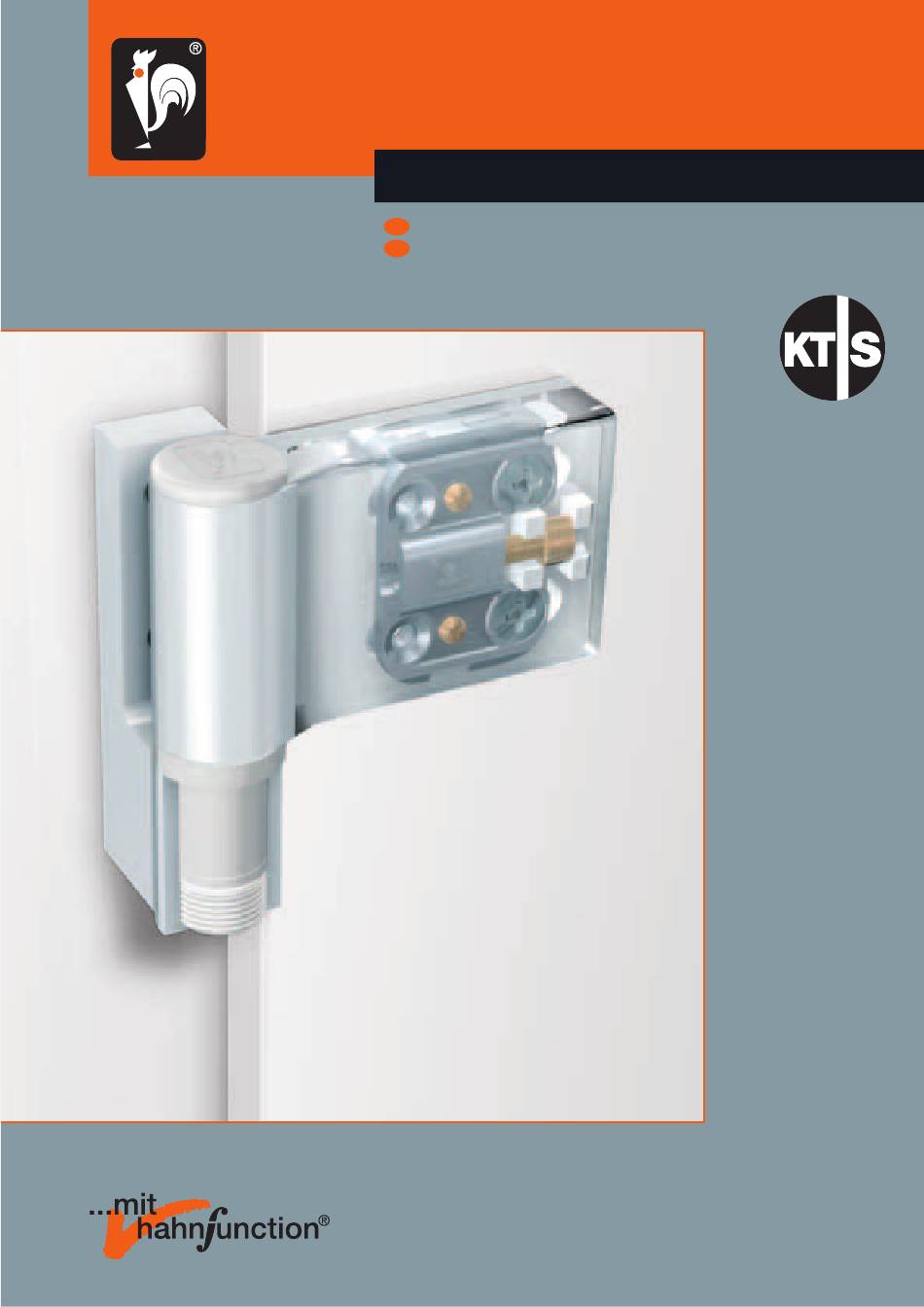

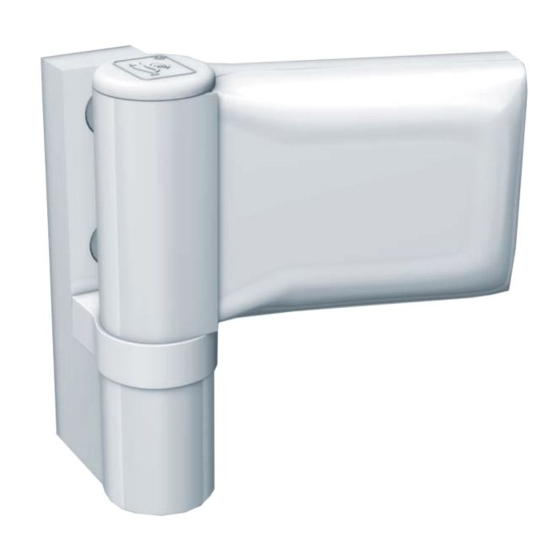

- Page 1 Hahn KT-S Universalbänder für Kunststofftüren Paumelles universelles pour portes en PVC Universal hinges for plastic doors ■ Einbauanleitung ■ Notice de montage ■ Installation instructions...
- Page 2 Einbauanleitung Notice de montage Installation instructions Einstellen der Bohrlehre • Réglage du gabarit de perçage • Setting the drilling jig Bohrlehre für Direktverschraubung Flügelbohrplatte Plaque de perçage pour ouvrant Schrauben der Rahmenbohrplatte leicht lösen, Bohrplatte am Auf- Door-leaf drill plate deck anschlagen, Flügelbohrplatte auflegen und Schrauben wieder festziehen.
- Page 3 Flügelbandteil montieren • Montage de l'élément de paumelle pour ouvrant • Assembling the door-leaf hinge section Achtung: Sämtliche Teile werden benötigt! Attention : Toutes les pièces I 15,75 16,75 18,25 19,25 sont nécessaires ! I 15 17,5 II 18,75 19,75 21,25 22,25 II 18 20,5 Caution: Aufdeckbereich I...
- Page 4 Dr. Hahn GmbH & Co. KG Trompeterallee 162 – 170 · D-41189 Mönchengladbach · Postfach 40 01 09 · D-41181 Mönchengladbach Phone + 49 (0) 2166 / 954-3 · Fax + 49 (0) 2166 / 954-444 · Internet www.dr-hahn.de · E-Mail vertrieb@dr-hahn.de...
