www.CamOneTec.de
Bitte vor Inbetriebnahme sorgfältig lesen!
Dank der neusten 5.8GHz Technik ist der Bildschirm optimal für den
Vers.: 1.0
"CamOneTec", "CarCamOne" und das "FlyCamOne" Logo sind registrierte Marken von ACME the game company GmbH, Deutschland
© Copyright 2014 ACME the game company GmbH
Bedienungsanleitung

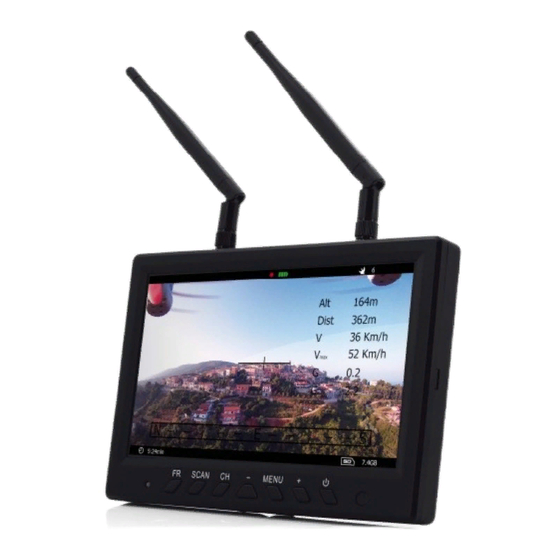

CamOne Stratos
7" Diversity Screen
Einsatz mit 2.4GHz / 355MHz RC-Anlagen geeignet.
Advertisement
Chapters
Table of Contents
Summary of Contents for CamOne Stratos
- Page 1 Bedienungsanleitung Bitte vor Inbetriebnahme sorgfältig lesen! CamOne Stratos 7” Diversity Screen Dank der neusten 5.8GHz Technik ist der Bildschirm optimal für den Einsatz mit 2.4GHz / 355MHz RC-Anlagen geeignet. Vers.: 1.0 “CamOneTec”, “CarCamOne” und das “FlyCamOne” Logo sind registrierte Marken von ACME the game company GmbH, Deutschland...
- Page 2 www.CamOneTec.de Sicherheitshinweise WARNUNG: SERVICE & SUPPORT BEACHTEN SIE FOLGENDE HINWEISE, ACME the game company GmbH UM STROMSCHLÄGE ODER SCHÄDEN Boikweg 24 AM PRODUKT AUSZUSCHLIESSEN: • SETZEN SIE DAS GERÄT NICHT REGEN, 33129 Delbrück Germany FEUCHTIGKEIT, TROPF- ODER SPRITZWASSER AUS BRINGEN SIE DAS GERÄT •...
-
Page 3: Table Of Contents
www.CamOneTec.de Inhaltsverzeichnis Lieferumfang ............................4 Inbetriebnahme ............................5 Akku laden.............................. 5 Sonnenschutz ............................6 Anschlüsse ............................. 6 Tastenerklärung ............................. 7 Bildschirmsymbole ..........................8 Menü ..............................8 Technische Daten........................... 9 Service und Reparatur..........................9 Zubehör ..............................10... -
Page 4: Lieferumfang
Lieferumfang Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen! CamOne Stratos Sonnenschutz 7“ Diversity Screen 2x 5.8GHz Empfängerantenne Bedienungsanleitung 12V DC-Kabel mit BEC-Buchse AV-Out Kabel Folgendes wird zur weiteren Inbetriebnahme benötigt: Halterung mit Standard-Stativschraube zur Befestigung des Gerätes... -
Page 5: Inbetriebnahme
Tauchen Sie ein in die faszinierenden Möglichkeiten der Foto- und Videowelt und übertragen Sie ihre Aufnahmen kabellos, sicher und live auch über eine große Entfernung. Der neu entwickelte CamOne Stratos 7“ 5,8GHz Diversity Screen trumpft mit modernster Technik auf und ist sowohl für den Hobby- als auch für den professionellen Einsatzbereich hervorragend geeignet. -
Page 6: Sonnenschutz
www.CamOneTec.de Dieser Akku sollte min. 7,4 Volt und 2000mAH haben. Bitte beachten Sie, dass Schäden, die aus unsachgemäßer Handhabung oder Anschluss einer nicht geeigneten Stromquelle resultieren, nicht von der Garantie abgedeckt sind. Führen Sie diese Arbeit daher sorgfältig und nur dann durch, wenn Sie sich mit der Technik auskennen und sich der entsprechenden Gefahren bewusst sind. -
Page 7: Tastenerklärung
www.CamOneTec.de Tastenerklärung Frequenzband Wahl Auswahl zwischen den Bändern A/B/F Scan Der Bildschirm durchsucht (Auto Scan Funktion) automatisch alle Bänder und Kanäle Manuelle Auswahl der Kanäle innerhalb des gewählten Frequenzbandes Minustaste Änderung der Bildschirm Helligkeit und Menüeinstellung MENU Doppelklick um in das Menü gelangen Plustaste Änderung der Bildschirm Helligkeit und Menüeinstellung Power (An/ Aus) -
Page 8: Bildschirmsymbole
www.CamOneTec.de Bildschirmsymbole Sobald Sie etwas umstellen wird es Ihnen direkt auf dem Bildschirm angezeigt. Egal ob Sie das Frequenzband oder den Kanal wechseln. Wenn die Batterieanzeige keine Ladestatusbalken mehr angezeigt , muss der Akku geladen werden. Menü Drücken Sie den „MENU“ Knopf zweimal um in die Menü-Auswahl zu gelangen. Sie können den Bildschirm nach Ihren Vorgaben einstellen. -
Page 9: Technische Daten
www.CamOneTec.de Technische Daten Bildschirmgröße: 7“ | 178 mm Abmessungen: 178 x 118 x 25 mm Auflösung: 800 x 480 Pixel Bildschirmtyp: TFT LCD Monitor, LED backlight Helligkeit: 400 - 450 cd/m2 Kontrast: 500:1 Funktionen: Zoom (Black Bars fade out) Halterung: Stativgewinde / Schiebeeinsatz Frequenz: ISM 5.8 GHz... -
Page 10: Zubehör
CamOne Video Transmitter – Art. Nr. FCHD91 - 5.8GHz 25mW - Reichweite 300 Meter - 30g leicht CamOne Gravity Air 2D Gimbal – Art. Nr. DJB131 - absorbiert Vibrationen und andere Einflüße von außen Tilt Position unabhängig der Fernsteuerung justierbar - Metallendanschläge - kompakte Bauweise CamOne infinity Full HD Kamera –... - Page 11 Manual Please read before use! CamOne Stratos 7” Diversity Screen Thanks to the newest 5.8GHz technology, the Diversity screen is ideal for use in combination with 2.4GHz / 355MHz RC Systems-. Vers.: 1.0 “CamOneTec”, “CarCamOne” and the “FlyCamOne” Logo are registered trademarks of ACME the game company GmbH, Germany...
- Page 12 www.CamOneTec.de Safety Advice WARNING: SERVICE & SUPPORT Follow these instruction to prevent damage of the unit: ACME the game company GmbH Boikweg 24 • DO NOT USE UNPROTECTED IF 33129 Delbrück RAIN OR WATER. PREVENT Germany CONTACT WITH ANY KIND OF LIQUIDS.
- Page 13 www.CamOneTec.de Index Content of the box ..........................4 Activation……............................5 Charging the battery......................... 5 Sunshield ............................6 Connection Ports ............................ 6 Buttons………… ............................. 7 Display Icons……........................... 8 Menu ..............................8 Technical Details............................. 9 Service………………..........................9 Accessories ............................10...
- Page 14 Content of the box Please check the completeness before use! CamOne Stratos Sun Shield 7“ Diversity Screen 2x 5.8GHz Antenna Manual 12V DC-Cable with BEC-Port AV-Out Cable Further recommended equipment for using the product: Mount with standard Tripod- Screw for fixation...
- Page 15 Step into the fascinating possibilities of the Photo- and Video world and transmit your recordings wireless, safe and live over a long distance. The new developed CamOne Stratos 7“ 5.8GHz Diversity Screen boasts with latest technology and and is perfectly suited for amateur- and professional applications.
- Page 16 www.CamOneTec.de Sunshield Add the sunshield to use the screen in brightlight without limitations. Simply fix it around the screen. Connection Ports...
- Page 17 www.CamOneTec.de Buttons Frequency Selector Select between bands A/B/F Scan The screen automatically scans all channels Manual selection of the channels in the selected frequency Minus- button Adjustment of the Brightness and marked Menu selection MENU Double- press to enter the Menu Plus- button Adjustment of the brightness and selected Menu option Power (On/ Off)
- Page 18 www.CamOneTec.de Display Icons Changes will be shown on the display, no matter if you change the frequency or channel. If the battery indicator shows an empty battery ( ), the battery needs to be recharged. Menu Double press the „MENU“ button to enter the Menu. Here you can adjust the settings according to your needs.
- Page 19 www.CamOneTec.de Technical Details Screen size: 7“ | 178 mm Total size: 178 x 118 x 25 mm Resolution: 800 x 480 Pixel Screen type: TFT LCD Monitor, LED backlight Brightness: 400 - 450 cd/m2 Contrast: 500:1 Functions: Zoom (Black Bars fade out) Fixation: Tripod thread / Shifter Frequency:...
- Page 20 Mount the screen directly to your RC- Controller. Art.No.: Product FCHD7X CamOne Screenmount FCHD77-N Stratos Power Adaptor 220V 12V | 1,5A | 3,5mm FCHD38 FlyCamOne FPV-Head with 2 servos FCHD58 FlyCamOne HD RX Cable FCHD15 FlyCamOne HD GPS Module FCHD20...
- Page 21 Manuel d’utilisation A lire attentivement avant d’utiliser l’écran! CamOne Stratos Ecran 7” Diversity Nouvelle technologie 5.8GHz pour une utilisation optimisée avec des systèmes RC en 2.4GHz / 355MHz Vers.:1.0 “CamOneTec”, “CarCamOne” and “FlyCamOne” are registered Trademarks by ACME the game company GmbH, Germany...
- Page 22 www.CamOneTec.de Conseil de sécurité Avertissements: Il est indispensable de suivre les instructions ci-après SERVICE & SUPPORT afin d’éviter d’endommager votre caméra: ACME the game company GmbH -NE PAS UTILISER LE PRODUIT EN CONDITIONS Boikweg 24 PLUVIEUSES. -N’UTILISER QUE LES ACCESSOIRES 33129 Delbrück COMPATIBLES Allemagne...
- Page 23 www.CamOneTec.de Sommaire Contenu de la boite ..........................4 Mise en marche…........................... 5 Charge de la batterie..........................6 Pare soleil…............................6 Ports de raccordement..........................6 Boutons…………............................. 7 Icones……………............................ 8 Menu ..............................8 Caractéristiques techniques……………………………………………………………………………………..9 Service………………..........................9 Accessoire ............................10...
-
Page 24: Contenu De La Boite
Contenu de la boite Assurez-vous que le matériel est complet avant de commencer à l’utiliser. CamOne Stratos Pare soleil Ecran 7“ Diversity 2x 5.8GHz Antennes Manuel Câble 12V DC- avec BEC AV-Out Les accessoires suivants sont nécessaires pour utiliser l’écran:... -
Page 25: Charge De La Batterie
C’est un accessoire indispensable vous permettant de nouvelles possibilités dans le monde fascinant de la retransmission sans fil sécurisée de photo et vidéo sur des longues distances. Le nouvel écran CamOne Stratos 7“ 5.8GHz Diversity équipé des dernières technologies de retransmission est idéal pour les amateurs mais également pour les professionnels. -
Page 26: Pare Soleil
www.CamOneTec.de ATTENTION, l’utilisation inappropriée des différents ports de connexion ainsi que d’une source d’alimentation inadéquate pourraient endommager l’écran. Dans ce cas, aucune garantie ne pourra être appliquée. Nous vous recommandons donc de manipuler le matériel avec soin et de vous assurer de vos compétences techniques! Pare soleil Utilisez-le en cas de forte luminosité. -
Page 27: Boutons
www.CamOneTec.de Boutons Sélecteur de fréquences Sélectionner parmi les fréquences A/B/F Balayage des fréquences L’écran balaye automatiquement les fréquences Sélection manuelle des canaux dans la fréquence sélectionnée Bouton moins - Ajustement de la luminosité et sélection dans le menu MENU Appuyer deux fois pour entrer dans le Menu Bouton plus + Ajustement de la luminosité... -
Page 28: Icones
www.CamOneTec.de Icones Les modifications sont affichées sur l’écran et ce même si vous changez de fréquence ou de canal. Si le voyant des batteries montre une batterie vide ( ), vous devez charger la batterie. Menu Appuyer deux fois sur „MENU“ pour accéder au menu Vous pourrez alors ajuster les réglages selon vos besoins. -
Page 29: Caractéristiques Techniques
www.CamOneTec.de Caractéristiques techniques Taille : 7“ | 178 mm Dimensions: 178 x 118 x 25 mm Résolution: 800 x 480 Pixel Type d’écran: TFT LCD, LED backlight Luminosité: 400 - 450 cd/m2 Contraste: 500:1 Fonctions: Zoom (Suppression de la barre du menu) Fixation: Vis Trépieds / Maintien Fréquence:... -
Page 30: Accessoire
Permet de monter l’écran directement sur une télécommande. Art.No.: Référence FCHD7X Fixation écran CamOne FCHD77-N Aadaptateur pour écran Stratos 220V 12V | 1,5A | 3,5mm FCHD38 FlyCamOne tête FPV avec 2 servos FCHD58 FlyCamOne HD Cordon RX FCHD15 FlyCamOne HD Module GPS...
