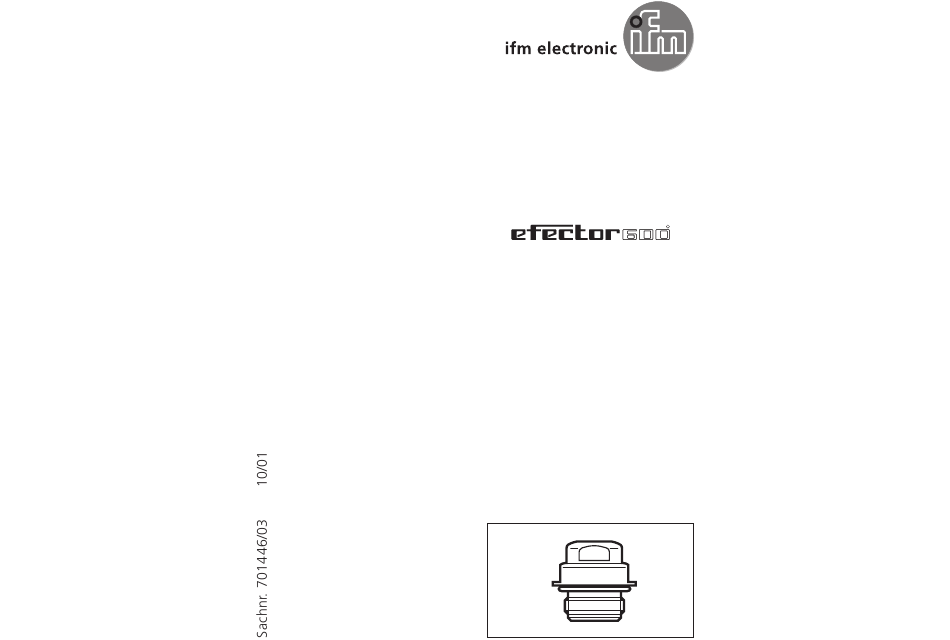

- Page 1 Montageanleitung Installation Instructions Notice de Montage Variable Klemmverschraubung Variable clamp fitting Adaptateur autoserrant E34110...
- Page 2 Bestimmungsgemäße Verwendung Montage • Totraumfreie Adaption von ifm-Temperatursensoren TA / TT mit Durchmesser 10 mm. • Durch Aseptoflex-Adapter ist die Klemmverschraubung adaptierbar an unterschiedliche Prozeßanschlüsse. Adapter sind gesondert als Zubehör zu bestellen. • Die Eintauchtiefe des Sensors kann an die jeweilige Applikation angepaßt werden.
- Page 3 Function and features Installation • Flush installation of ifm TA / TT temperature sensors with 10 mm diameter. • The clamp fitting is adaptable for various process fittings (Aseptoflex adapters to be ordered separately as accessories. • The installation depth of the temperature probe can be adjusted to suit the particular application.
- Page 4 1. Faire glisser l'adaptateur sur le capteur et régler le capteur à la pro- joint torique EPDM fourni). fondeur d'installation souhaitée (L). F = adaptateur process ifm 2. Serrer la vis de serrage (B) sur l'adaptateur process ifm (F) avec une (avec dispositif de serrage) clé dynamométrique. Couple de serrage maxi 25 Nm.
