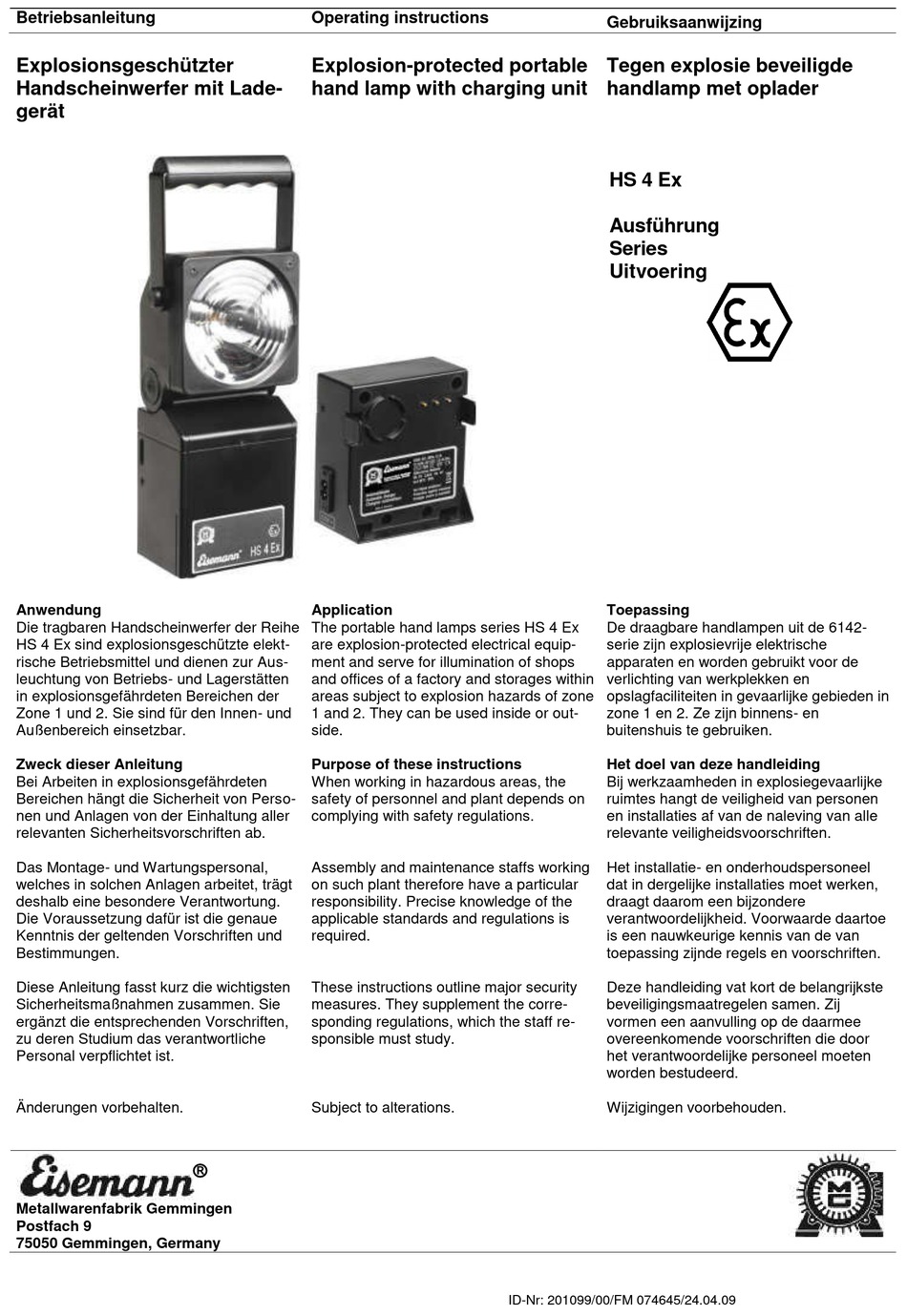

Betriebsanleitung
Explosionsgeschützter
Handscheinwerfer mit Lade-
gerät
Anwendung
Die tragbaren Handscheinwerfer der Reihe
HS 4 Ex sind explosionsgeschützte elekt-
rische Betriebsmittel und dienen zur Aus-
leuchtung von Betriebs- und Lagerstätten
in explosionsgefährdeten Bereichen der
Zone 1 und 2. Sie sind für den Innen- und
Außenbereich einsetzbar.
Zweck dieser Anleitung
Bei Arbeiten in explosionsgefährdeten
Bereichen hängt die Sicherheit von Perso-
nen und Anlagen von der Einhaltung aller
relevanten Sicherheitsvorschriften ab.
Das Montage- und Wartungspersonal,
welches in solchen Anlagen arbeitet, trägt
deshalb eine besondere Verantwortung.
Die Voraussetzung dafür ist die genaue
Kenntnis der geltenden Vorschriften und
Bestimmungen.
Diese Anleitung fasst kurz die wichtigsten
Sicherheitsmaßnahmen zusammen. Sie
ergänzt die entsprechenden Vorschriften,
zu deren Studium das verantwortliche
Personal verpflichtet ist.
Änderungen vorbehalten.
Metallwarenfabrik Gemmingen
Postfach 9
75050 Gemmingen, Germany
Operating instructions

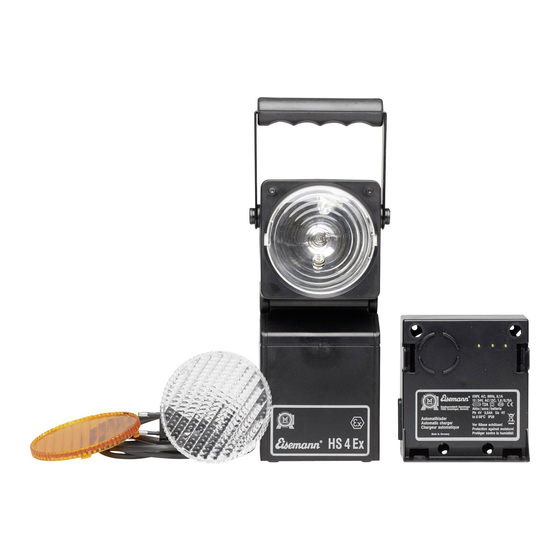

Explosion-protected portable
hand lamp with charging unit
Application
The portable hand lamps series HS 4 Ex
are explosion-protected electrical equip-
ment and serve for illumination of shops
and offices of a factory and storages within
areas subject to explosion hazards of zone
1 and 2. They can be used inside or out-
side.
Purpose of these instructions
When working in hazardous areas, the
safety of personnel and plant depends on
complying with safety regulations.
Assembly and maintenance staffs working
on such plant therefore have a particular
responsibility. Precise knowledge of the
applicable standards and regulations is
required.
These instructions outline major security
measures. They supplement the corre-
sponding regulations, which the staff re-
sponsible must study.
Subject to alterations.
Gebruiksaanwijzing
Tegen explosie beveiligde
handlamp met oplader
HS 4 Ex
Ausführung
Series
Uitvoering
Toepassing
De draagbare handlampen uit de 6142-
serie zijn explosievrije elektrische
apparaten en worden gebruikt voor de
verlichting van werkplekken en
opslagfaciliteiten in gevaarlijke gebieden in
zone 1 en 2. Ze zijn binnens- en
buitenshuis te gebruiken.
Het doel van deze handleiding
Bij werkzaamheden in explosiegevaarlijke
ruimtes hangt de veiligheid van personen
en installaties af van de naleving van alle
relevante veiligheidsvoorschriften.
Het installatie- en onderhoudspersoneel
dat in dergelijke installaties moet werken,
draagt daarom een bijzondere
verantwoordelijkheid. Voorwaarde daartoe
is een nauwkeurige kennis van de van
toepassing zijnde regels en voorschriften.
Deze handleiding vat kort de belangrijkste
beveiligingsmaatregelen samen. Zij
vormen een aanvulling op de daarmee
overeenkomende voorschriften die door
het verantwoordelijke personeel moeten
worden bestudeerd.
Wijzigingen voorbehouden.
ID-Nr: 201099/00/FM 074645/24.04.09
