Stecksystem ORION PLUS
Großfachregale
Rayonnages à grands compartiments
Grootvakstellingen
Large shelves

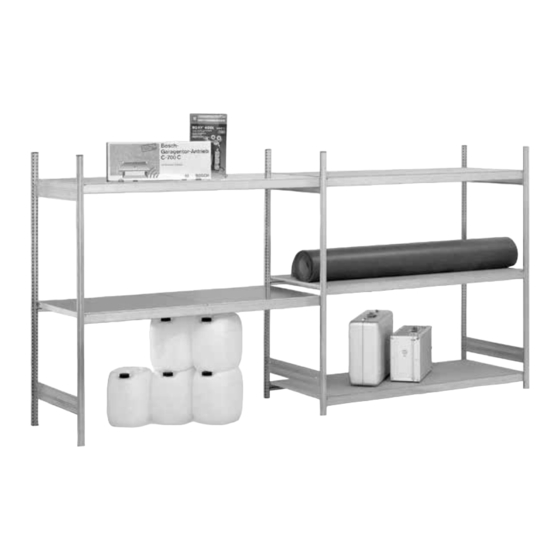

Grundregal
Étagère de base
Basisstelling
Basic rack
T
HGA-350-1/0
Anbauregal
Étagère supplémentaire
Aanbouwstelling
Add-on rack
Aufbauanleitung
D
Notice de Montage
F
NL
Handling voor montage
GB
Assembly instruction
D
Großfachregal - Stecksystem ORION PLUS
Aufbau- und Betriebsanleitung
Sehr geehrter Kunde,
die Ihnen gelieferten Regale sind gütegesichert nach den Güte- und
Prüfbestimmungen RAL-RG 614/1, sie entsprechen dem Gerätesicherheits-
gesetz GSG sowie den U V V für Lagereinrichtungen und Geräte des
Hauptverbandes der gewerblichen Berufsgenossenschaften DGUV Regel
108-007.
Damit die Regale die an sie gestellten Anforderungen erfüllen können und
um ihre Funktionsfähigkeit auch in Zukunft zu erhalten, ist es unbedingt
erforderlich, die Aufbau- und Betriebsanleitung genau zu beachten.
Rayonnages à grands compartiments -
F
Système enfichable ORION PLUS
Instructions de montage et d'utilisation
Cher client,
Les rayonnages doivent être montés et utilisés suivant les instructions repri-
ses ci-dessus. Ainsi peuvent-ils être chargés sans problèmes; leur caractère
fonctionnel et la sécurité de travail sont garantis.
Grootvakstelling-steeksysteem ORION PLUS
NL
Richtijnen en montagehandeidung
Geachte klant,
De rekken moeten gemonteerd en gebruikt worden volgens de hieronder
vermelde instructies. Enkel dan kunnen zij met de aangegeven gewichten
belast worden. Veiligheid en funktionaltiteit zijn dan gewaarborgd.
Large boltless shelf system ORION PLUS
GB
Instructions for assembly and use
Dear customer,
To ensure that the shelves meet the demands placed on them and also
retain their function in future, it is essential that you follow the assembly
instructions and instructions for use.
Anbauregale werden in gleicher Weise an das stehende Grundregal
D
angebaut.
Étagères supplémentaires sont fixées de manière identique à l'étagère de
F
base.
Aanbouwstellingen worden op dezelfde manier aan de reeds aanwezige
NL
basisstelling opgebouwd.
GB
Shelf extensions are attached in the same ways to the standing basic shelf.
350 kg
1
Advertisement
Related Manuals for RAL ORION PLUS
Summary of Contents for RAL ORION PLUS
- Page 1 Aufbau- und Betriebsanleitung Sehr geehrter Kunde, die Ihnen gelieferten Regale sind gütegesichert nach den Güte- und Prüfbestimmungen RAL-RG 614/1, sie entsprechen dem Gerätesicherheits- gesetz GSG sowie den U V V für Lagereinrichtungen und Geräte des Hauptverbandes der gewerblichen Berufsgenossenschaften DGUV Regel 108-007.
- Page 2 Aufbauanleitung Notice de Montage Handling voor montage Assembly instruction Zwei Stützprofile im Abstand der Stützenverbinder anordnen (Abb. 1). Stützen- Anordnung der Stützenverbinder Abb. 1 verbinder entsprechend Abb. 2 (die Pfeile zeigen in Richtung des Fußbodens) Disposition des raidisseurs de montants einsetzen und mit einen Gummihammer o.ä.
- Page 3 Montage der Großfachregale mit Spanplatte Aufbauanleitung Montage des rayonnages à grands compartiments avec fonds en panneau de copeaux Notice de Montage Montage van de grootvakstellingen voorzien van spaanplaat Handling voor montage Assembly instruction Assembly of the large shelves with chipboard panel ...
- Page 4 Aufbauanleitung Montage der Großfachregale mit Stahlböden Notice de Montage Montage des rayonnages à grands compartiments avec fonds en acier Handling voor montage Montage van de grootvakstellingen voorzien van stalen bodems Assembly instruction Assembly of the large shelves with steel panels ...
- Page 5 Maximale Fach- und Feldlasten für Großfachregale Aufbauanleitung Charges max. par rayonnage et par compartiment pour les rayonnages à grands Notice de Montage compartiments Handling voor montage Maximale vak- en veldbelasting voor grootvakstellingen Assembly instruction ...
- Page 6 Aufbauanleitung Wichtige technische Hinweise Notice de Montage Remarque technique importante Handling voor montage Belangrijke technische aanwijzingen Assembly instruction Important technical information Max. Max. Beachten Sie bitte, dass die Stützrahmen senkrecht stehen. Eine Abweichung um ein Dreihundertfünfzigstel der H/350 H/350 Höhe kann toleriert werden, ggf.
