- INSTALLATION ET FIXATION

La sortie du câble d'alimentation à travers le mur doit se faire dans la superficie de
l'appareil pour éviter d'être visible après installation. Pour faciliter la mise en place et
respecter la cote minimale de 150 mm du bas de l'appareil par rapport au sol (Fig.D).
∙ libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos de
l'appareil (Rep. 1 Fig.D).

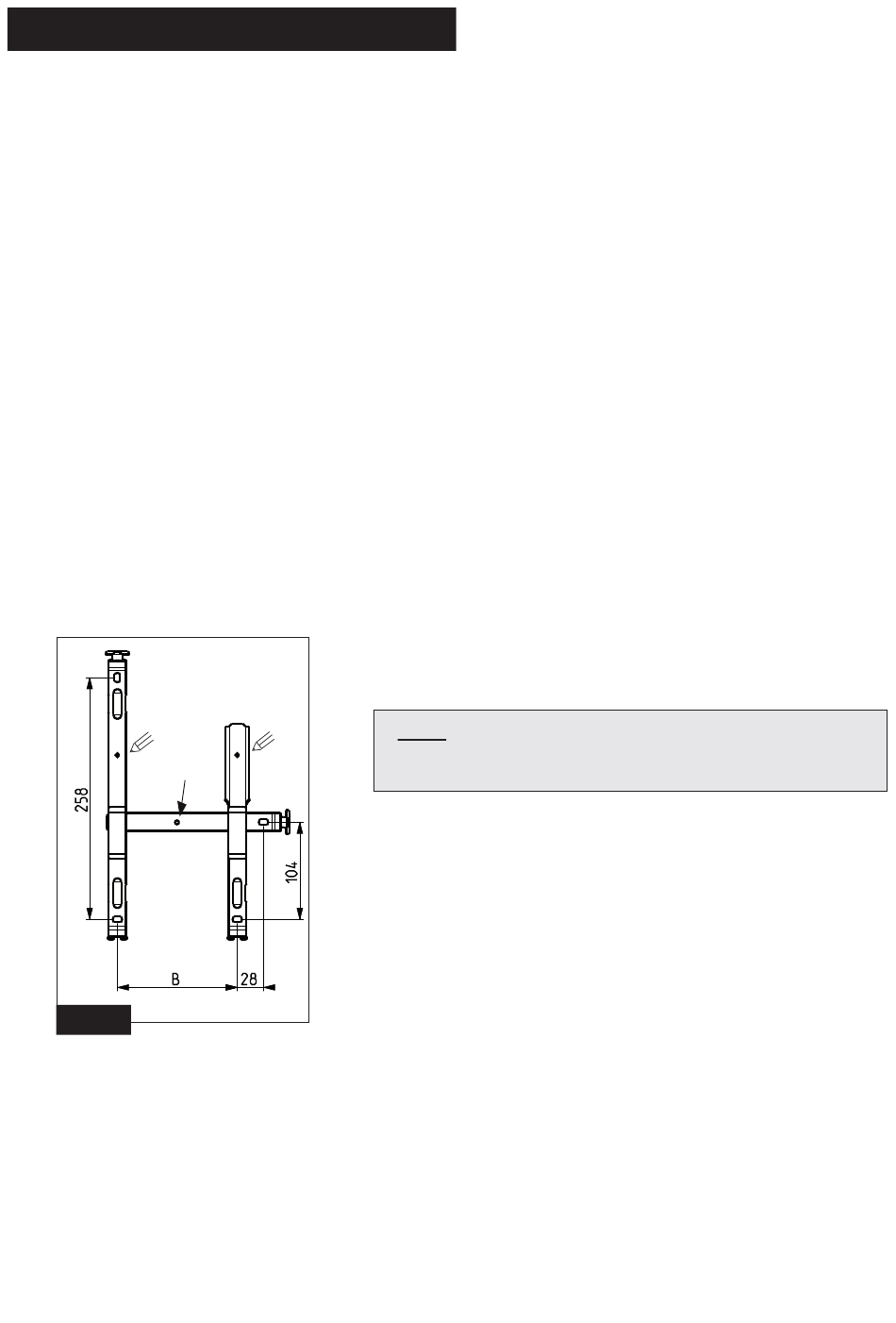

∙ utiliser le dosseret comme gabarit de marquage en le déposant au sol contre
le mur. Pointer les trous du dosseret (Rep. A Fig. C) pour marquer les fixations
inférieures.
∙ repositionner le dosseret pour faire correspondre les marques avec les trous des
fixations inférieures.
∙ vérifier l'horizontalité du dosseret, marquer les 2 trous de fixation supérieure, puis
percer les 4 trous ainsi repérés.
∙ replacer le dosseret au mur et fixer à l'aide de 4 vis diam.5,5mm max.
A
B
Fig. C
4.
500=>1250W
A
2
28
Nota : Pour centrer latéralement votre appareil,
aidez-vous du trou rep. 2 Fig. C&D.
