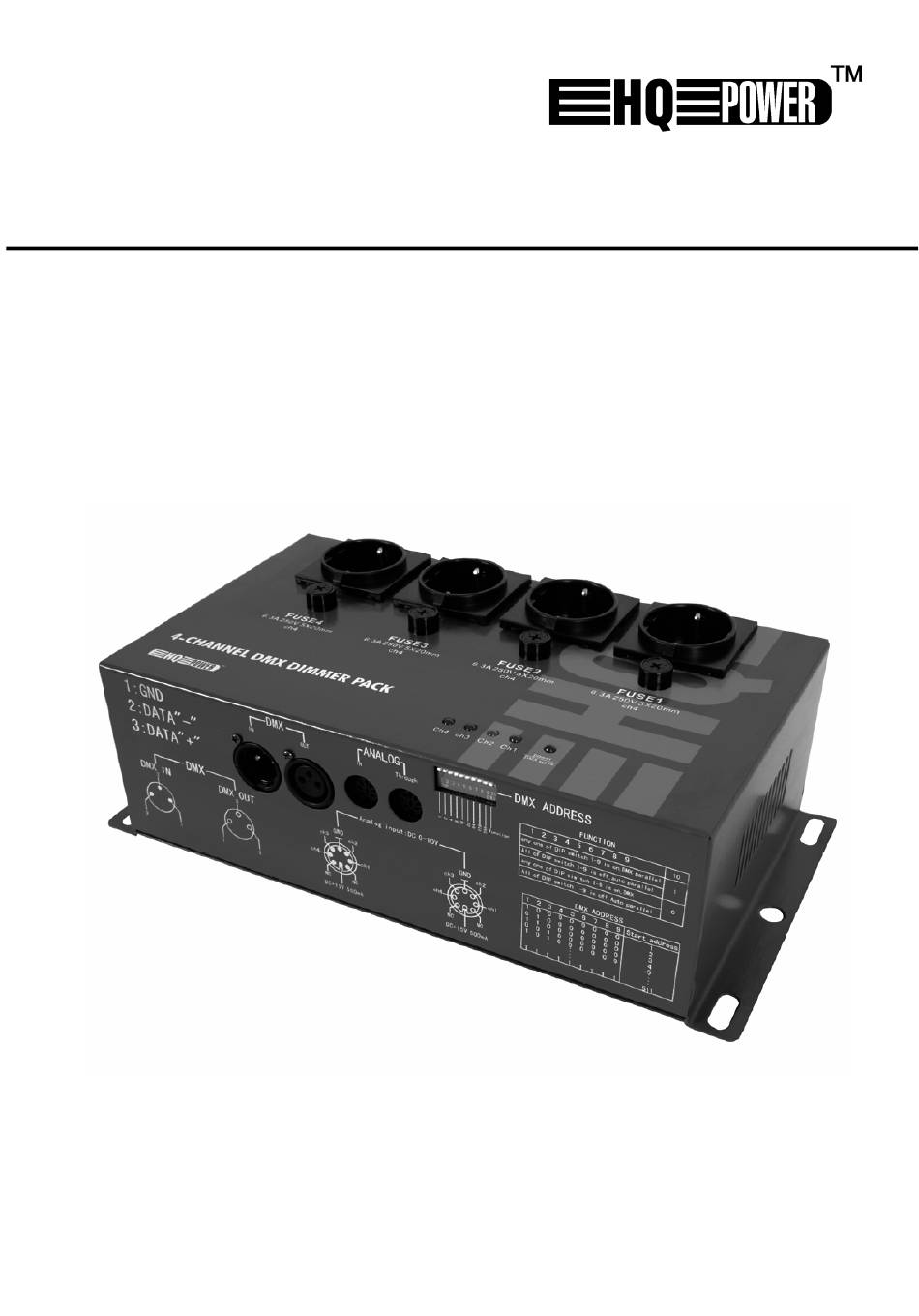

- Page 1 VDPDP152 4-CHANNEL DMX DIMMER PACK 4-KANAALS DMX DIMMERPACK BLOC DE PUISSANCE DMX 4 CANAUX DIMMER PACK DMX DE 4 CANALES 4-KANAL-DMX-DIMMER PACK USER MANUAL GEBRUIKERSHANDLEIDING NOTICE D’EMPLOI MANUAL DEL USUARIO BEDIENUNGSANLEITUNG...
- Page 2 VDPDP152 VELLEMAN...
- Page 3 VDPDP152 VELLEMAN...

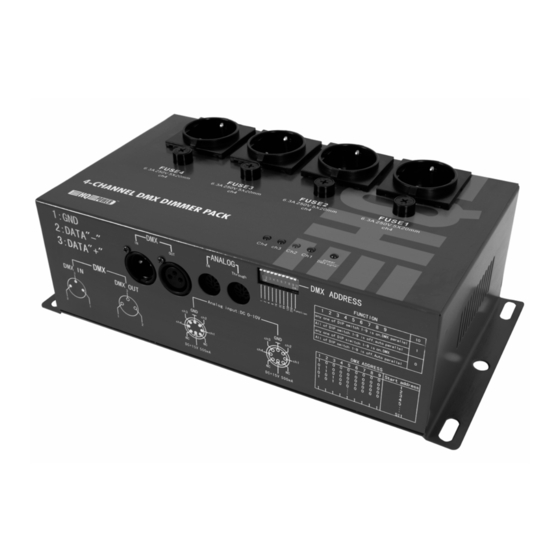

- Page 4 If in doubt, contact your local waste disposal authorities. Thank you for buying the VDPDP152! Please read the manual carefully before bringing this device into service. This device is 4-channel dimming power pack with LED indication, controlled by analogue input or DMX input, while also providing a power supply for an analogue controller.
- Page 5 3-pin XLR cable. Connect the load with the SCHUKO output sockets. Define the DMX start address of the device by means of the DIP switches according to the table given below : Fig. 3 VDPDP152 VELLEMAN...
-
Page 6: Technical Specifications
8. Technical Specifications Power Supply 230Vac / 50Hz Number of channels Maximum total load max. 3520W Maximum total current max. 16A Maximum load per channel 1100W Output connections 4 x SCHUKO socket Analogue input/output 8-pin DIN socket (0-10Vdc) VDPDP152 VELLEMAN... - Page 7 Dank u voor uw aankoop ! Lees de handleiding voor u het toestel in gebruik neemt. De VDPDP152 is een 4-kanaals DMX dimmerpack met LED aanduiding, gestuurd via analoge of DMX ingang. Het toestel biedt tegelijkertijd ook de nodige voedingsspanning voor uw analoge controller. Ga na of het toestel werd beschadigd tijdens het transport.
-
Page 8: Algemene Richtlijnen
Sluit het toestel aan op het lichtnet en schakel de stroomonderbreker in wanneer alle aansluitingen zijn uitgevoerd. Regel de uitgang van de analoge controller om de overeenkomstige belasting op het geselecteerde kanaal te regelen. Merk op dat elke kanaal is uitgerust met een uitgangsLED die de huidige status van het kanaal aangeeft. VDPDP152 VELLEMAN... -
Page 9: Reiniging En Onderhoud
Nous vous remercions de votre achat ! Lisez le présent manuel attentivement avant la mise en service de l'appareil. Le VDPDP152 est un bloc de puissance DMX à 4 canaux avec indication LED, piloté par une entrée DMX ou une entrée analogique. -
Page 10: Prescriptions De Sécurité
• Il est interdit de modifier l'appareil pour des raisons de sécurité. • La garantie est invalidée si vous enlevez l'autocollant portant le numéro de série. Employez le VDPDP152 uniquement pour les applications décrites dans ce manuel afin d'éviter les courts-circuits, les brûlures, les électrochocs, etc. -
Page 11: Instructions D'opération
Entrée/sortie DMX connexion XLR 3 broches 4 x F6.3A, 250Vca (5 x 20mm) (référence : FF6.3N), disjoncteur 16A Fusibles Dimensions 318 x 165 x 96mm Poids 2.95kg Les données de ce manuel peuvent être modifiées sans notification préalable. VDPDP152 VELLEMAN... -
Page 12: Introducción & Características
3. Normas generales • Este aparato es un efecto de luz para uso profesional en una discoteca, un teatro, etc. El VDPDP152 sólo está permitido para una conexión con una fuente de corriente CA de máx. 230Vca/50Hz y para el uso en interiores. -
Page 13: Instrucciones De Operación
• No quite el código de barras de serie del aparato. En caso de que esto ocurra la garantía ya no es válida. Utilice sólo el VDPDP152 para las aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, explosión de la lámpara, etc. -
Page 14: Limpieza Y Mantenimiento
XLR 3 polos 4 x F6.3A, 250Vca (5 x 20mm) (Referencia: FF6.3N), Fusibles disyuntor 16A Dimensiones 318 x 165 x 96mm Peso 2.95kg Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso. VDPDP152 VELLEMAN... -
Page 15: Einführung & Eigenschaften
Wir bedanken uns für den Kauf des VDPDP152! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Der VDPDP152 ist ein 4-Kanal DMX Dimmer Pack mit LED-Anzeige, das über einen analogen oder DMX- Eingang gesteuert wird. Das Gerät verfügt zugleich auch über die erforderliche Netzspannung für den analogen Controller. - Page 16 Versuchen Sie nie, das Gerät selber zu reparieren. Öffnen Sie das Gehäuse nur, wenn Sie eine Sicherung durch eine gleichen Typs ersetzen. Schrauben Sie den Sicherungshalter mit einem Schraubendreher los, Entfernen Sie die defekte Sicherung und setzen Sie eine neue ein Setzen Sie den Sicherungshalter vorsichtig wieder auf und schrauben Sie ihn wieder fest. VDPDP152 VELLEMAN...
-
Page 17: Reinigung Und Wartung
Analoger Eingang/-Ausgang 8-pol. DIN-Anschluss (0-10Vdc) DMX-Eingang/-Ausgang 3-pol. XLR-Anschluss 4 x F6.3A, 250Vac (5 x 20mm) (Bestell-Nr. : FF6.3N), Sicherungen Stromunterbrecher 16A Abmessungen 318 x 165 x 96mm Gewicht 2.95kg Änderungen in Technik und Ausstattung ohne vorherige Ankündigung vorbehalten. VDPDP152 VELLEMAN...
