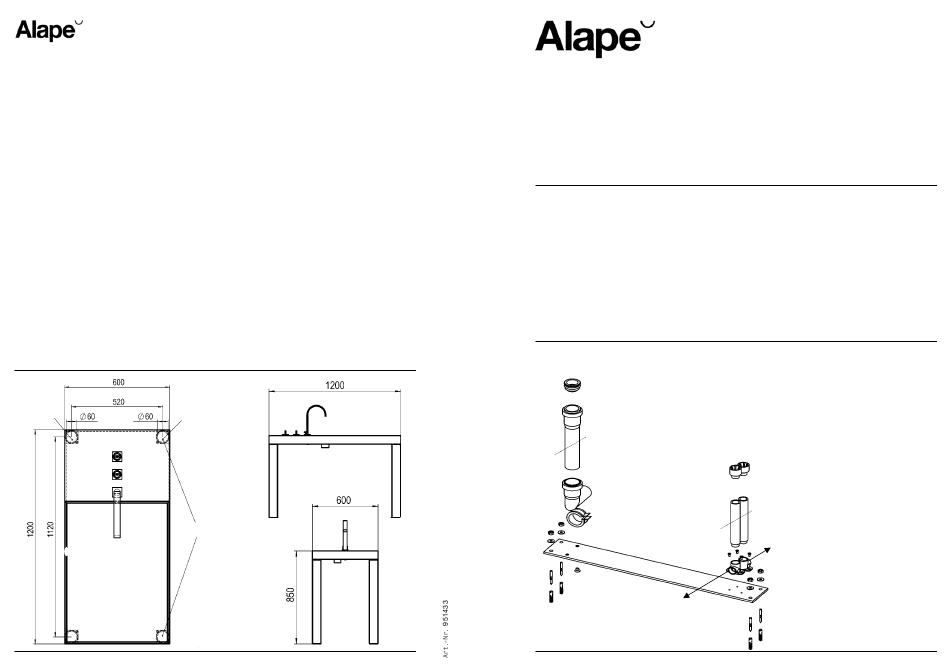

Montage- und Anschlussmaße
Mounting and connection measurements
Betty Blue
Ablauf DN40
Zulauf
2 x ½"
Water drainage
DN40
Water supply
2 x ½"
*OKFF = Oberkante Fertigfußboden/ FFL = Finished floor level
Montageeinheit
auf OKFF
adjusting units on
top of the
finished floor.
Montageanleitung Betty Blue
Installation instructions Betty Blue
1.
Montagevorbereitung Rohfußboden.
2.
Befestigung der Verstelleinheiten auf Fertigfußboden.
3.
Installation von Wasser Zu-/ und Ablauf.
4.
Waschtischhöhe ausrichten.
5.
Reinigung Betty Blue.
1.
Preparing for installation on the unfinished floor.
2.
3.
4.
5.
1.
Montagevorbereitung Rohfußboden
Empfehlung: Einsatz Montageset Betty Blue. Art.-Nr. 9500 700 000
Preparing for installation on the unfinished floor.
Höhe anpassen an OKFF.
Adjusted to the level of
the top edge of the
finished floor
3
DN 40
Ablauf
DN40
drainage
Höhe anpassen an OKFF.
Adjusted to the level of
the top edge of the
finished floor
1
½" Zulauf
½" Supply
Bodenplatte (1) auf Oberkante
Rohfußboden (OKRF) befestigen.
Einzelteile gemäß Explosionszeichnung
montieren.
Wasser Zu-/ Ablauf (2 / 3) müssen auf
die Höhe der Oberkante Fertigfußboden
(OKFF) angepasst werden.
Alle Installationseinheiten
fachgerecht abdichten.
Achtung: Druckprüfung durchführen!
Falls Montageset für Betty Blue
(Art.-Nr. 9500 700 000) nicht
zusätzlich bestellt wurde, bitte
Wasseranschlüsse gemäß technischer
Montagezeichnung (siehe Rückseite)
einhalten.
Fix floor plate (1) on top of the
2
unfinished floor
½" Zulauf
Fit individual parts as shown in the
½" Supply
exploded view.
Water supply / drainage (2 / 3) must
be adjusted to the level of the top
edge of the finished floor.
Professionally seal all installation
units.
Attention: Do a pressure test!
If you did not order the additional
Betty Blue fitting set (product no.
9500 700 000), please keep water
connections in line with the technical
installation drawing (see reverse).
951433/070619
