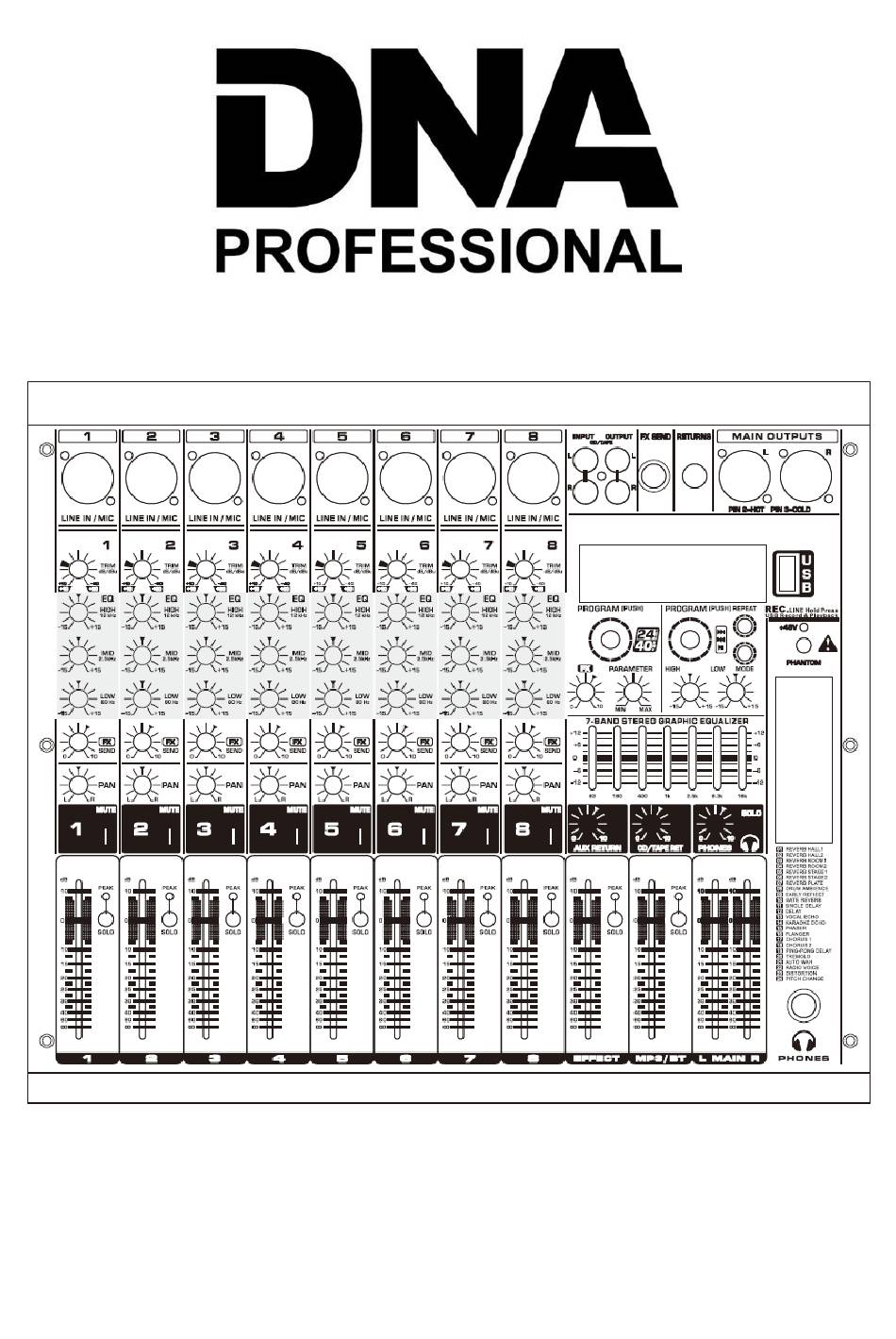

- Page 1 HLC SERIES MIXERS User manual Instrukcja obsługi...
-
Page 2: Input Channel Section
ENGLISH A. Input channel section LINE/MIC The unbalanced Mic input is provided for the use of a unblalnce mic and is designed to accept a unbalanced high impedance input signal. (This use for connection Deck, Turntable, Keyboard ate,.) GAIN CONTROL Adjusts input sensitivity from -60dB to -20dB with the -20dB pad switch in the out position, and -40dB to 0dB when the -20dB pad switch is pushed. -
Page 3: Master Section
B. Master section STEREO OUTPUT JACK (LEFT ] RIGHT) In this section, the final confirmed sound can be send to main amplifier through XLR & 1/4 jack. STEREO FX RETURNS & SENDS This can be used to connect all kinds of effects form outside. STEREO FX RETURNS &... -
Page 4: Power Switch
C. Rear Panel POWER SWITCH Push marked (1), when you want to operate. The LED (SEE NO.33) will be turned on when working POWER JACK This is out of connect the power supply (2 x AC 120V or 230V) jack. D. -
Page 5: How To Operate
F. How to Operate 1. Above all, it is necessary to confirm power voltage. 2. Make sure this appliance power switch is off when connecting the plug of power cord with outlet 3. Set every controls to the positions stated below to avoid loud blasts. Loud blasts may cause damage for your speaker system or your ears when you are wearing headphone. -
Page 6: Block Diagram
H. Block diagram... - Page 7 POLSKI A. Sekcja kanałów wejściowych LINE/MIC Niezbalanowane wejścia mikrofonowe przeznaczone są do wprowadzenia sygnału wejściowego o wysokiej impedancji (do użycia z gramofonami, konsolami DJ, instrumentami klawiszowymi, itd.) GAIN Reguluje poziom wejściowy w zakresie -60dB do -20dB z przełącznikiem pad -20dB w pozycji wyjściowej oraz -40dB do 0dB kiedy pad jest wciśnięty.
- Page 8 B. Sekcja główna MAIN OUTPUTS (LEFT / RIGHT) Te wyjścia odpowiadają za wyprowadzenie końcowego sygnału do wzmacniacza lub kolumn za pomocą kabli XLR lub Jack. STEREO FX RETURNS Służy do wprowadzenia sygnału powrotnego z zewnętrznego urządzenia. STEREO FX SENDS Służy do wyprowadzenia sygnału do zewnętrznego urządzenia. OUTPUT CD/TAPE Złącza te służą...
-
Page 9: Panel Tylny
C. Panel tylny PRZEŁĄCZNIK ZASILANIA Służy do włączania i wyłączania konsoli. Dioda LED wewnątrz przełącznika będzie się świeciła w momencie podawania zasilania. ZŁĄCZE ZASILANIA. D. Rozwiązywanie problemów Naprawy wszelkiego rodzaju wymagają interwencji specjalisty, jednak podstawowe problemy możesz wykryć samodzielnie jeśli postępował będziesz zgodnie z kilkoma zaleceniami: •... - Page 10 F. Użytkowanie 1. Przede wszystkim należy sprawdzić zasilanie. 2. Upewnij się, że przełącznik zasilania jest w pozycji OFF przed podłączeniem przewodu. 3. Ustaw wszystkie potencjometry na minimum aby uniknąć głośnych sygnałów. Nagły, głośny gwizd może spowodować uszkodzenie systemu nagłośnieniowego oraz słuchu. Suwaki Main L-R, Sub 1-2, Effect oraz kanałów Kontrola gain Obróc maksymalnie w lewo...
- Page 11 H. Diagram block...
