Original Users Manual
Оригинално ръководство за експлоатация
ROTARY HAMMER
ПЕРФОРАТОР
Z1А-HB-2614 / RR RH-10
Producer/Производител: KPT Ltd
8F, Building 9, North Bank Fortune Centre, Jiangbei District, Ningbo, 315020, PRC
Importer/ Вносител: Дженерал Дистрибюшън АД, 1784 София, ж.к. Младост 1, бул.
„Андрей Ляпчев" №51, тел. 02/8177600, e-mail: office@generaldistribution.bg
WARNING! For your safety read carefully the original user's manual before operating
with the machine.
ВНИМАНИЕ! За вашата безопасност, прочетете инструкцията внимателно преди
да използвате машината!
Advertisement
Summary of Contents for Raptor Z1A-HB-2614 / RR RH-10

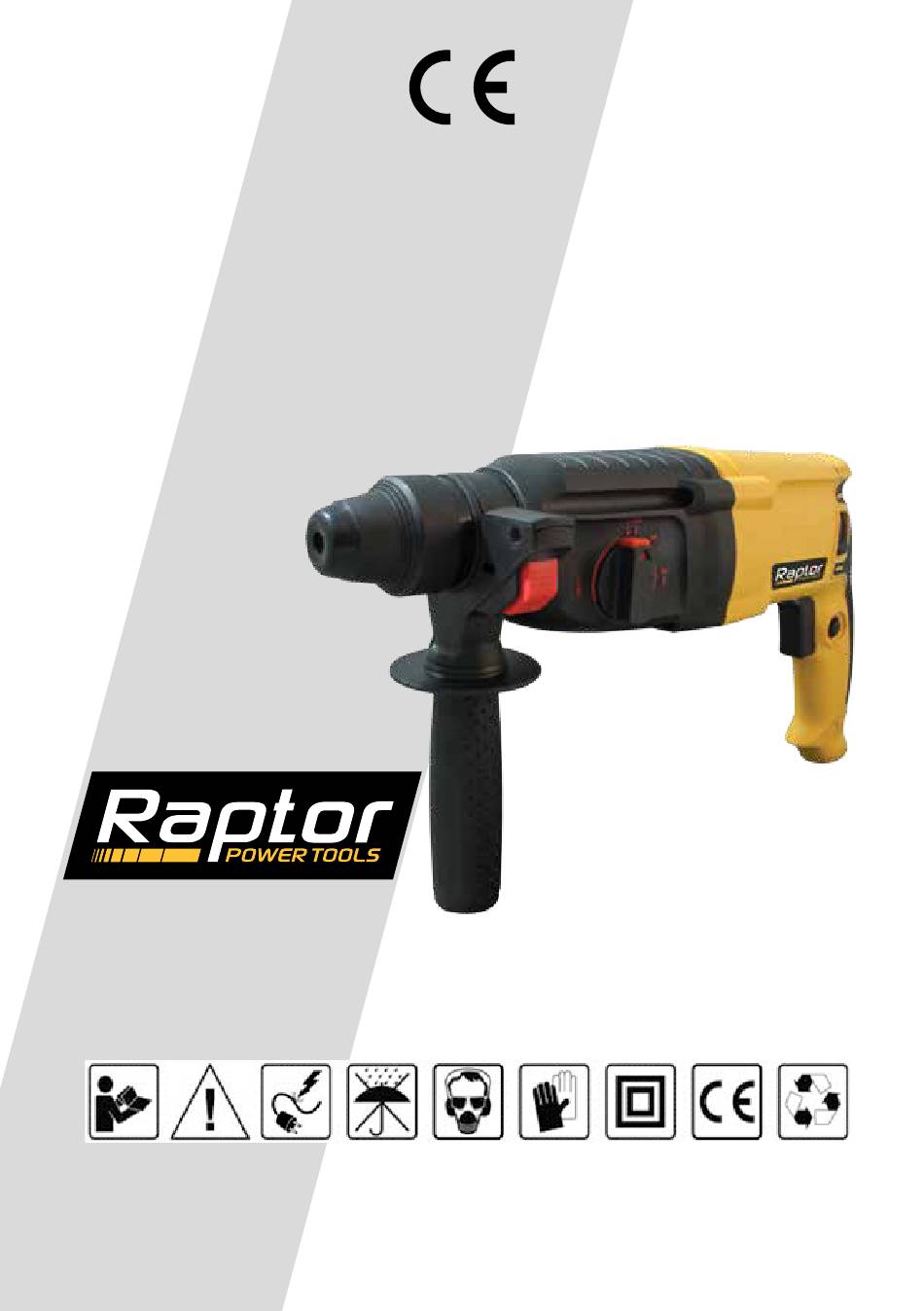

- Page 1 Original Users Manual Оригинално ръководство за експлоатация ROTARY HAMMER ПЕРФОРАТОР Z1А-HB-2614 / RR RH-10 Producer/Производител: KPT Ltd 8F, Building 9, North Bank Fortune Centre, Jiangbei District, Ningbo, 315020, PRC Importer/ Вносител: Дженерал Дистрибюшън АД, 1784 София, ж.к. Младост 1, бул. „Андрей...
- Page 2 Power tool‘s units 1. Variable speed On/Off switch 2. Impact drill selector 3. Safety lock 4. Steel ball support 5. Front cover 6. Side handle 7. Depth stop clamp...
- Page 3 • When power tool is given to other people, this instruction manual must be given with power tool. YOUR ‘RTRMAX’ HAMMER DRILL HAS BEEN RAPTOR • Have your power tool serviced by a qualified repair DESIGNED FORDRILLING IN CONCRETE, STONE, person using only identical replacement parts.
- Page 4 Hammering: New Generation Power Tools – RTRMAX – www.rtrmax.com Chipping, chisel and demolation applications INSERTING SDS-PLUS BITS • Keep work area clean and well lit. Cluttered and In hammering function, when the bit is locked in SDS-Plus accesories are used in your hammer drill. dark areas invite accidents.
- Page 5 PART LIST NAME NO. NAME NAME dust cap position-key 2.5x12 plastic washer for again dust ring spring of dust cap 14x1.5 36 position-limited ring 607bearing washer for dust cap stell wire spring 27.5x1.5 board against wind 16x22x1.6 ring spring of dust cap19x2 spindle sets position- ST3.7x17 self-tapping bolt limited spring 27.5x1.5...
-
Page 6: Exploded View
EXPLODED VIEW... -
Page 7: Описание На Машината
СПЕЦИФИКАЦИЯ • Мощност: 800 W • Обороти на празен ход: 0-1300 rpm • Честота на удара: 0-4800 min-1 • Сила на удара: 2.6 J • 3 Функции • Регулиране на оборотите • Капацитет на пробиване: - в стомана:13 mm - в дърво: 30 mm - в... - Page 8 са в изправност. - Не включвайте машината в токоизточника, когато пусковият ключ е в позиция „включено”. - Избягвайте контакт на тялото със заземени повърхности като тръби, радиатори, фризери / хладилници и др., тъй като, ако тялото ви е в контакт със заземена повърхност, рискът...
- Page 9 опиати. Момент на невнимание може да доведе до сериозни наранявания. - Пазете децата и странични наблюдатели надалеч от работната зона, когато работите с електроинструмента. Разсейването може да ви накара да загубите контрол над уреда. - Изключвайте електроинструмента от захранването преди да правите замяна на аксесоари, нагласяване...
- Page 10 Въртете свредлото, докато напасне в отвора на патронника и пуснете металния пръстен. Дръпнете свредлото, за да проверите дали е заключено. Превключване на реверсивна функция Внимание! Винаги проверявайте посоката на въртене преди да започнете работа. Използвайте бутона за смяна на посоката само, след като машината е изключена. Смяната...
- Page 11 СХЕМА НА РЕЗЕРВНИТЕ ЧАСТИ...
- Page 12 СПИСЪК НА РЕЗЕРВНИТЕ ЧАСТИ Име NO. Име Име Защитна капачка Щифт Уплътнение Пружина на капачката Зегерка Лагер Шайба на капачката Пружина Въздуховод Пружина на капачката Пружина на шпиндела Самонарезен винт Заключващ пръстен Шпиндел Статор Шайба на капачката О-пръстен Лагер Сачма О-пръстен...
-
Page 13: Ес Декларация За Съответствие
CE DECLARATION OF CONFORMITY ЕС ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ (EN) Declaration of conformity – Rotary Hammer SDS+ 800W 2.6 J Model: Z1C‐DS‐26K‐1/RR RH‐10 We declare under our sole responsibility that this product is in conformity with Directive 2011/65/EU of the European parliament and of the council of 8 June on the restriction of the use of certain hazardous substances in electrical and electronic equipment is in conformity and accordance with the following standards and regulations. The undersigned is responsible for the compilation of technical documentation. (BG) Декларация за съответствие – Перфоратор SDS+ 800W 2.6 J Model: Z1C‐DS‐26K‐1/RR RH‐10 Декларираме на собствена отговорност, че този продукт е в съответствие с Директива 2011/65/ЕС на Европейския парламент и на Съвета от 8 юни относно ограничението на употребата на определени опасни вещества в електрическото и електронното оборудване и е в съответствие с изброените по‐долу стандарти и разпоредби. Долуподписаният е отговорен за съставянето на техническа документация. ‐EN60745‐1:2009+A11:2010 ‐EN60745‐2‐6:2010 ‐EN55014‐1:2006/+A1:2009 ‐EN55014‐2:1997/+A1:2009/+A2:2011 ‐EN55014‐2:1997+A1:2001+A2:2008 ‐EN61000‐3‐2:2006/+A1:2009/+A2:2009 ‐EN61000‐3‐3:2013 2004/108/EC, 2006/42/EC DATE AND PLACE SIGNATURE and STAMP Дата и място: Подпис и печат: ... - Page 14 Вносител: Дженерал Дистрибюшън АД 1784 София, Младост 1, бул. Андрей Ляпчев 51 тел.: 02 / 81 77 600, факс: 02 / 81 77 601 office@generaldistribution.bg, www.generaldistribution.bg...
