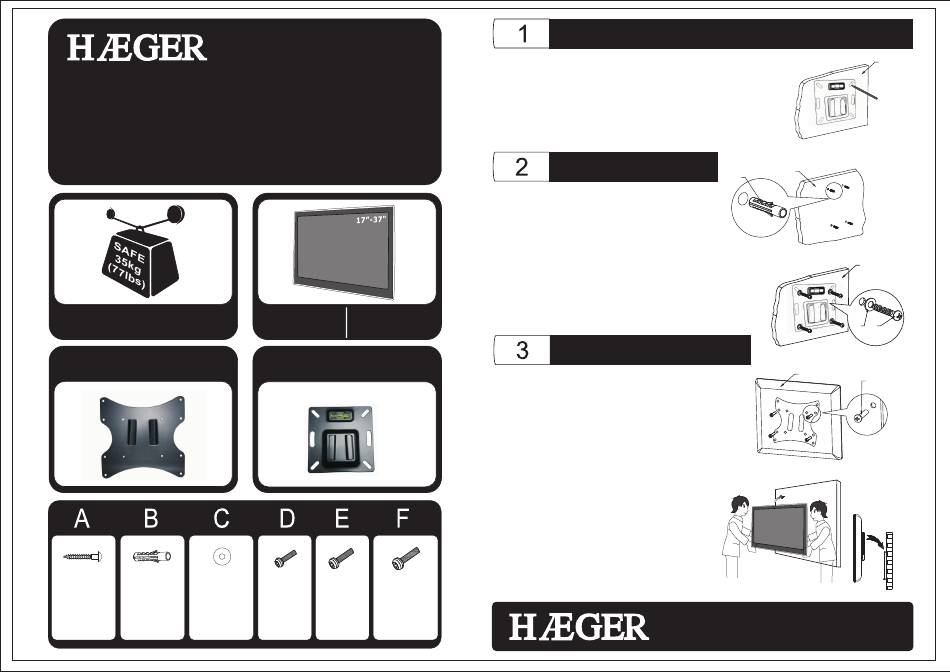

HAEGER WB-F37.004A Quick Setup Manual

Universal Mounting
Quick Setup Guide
Guide d'Installation Rapide
Max. VESA 200x200 17" ~ 37"
35kg
Safe Working Load
(77lbs)
Charme Maximale d'Utilisation

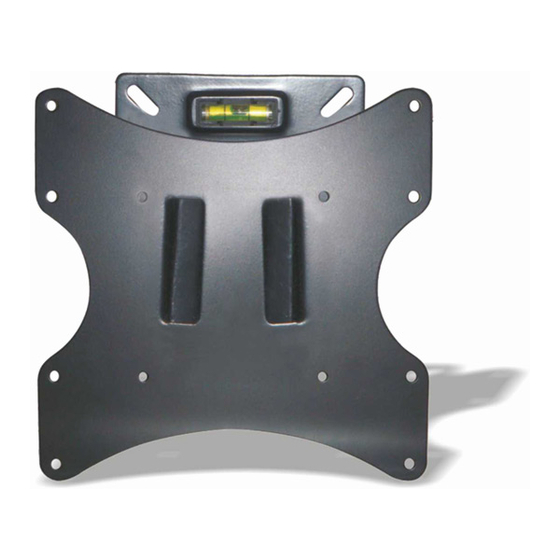

Assembly to TV
Assemblée à la TV
Self-tap screws Plastic anchors Flat washer
ø
5mm
(x4) (x4) (x4)
Modelo: WB-F37.004A
TV SIZE 17"-37"
FORMAT TV
For LED TV
Pour TV LED
Assembly to wall
Assemblée au mur
M4x10mm M5x10mm M6x10mm
(x4) (x4) (x4)
GB - Please use the wall bracket shown in figure as a template to mark
the position of attachment to the wall with the help of level. Check,
if water or gas pipes, or power lines are behind the wall before
drilling.
FR - Veuillez utiliser le support mural tel qu'indiqué à la figure comme
gabarit pour marquer la position des fixations murales à l'aide de
niveau. Vérifiez l'absence de conduites d'eau, de tuyaux de gaz et
de lignes électriques derrière le mur avant de percer.
GB - Use a 8mm stone drill to bore the holes with a
depth of 60mm. Insert dowels (B) into the 4 drilled
holes. In doing so, a hammer can be useful. Now,
use the 4 wall screws (A) and suitable washers (C)
to attach the wall bracket.
FR - Utilisez un foret pour la pierre de 8mm afin de
percer les trous d'une profondeur de 60mm. Insérez
des chevilles (B) dans les 4 trous forés. Ce faisant,
un marteau peut être utile. Utilisez à présent les vis
murales (A) et les rondelles adaptées (C) pour fixer
le support mural.
GB - Use the supplied screws (D), (E), or (F) to fasten
the screen bracket to your display screen. The
standard bracket is suitable for VESA 100mm x
100mm / 200mm x 100mm and 200mm x
200mm.
- Now, hook the display screen onto the wall
bracket as illustrated in figure.
- The installation is completed. Please proceed in
reverse order for disassembly.
FR - Utilisez les vis fournies (D), (E), ou (F) pour
attacher le support d'écran à votre écran. Le
support standard convient au VESA 100mm x
100mm / 200mm x 100mm e 200mm x 200mm.
- Accrochez à présent l'écran au support mural
comme indiqué à la figure.
- L'installation est terminée. Veuillez procéder dans
l'ordre inverse pour le démontage.
HAEGERTEC, s.a.
Edifício HAEGER – Pct. Cidade de Londres, 1
Parque Industrial do Arneiro
2660-456 S. Julião do Tojal
PORTUGAL
http://www.haeger.pt
Wall
Mur
Wall
B
Mur
Wall
Mur
C
A
TV
D/E/F
