MS Schippers MS Greenline mini Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
EN
MS Greenline mini
Manual. ....................................................................................................... 3
DE
MS Greenline mini
Gebrauchsanweisung ............................................................................... 13
MS Greenline mini
1
0809901/24-05-2017/F

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MS Greenline mini and is the answer not in the manual?

Questions and answers

Summary of Contents for MS Schippers MS Greenline mini

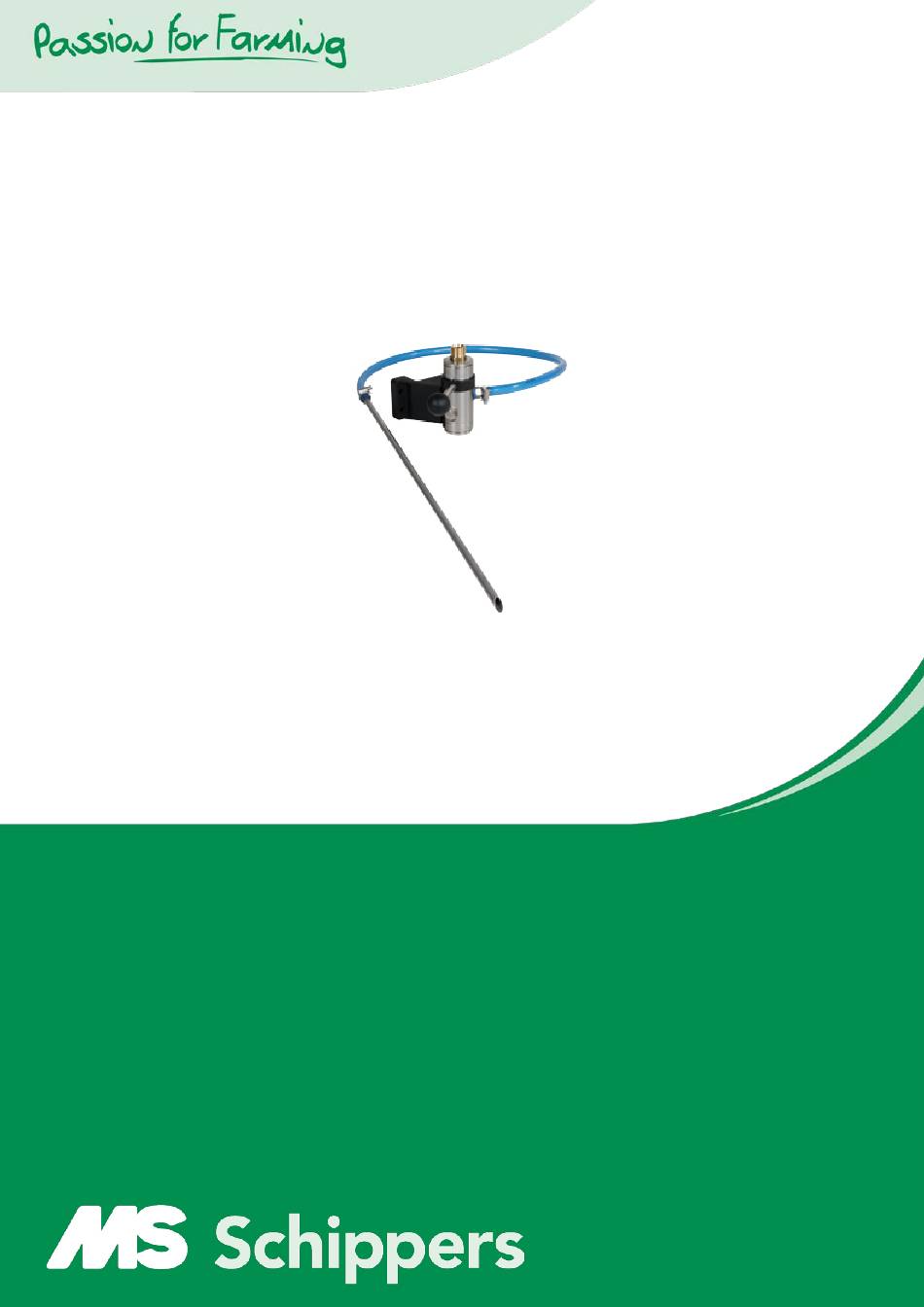

  • Page 1 MS Greenline mini MS Greenline mini Manual......................3 MS Greenline mini Gebrauchsanweisung ................13 0809901/24-05-2017/F...

  • Page 3: Table Of Contents

    Intended use ............................5 Qualified personnel ..........................5 Mode of operation ............................ 5 Troubleshooting ............................5 MS Greenline mini ..............Fout! Bladwijzer niet gedefinieerd. ST-168 ..............................5 Aufbauschemata / System Diagrams ...................... 6 Description ............................... 9 Sample reading from graph ......................... 9...

  • Page 4: General

    With the MS Greenline mini chemicals can be drawn in when used in combination with a foam lance such as for example the ST-72, ST-74 or ST-75 or a surge regulator ST-51 or multi-regulator nozzle and be sprayed or foamed using the nozzle selected.

  • Page 5: Intended Use

    Dosage is via dosage nozzles or alternatively via the ST-161 dosage valve. Depending on use the chemical/water mixture can be sprayed or foamed via a suitable lance. For foaming with the MS Greenline mini a foam lance with an air injector (ST-72, ST-74 and ST-75) is used or alternatively with the ST-168 air can be fed via the additional compressed air connector provided in order to foam the detergent.

  • Page 6: Aufbauschemata / System Diagrams

    Aufbauschemata / System Diagrams...

  • Page 9: Description

    Description Sample reading from graph (for this the optional ST-161 dosage valve is needed) Flow volume: 15 l/min Detergent or disinfectant concentration: 3 % Calculated in accordance with the following formula: (3 % * 15 l/min) / 100 % = 0.45 l/min (dosage rate) =>...
  • Page 10 Table reading example for dosage nozzle Flow volume: 15 l/min Detergent or disinfectant concentration: 5 % Calculated in accordance with the following formula: (5 % * 15 l/min) / 100 % = 0,75 l/min (dosage rate) => nozzle selection 1.2 (read from diagram)
  • Page 11 Allgemeine Sicherheitshinweise ......................12 Bestimmungsgemäße Verwendung ...................... 12 Qualifiziertes Personal ........................... 13 Funktionsbeschreibung ......................... 13 Troubleshooting ............................. 13 MS Greenline mini ..............Fout! Bladwijzer niet gedefinieerd. ST-168 ............................... 13 Aufbauschemata / System Diagrams ....................14 Beschreibung ............................17 Ablesebeispiel für Skaleneinstellung ....................17...

  • Page 12: Allgemein

    Hochdruckwasser parallel zum Injektor führen (Bypass- Betrieb), und Injektorbetrieb, wo die zur Verfügung stehende Wassermenge durch den Injektionsbereich geleitet wird. Beim MS Greenline mini lässt sich so in Kombination mit einer Schaumlanze wie beispielsweise ST-72, ST-74 oder ST-75 oder einer Schwallregel- oder Multireg-Düse Chemie ansaugen und je nach gewählter Düse aufsprühen oder –schäumen.

  • Page 13: Qualifiziertes Personal

    über das Dosierventil ST-161. Das Chemie-Wassergemisch kann je nach Anwendung entweder über eine geeignete Lanze versprüht oder aber aufgeschäumt werden. Für das Aufschäumen wird beim MS Greenline mini eine Schaumlanze mit Luftinjektor verwendet (ST-72, ST-74und ST-75) alternativ kann beim ST-168 über den dort zusätzlich vorhandenen Druckluftanschluss aus Luft zugeführt werden, um das Reinigungsmittel aufzuschäumen.

  • Page 14: Aufbauschemata / System Diagrams

    ▪ Ansaugschlauch beschädigt ▪ Ansaugschlauch nicht im Schaummittel ▪ Falsche Pistole – ST-168 benötigt eine Schaumpistole mit größeren Querschnitten. ▪ Luftanschluss nicht richtig oder gar nicht angeschlossen ▪ Absperrhahn in der Druckluftleitung ist geschlossen ▪ Empfohlen wird der Anschluss eines Druckminderes in der Druckluftleitung (2 – 6 bar) Aufbauschemata / System Diagrams...

  • Page 17: Beschreibung

    Beschreibung Ablesebeispiel für Skaleneinstellung Volumenstrom: 15 l/min Konzentration des Reinigungs- bzw. Desinfektionsmittels: 3 % Berechnet gemäß untenstehender Formel: (3 % * 15 l/min) / 100 % = 0,45 l/min (Dosierung) => Skaleneinstellung 2 (abgelesen aus Diagramm)

  • Page 18: Ablesebeispiel Für Dosierdüsenauswahl

    Ablesebeispiel für Dosierdüsenauswahl Volumenstrom: 15 l/min Konzentration des Reinigungs- bzw. Desinfektionsmittels: 5 % Berechnet gemäß untenstehender Formel: (5 % * 15 l/min) / 100 % = 0,75 l/min (Dosierung) => gewählte Dosierdüse 1,2 (abgelesen aus Diagramm)

This manual is also suitable for:

St-168
