wirsbo Genius Quick Installation

Wirsbo Genius
Quick Installation
SV. QUICK INSTALLATIONS MANUAL FÖR
WIRSBO GENIUS
DK. QUICK INSTALLATIONS MANUAL TIL
WIRSBO GENIUS

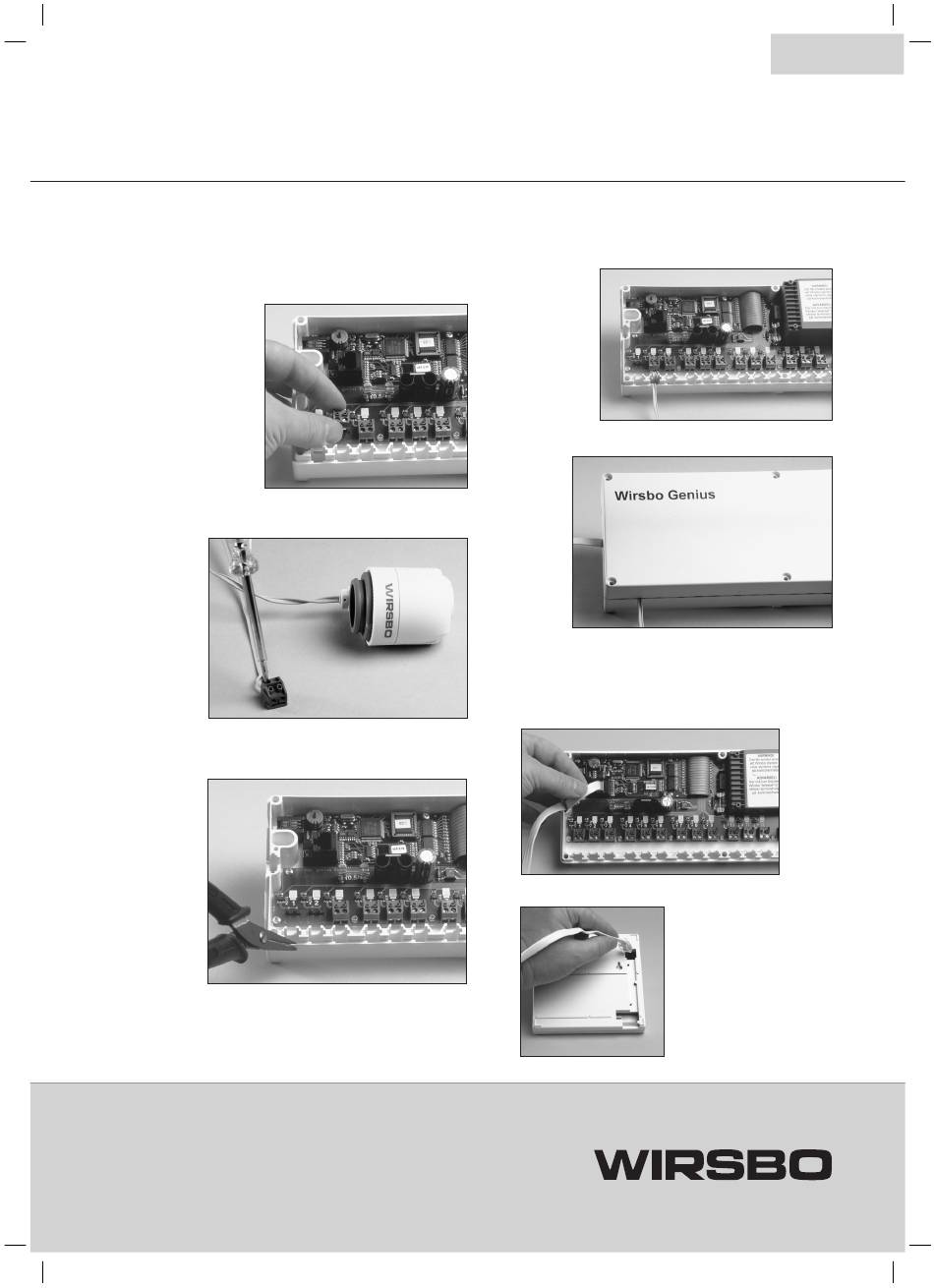

1. SV Installation av styrdon. Lossa den blå kontakten.
1 DK Installation af telestater.
Aftag de blå klemmer
Fig 1. Demontering av
anslutningskontakt/
Demontering af
telestaterne.
2. SV Skruva fast kabeln från styrdonet i den blå kontakten
2 DK Monter
ledning fra
telestat i den blå
klemme.
Fig 2.
Montering av
kabel /
Montering af
Kabel
3. SV Bryt av plasten vid kabelgenomgången på
kontrollenheten med en tång.
3 DK Afbræk
plasten af
kontrolenheden
med tang.
Fig 3.
Avbrytning av
plast för kabel/
Afbrækning af
plast til Kabel-
gennemføring
2 Wirsbo, Push 12
4. SV Montera tillbaka den blå kontakten, pressa samman
kabeln och tryck den i kabelgenomföringen.
4 DK Sæt klemmen tilbage, ledning trykkes sammen og skubbes ned i
kabelgennemføringen
Fig 4. Tryck tillbaka
anslutnings-plinten
med kabel i
kretskortet/ Tryk
skrueterminalen
tilbage i boxen
5. SV Montera tillbaka locket på kontrollenheten
5 DK Låget
monteres på
kontrolenheden.
Fig 5.
Kontrollenhet
med monterat
lock/
Kontrolenhed
med låget
monteret
6. SV Koppla samman manöverenheten och kontrollenheten
med den medföljande kabeln. Anslut kontrollenheten till
230 V:s vägguttag.
6. DK. Betjeningsenhed og kontrolenheden forbindes med det medfølgende hvide
kable. Systemet tilsluttes 230V
Fig. 6.1 Kontrollenhet/ Kontrolenhed
F
ig. 6.2 Manöverenhet/ Betjeningsenhed
Aug 2001
