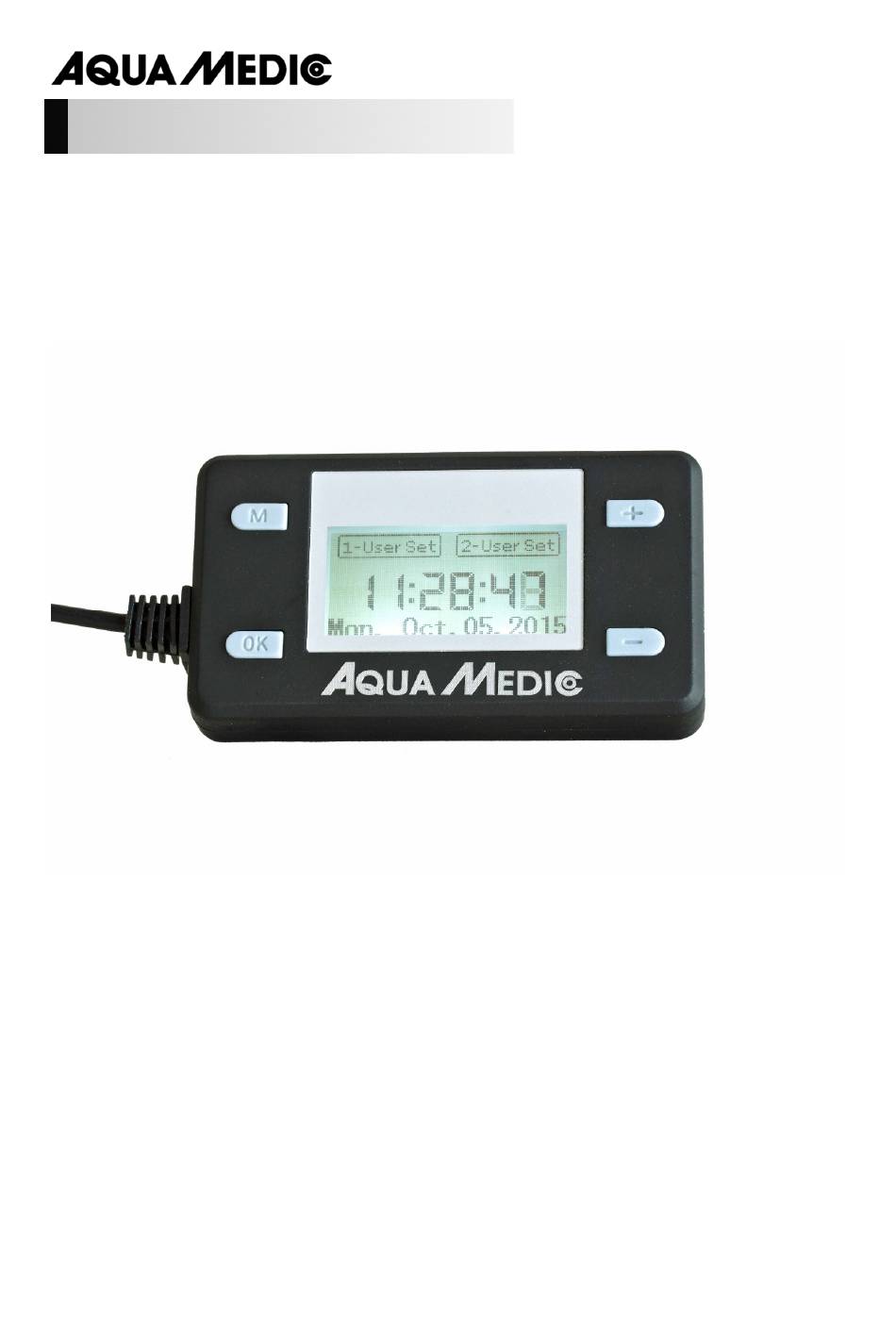

Ocean Light LED Control

Bedienungsanleitung D

Mit dem Kauf des Ocean Light LED Control haben Sie sich für ein Qualitätsprodukt entschieden. Es

ist von Fachleuten speziell für den aquaristischen Gebrauch entwickelt und erprobt worden.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

__________________________________________________________________________________________

Need help?

Do you have a question about the Ocean Light LED Control and is the answer not in the manual?

Questions and answers

Summary of Contents for AquaMedic Ocean Light LED Control

Page 1 Ocean Light LED Control Bedienungsanleitung D Mit dem Kauf des Ocean Light LED Control haben Sie sich für ein Qualitätsprodukt entschieden. Es ist von Fachleuten speziell für den aquaristischen Gebrauch entwickelt und erprobt worden. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany...
Page 2 Abb. 1: Y-Kabel für Ocean Light LED Installation 4.1. Programmeinstellung Die Ocean Light LED Control darf nur an der dafür vorgesehenen Steckerbuchse (Abb. 2, Nr. 1) einer Ocean Light LED bzw. ECOplant LED eingesetzt werden. Abb. 2: 1 = Steckerbuchse für Ocean Light LED Control Tasten: Menü...
Page 3 Oben im Display wird angezeigt, in welchem Modus man sich befindet. 1-User Set/2-User Set = Setting Mode, 1-FixMode/ 2-FixMode = Fixed Mode. 2. Drücken Sie “M” (Menü), dann erscheinen vier Einstelloptionen: Time: Zur Echtzeiteinstellung Manual: Zur manuellen Einstellung Fixed Mode: Feste Einstellung von Sonnenauf- und -untergangszeiten Setting Mode: Hier kann ein automatisches Programm gemäß...
Page 4 Solch eine Einstellung kann den Sonnenauf- und -untergang simulieren. Wenn das Licht nicht ständig heller werden soll, können Sie 6:00 bis 18:00, 70% bis 70% einstellen. Dann wird es bei 70% für 12 Stunden leuchten. Wenn Sie 21:00 bis 5:00, 0% bis 0% einstellen, dann ist das Licht von 21:00 bis 5:00 am nächsten Morgen aus.
Page 5 Ocean Light LED Control Operation manual ENG In purchasing this Ocean Light LED Control, you have selected a top quality product. It has been specifically designed for aquarium use and has been tested by experts. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany...
Page 6 Pict. 1: Y-cable for Ocean Light LED Installation 4.1. Program setting The Ocean Light LED Control may only be used on the designated socket (pict. 2, No. 1) of an Ocean Light LED or ECOplant LED. Pict. 2: 1 = socket for Ocean Light LED Control...
Page 7 The top display shows the mode you're in. 1-User Set/2-User Set = Setting Mode, 1-FixMode/ 2- FixMode = Fixed Mode. 1. The light is still on when the controller is connected to an Ocean Light LED. The time appears on the display.
Page 8 This kind of setting can simulate the sunrise and sunset. If the light shall not get constantly brighter, set 6:00 to 18:00, 70% to 70%. Then it will light up at 70% for 12 hours. If you set 21:00 to 5:00, 0% to 0%, then the light is off from 21:00 to 5:00 the next morning. If the light should work as a moonlight at night, you should select maximum 5% during the dark phase.
Page 9 Ocean Light LED Control Mode d’emploi F En choisissant l’Ocean Light LED Control vous avez effectué un achat de qualité. L’appareil a été développé et testé par des spécialistes pour l’usage aquariophile. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Allemagne...
Page 10 Installation 4.1. Réglage de la programmation Le Ocean Light LED Control ne peut être utilisé qu’avec le boîtier de raccordement (Photo 2, Nr. 1) d’un Ocean Light LED ou d’un ECOplant LED. Photo 2: 1 = Boîtier de raccordement pour Ocean Light LED Control...
Page 11 1. L’affichage apparaît sur l’écran, dès que le Controller est branché dans une Ocean Light LED ou que l’on appuie sur la touche OK. Après avoir appuyé sur la touche OK l’éclairage de l’écran se met en route. L’éclairage s’éteint au bout de cinq secondes sans autre pression sur la touche. En haut de l’écran s’affiche le mode dans lequel on se trouve.
Page 12 Exemple: Si vous réglez sur 6:00 à 6:30, 0% à 100%, la lumière s’allume à 6:00 et la luminosité passe à 100 % en l’espace de 30 minutes. Ceci signifie que l’intensité lumineuse augment de 3,33% chaque minute. A 6:30 on atteint 100%. En réglant de 6:00 à...
Page 13 Ocean Light LED Control Manual de Instrucciones ES Con la compra de Ocean Light LED Control, usted ha elegido un product de máxima calidad. Ha sido diseñado especificamente para su uso en acuarios y ha sido testado por expertos. AB Aqua Medic GmbH...
Page 14 Instalación 4.1. Configuración del programa Ocean Light LED Control puede ser empleado únicamente en su enchufe asignado (Dib. 2, No. 1) de una Ocean Light LED o ECOplant LED. Dib. 2: 1 = enchufe de la Ocean Light LED Control Botones: menú...
Page 15 1. La pantalla se activa tan pronto como el controlador se conecta a un Ocean Light LED o se pulsa el botón Aceptar (OK). Después de pulsar el botón Aceptar, también se enciende la iluminación de la pantalla. Después de cinco segundos sin pulsación de tecla alguna, la iluminación se apaga de nuevo.
Page 16 Si usted programa de 6:00 a 8:00, 1% a 100% (o 100% a 1%), el brillo se incrementará o decrecerá un 0.83 % cada minuto. Este tipo de programación sirve para similar el amanecer y el anochecer. Si la luz no debe estar constantemente a su máxima potencia, ajuste de 06:00 - 18:00, 70% a 70%. Entonces se enciende al 70% durante 12 horas.
Page 17 Ocean Light LED Control Manuale Operativo IT Con l’acquisto di Ocean Light LED Control avete scelto un prodotto di alta qualita’. E’ stato studiato per uso in acquarologia e testato da esperti. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germania...
Page 18 Fig. 1: Y-cable per Ocean Light LED Installazione 4.1. Programmazione Ocean Light LED Control puo’essere usato solo con l’attacco stabilito (fig. 2, No. 1) di un Ocean Light LED o ECOplant LED. Fig. 2: 1 = attacco per Ocean Light LED Control...
Page 19 1. Il display si accende non appena il controllore viene collegato a Ocean Light LED o quando il tasto OK viene premuto. Dopo aver premuto il tasto OK, anche la luce sul display si accende. Dopo 5 secondi senza movimentazione la luce si spegne di nuovo. In alto il display mostra la modalita’...
Page 20 Questo tipo di programmazione puo’ simulare alba e tramonto. Se la luce non deve stare sempre accesa, selezionare da 6:00 a 18:00, da 70% a 70%. La luce si accendera’ fino al 70% per 12 ore. Se impostate da 21:00 a 5:00, da 0% a 0%, la luce restera’ spenta da 21:00 a 5:00 il mattino dopo. Se volete avere effetto lunare durante la notte, dovete selezionare max 5% durante la fase ombra.
Page 21 Программируемый контроллер Ocean Light LED Control Инструкция по эксплуатации RUS Приобретая данный прибор, Вы получаете высококачественный продукт, который был разработан специально для применения в аквариумистике и протестирован специалистами. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany __________________________________________________________________________________________...
Page 22 Подключение 4.1. Установка программы Контроллер Ocean Light LED Control можно подключать только к предназначенному для него разъему на светильнике Ocean Light LED (Рис. 2, № 1) или ECOplant LED. Рис. 2: 1 = Разъем для контроллера Ocean Light LED Control Кнопки:...
Page 23 1. Изображение на дисплее появится, как только контроллер будет подключен к разъему Ocean Light LED или будет нажата кнопка OK. После нажатия кнопки ОК включается также и освещение дисплея. Спустя пять секунд без нового нажатия кнопки освещение гаснет. В верхней части на дисплее отражается режим работы 1-User Set/2-User Set = Setting Mode, 1- FixMode/ 2-FixMode = Fixed Mode.
Page 24 Пример: Если Вы выбираете 6:00 до 6:30, 0% до 100%, то освещение включается в 6:00 и в течение 30 минут яркость увеличивается до 100%. Это означает, что яркость увеличивается каждую минуту на 3,33%, и в 6:30 яркость достигает 100%. Если Вы выбираете 6:00 до 8:00, 1% до 100% (или 100% до 1%), то яркость уменьшается или увеличивается...
