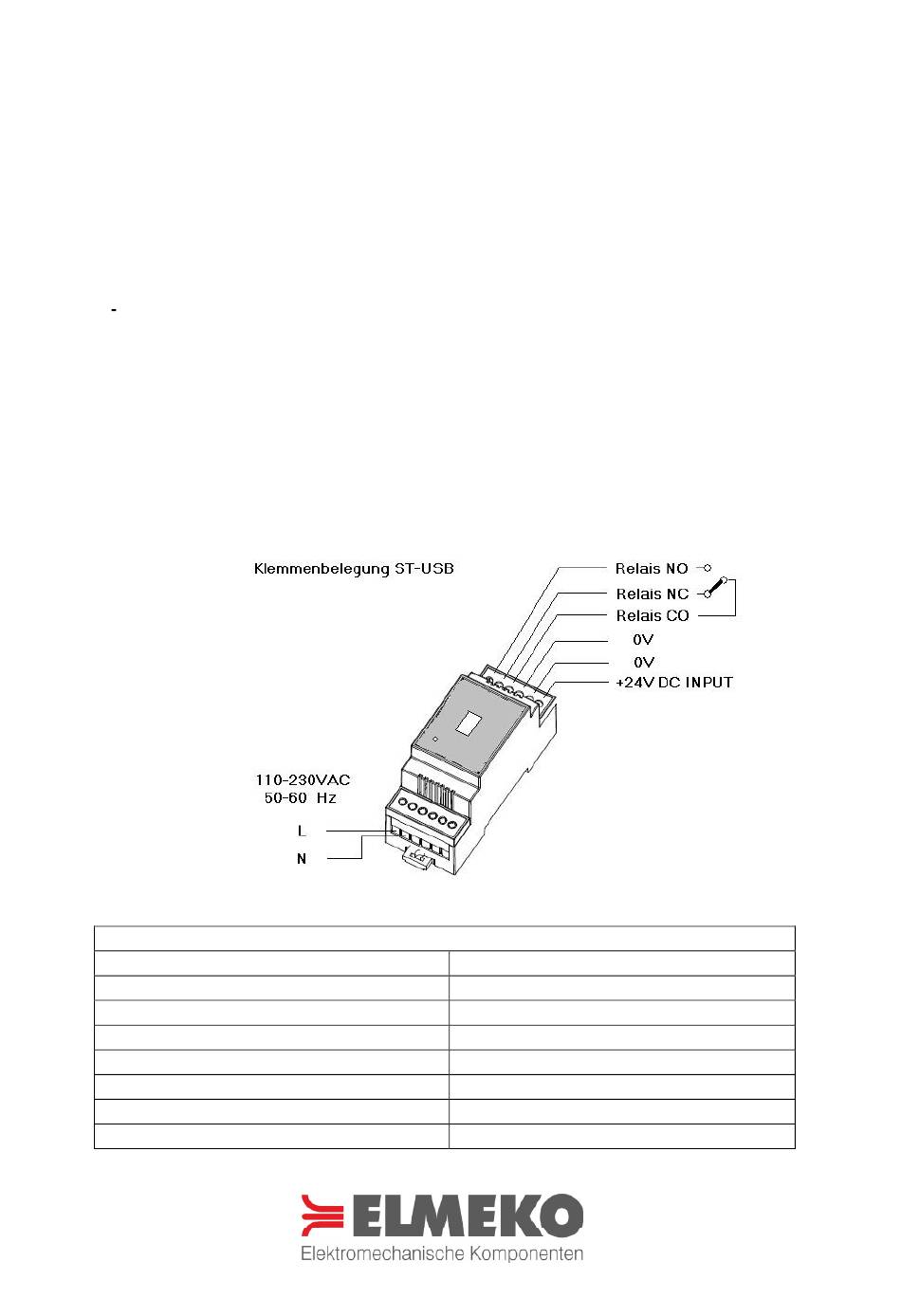

ELMEKO ST-USB Operating Instructions

Digitale Schaltplantasche ST-USB
Die ST-USB Basisstation dient zur Aufnahme eines USB-Speichermediums (USB-Stick) zur digitalen
Bereitstellung von Handbüchern, Schalt - und Verdrahtungsplänen, Stücklisten, etc. in Schaltanlagen.
Das Entfernen sowie das Vorhandensein des USB-Sticks wird überwacht und mittels potentialfreiem
Relaisschaltkontakt sowie einer LED-Anzeige signalisiert.
Die ST-USB Basisstation ist für Betriebsspannungen von 110 - 230V AC (50/60Hz) und 12 - 24V DC
geeignet.
Initialisierung / Inbetriebnahme:
Beim ersten Stecken eines USB-Sticks wird die Kennung gespeichert. Danach wird nur dieser USB-Stick
erkannt und das Einstecken signalisiert. Eine neue Zuordnung eines anderen USB-Sticks ist danach nicht
mehr möglich.
Wichtig: Das USB Speichermedium, darf nach dem Gebrauch mit der ST-USB Basis nicht mehr formatiert
werden! Die ST-USB Basis kann das USB Speichermedium sonst nicht mehr erkennen.
Signalisierungen:
1. USB Speichermedium fehlt (aus ST-USB entfernt)
- Das Relais fällt ab und die Leuchtdiode erlischt.
2. USB Speichermedium steckt (in ST-USB vorhanden)
- Relais und LED schalten wie folgt: 1 Sekunde AN, 1 Sekunde AUS , danach dauerhaft AN
Dieser Schaltzyklus wurde gewählt, um eine Manipulation der ST-USB Basis zu erschweren.
Technische Daten:
Betriebsspannung AC
Betriebsspannung DC
Stromaufnahme bei 24VDC
Relaisausgang max. Strombelastung
Umgebungstemperaturbereich
Gehäuse – Abmessungen (B x H x T)
Schutzart
Befestigung
ELMEKO GmbH + Co. KG
Tel. 02736/509748-0 Fax 02736/509748-30 Email: info@elmeko.de www.elmeko.de
110V - 230V 50/60Hz
12 - 24V
ca.150 mA (mit USB Speichermedium)
30VDC / 2A
- 20 bis 50°C
36 x 90 x 58 mm
IP 20
Halteklammer für 35 mm Tragschiene
Graf-Zeppelin-Straße 5
Bedienungsanleitung
230VAC / 0,5A
(ohne Betauung)
D-56479 Liebenscheid
Rev. 04/12
