Aansluitingen Op Het Achterpaneel - Ibiza sound CUBE212A-ARRAY Manual

MEDIAPLAYER
1. MODE: Druk op deze knop om tussen alle ingangsmodi
te schakelen
2. PREV: Terug naar de vorige track
3. Play/pauze: Schakelt om tussen afspelen en pauze.
Druk nogmaals om te spelen
4. VERDER: Verder naar het volgende nummer
5. HERHALING: Druk op deze knop om alle nummers te
herhalen, de huidige track te herhalen of willekeurige
tracks af te spelen
6. MUTE: Druk op deze knop om het geluid te on-
derbreken
7. SD: Sluit uw SD kaartje hier aan
8. USB: Sluit uw USB stick hier aan
9. MIC VOL: Instelling van het volume van de microfoon
10. MIC ECHO: Instelling van de echo van de microfoon
11. TREBLE: Instelling van de hoge frequenties
12. BAS: Instelling van de bassen
13. SUB VOL: Instelling van het volume van de subwoofer
14. Master VOL: Instelling van het hoofdvolume

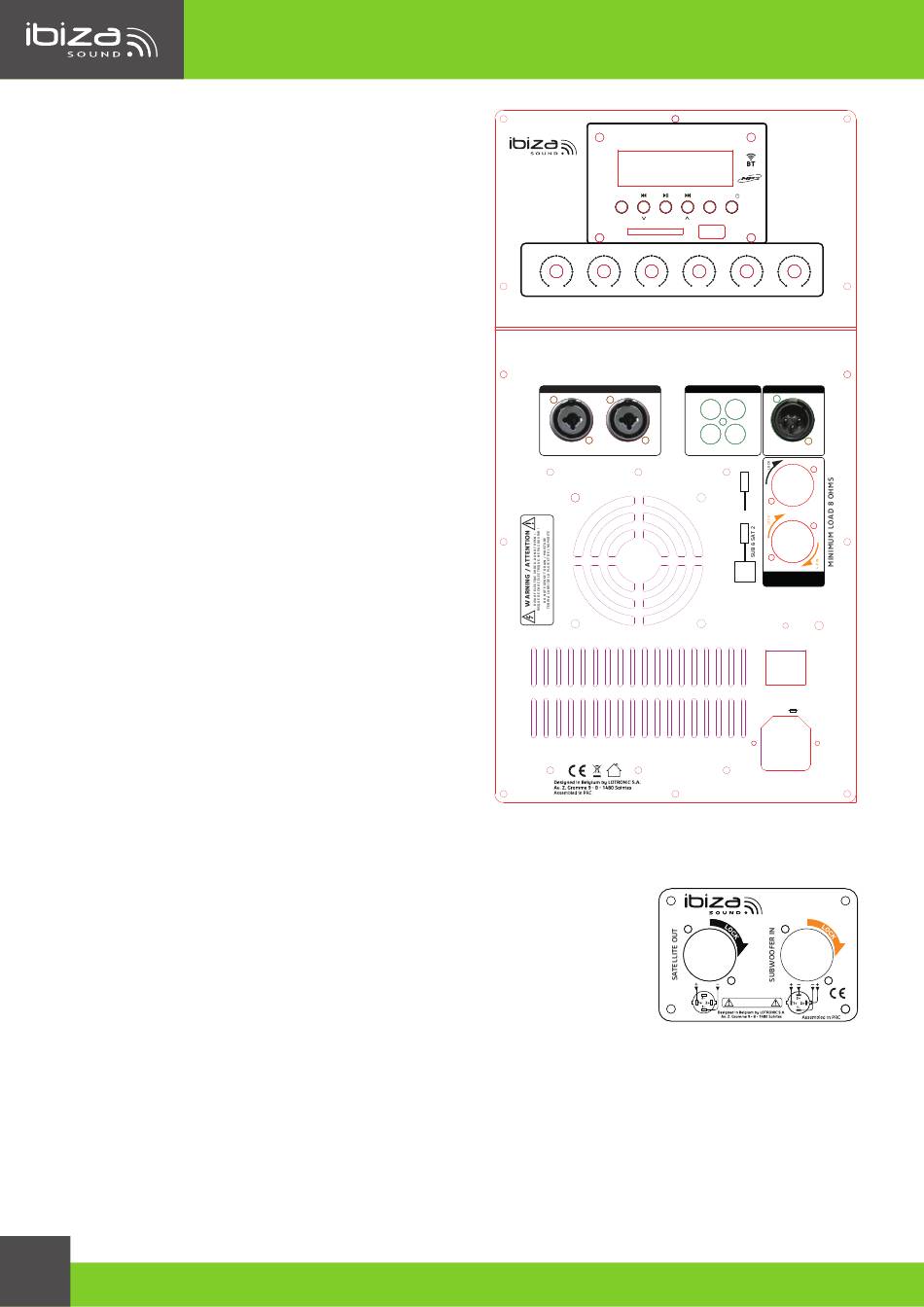

AANSLUITINGEN OP HET ACHTERPANEEL

1. MIC INPUT: Sluit hier uw microfoon aan
2. LINE ingang: Sluit hier uw lijnsignaal aan
3. AUX ingang: Sluit hier uw AUX-signaal aan
4. AUX UITGANG: Verbind dit lijnuitgangssignaal met de
ingang van een andere versterker of actieve luidspreker.
5. MIX-UITGANG: verbind deze uitgang met de ingang
van een andere versterker of actieve luidspreker.
6. SAT OUTPUT: Sluit de 2-pin SPEAKON kabel op deze
uitgang en het andere eind op een satelieten luidspreker
aan.
7. SUBWOOFER OUTPUT: Sluit de 4-pin SPEAKON kbel op de SUBWOOFER IN connector (B) op de
passieve subwoofer aan.
AANSLUITINGEN OP HET ACHTERPANEEL VAN DE PASSIEVE BOX
A. 2-pin SPEAKON uitgang: Sluit de 2-pin SPEAKON kabel op deze uitgang en
het andere eind op een satelieten luidspreker aan.
B. 4-pin SPEAKON input: Sluit de 4-pin SPEAKON kabel van de actieve sub-
woofer (7) op deze ingang aan.
BLUETOOTH VERBINDING:
Om een Bluetooth-signaal af te spelen, moet u de Bluetooth-functie op een Bluetooth-apparaat zoals een
mobiele telefoon inschakelen en de luidspreker instellen op de Bluetooth-ingangsmodus. Zoeken naar beschik-
bare Bluetooth-apparaten in de buurt van de mobiele telefoon. De Bluetooth-naam van de luidspreker is "CU-
BE212A-ARRAY". Verbind beide toestellen. Er is geen pairing code.
Let op: De CUBE212A-ARRAY is alleen zichtbaar als de ingang op Bluetooth ingesteld is.
