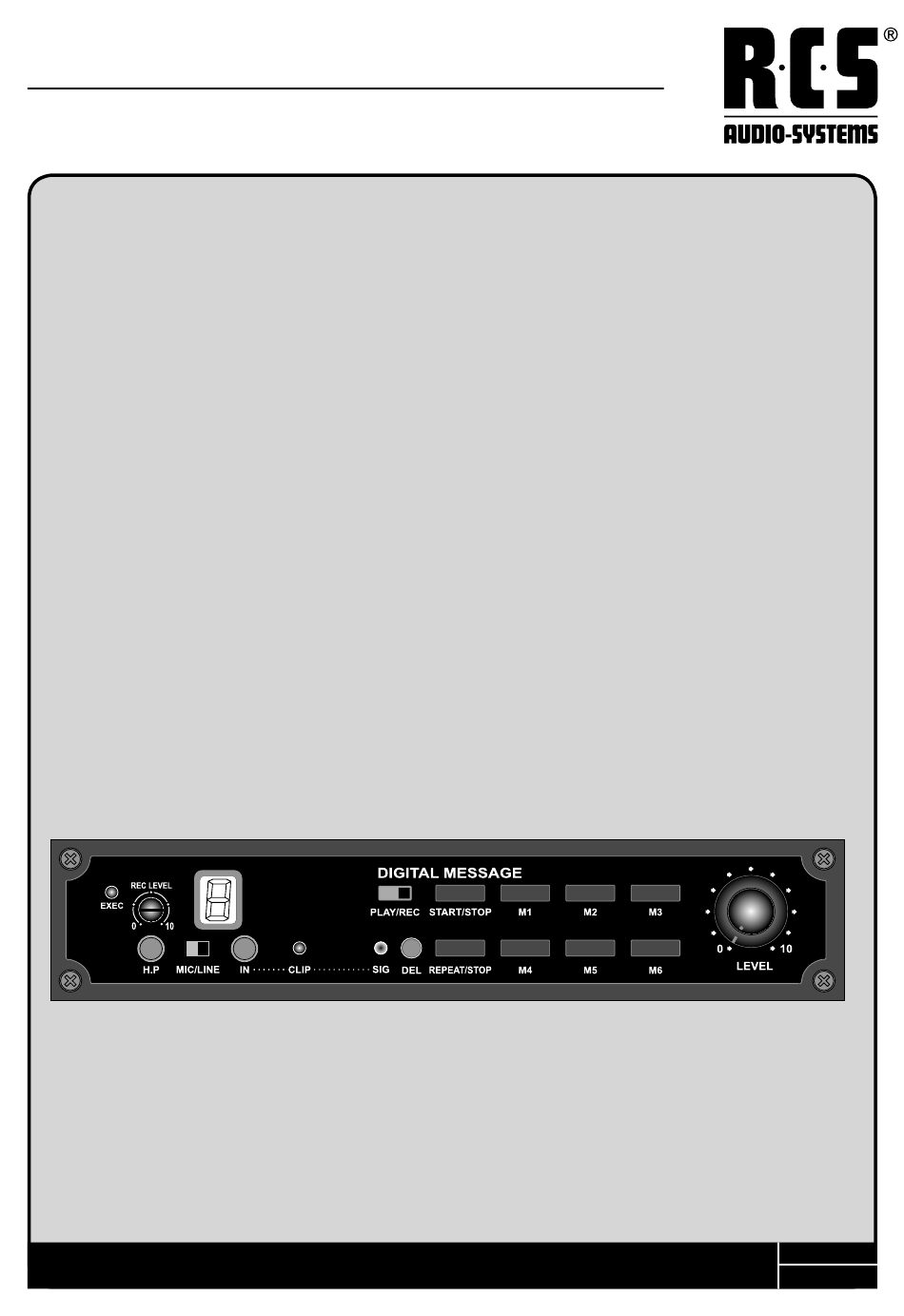

- Page 1 DM-10 TEXT MODULE - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH...
- Page 2 DM-10 FEATURES MERKMALE Hohe Klangqualität durch 4 Bit ADPCM (Adaptive Differenti- High sound quality adopted 4 bit ADPCM sound LSI using al Pulse Code Modulation) und 16 kHz Abtastfrequenz 16 kHz sampling frequency - Wahlweise MIC oder LINE Aufnahmepegel - Two-step changeable recording level...
-
Page 3: Front View
DM-10 FRONT VIEW VORDERANSICHT 1. EXEC 1. EXEC EXEC LED will be flashed, when recording or playing. EXEC leuchtet, wenn aufgenommen oder abgespielt wird. 2. REC LEVEL 2. REC LEVEL This is level of recording signal input. Adjust controller just before CLIP LED turn "on". - Page 4 DM-10 10. PLAY / REC 10. PLAY /REC This makes "PLAY" or "RECORDING". Umschalter für "Abspielen" oder "Aufnahme". 11. START / STOP BUTTON 11. START / STOP Taster One time announcement which is out of all relation to se- Hiermit starten sie die ausgewählte Speicherbank und lection of repeat announcement.
- Page 5 DM-10 15. SW11 - SW16 15. SW11 - SW16 How to set times repeat announcement for the repeat Schalter zum Einstellen der Wiederholungsfunktion (1-8 announcement, users can be set per message. mal oder ständig), wie auf Abb.Fig.1 zu erkennen. 16. SW17 - SW22 16.
- Page 6 DM-10 HOW TO SET SWITCH SWITCH EINSTELLUNGEN 1. Repeat times announcement setting switch (SW11- 1. Schalter (SW11-SW16) für "REPEAT" Funktion. Abb. 1 SW16). (FIG.1) 2. Repeat interval announcement setting switch (SW17- 2. Schalter (SW17-SW22) für "INTERVAL" Funktion. Abb. 2 SW22). (FIG.2)
- Page 7 DM-10 HOW TO INCREASE MEMORY ERHÖHEN DER SPEICHERKAPAZITÄT A) Remove bolt of figure "A". A) Entfernen der Befestigungsschrauben von Leiterplatte "A" B) Insert extension memory module to the memory socket. B) Hinzufügen weiterer EPROM´s in die vorgesehen Sockel. C) Set "SEL 1" according to "FIG-3".
- Page 8 DM-10 Playing of message recorded will be stopped automatically Die Aufnahme endet automatisch, wenn alle abgespei- after full playing of message. If you want to stop to playing, cherten Signale abgespielt wurden. Durch wiederholtes press START/STOP button one more time. START/STOP Betätigen von "START/STOP", kann die Nachricht beendet...
- Page 9 DM-10...
-
Page 10: Technische Daten
DM-10 TECHNISCHE DATEN MIC: -50dB / 600 Ohm unsymmetrisch LINE: -10dB / 10 kOhm unsymmetrisch Eingänge Fernbedienung: 10-Pin Connector (M1-M6, Start/Stop, Repeat/Stop, Busy) Audio Ausgang: -10dB unsymmetrisch Ausgänge Kopfhörer Ausgang: 24 mW>64 Ohm MIC: 100 Hz - 6,4 kHz Frequenzgang... - Page 11 DM-10...
- Page 12 Elektromagnetische Verträglichkeit und Niederspannungsrichtlinien: RCS läßt alle Geräte und Produkte, die den CE-Richtlinien unterliegen durch zertifizierte Prüflabors testen. Dadurch ist sichergestellt, dass Sie unsere Geräte in Deutschland und im EU-Binnenmarkt ohne zusätzliche Prüfungen verkaufen dürfen. RCS19.05.2006 © Copyright by RCS AUDIO-SYSTEMS GmbH. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer Genehmigung.
