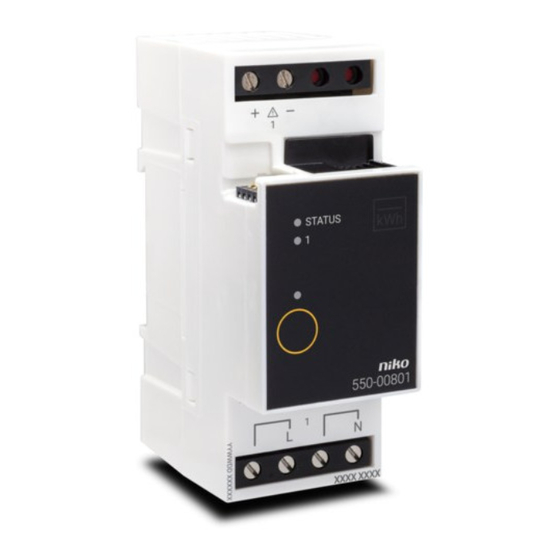

Niko 550-00801 Manual

1. Meetmodules elektriciteit
Beschrijving
De meetmodule elektriciteit bestaat in een uitvoering met één kanaal en een uitvoering met drie kanalen. Hiermee kun je
het verbruik of de productie meten op één of meerdere schakelkringen of fasen.
Typische toepassingen voor deze modules:
• meten van het totale verbruik van de woning die aangesloten is op een eenfasig net.
• meten van het totale verbruik van de woning die aangesloten is op een driefasig net 3N 400 Vac. Het meten van het
totale verbruik van de woning die aangesloten is op een driefasig net 3 x 230 Vac is niet mogelijk.
• meten van de productie van fotovoltaïsche zonnepanelen.
• meten van het verbruik van enkele kringen zoals de bovenverdieping van een woning.
• meten van zware verbruikers.

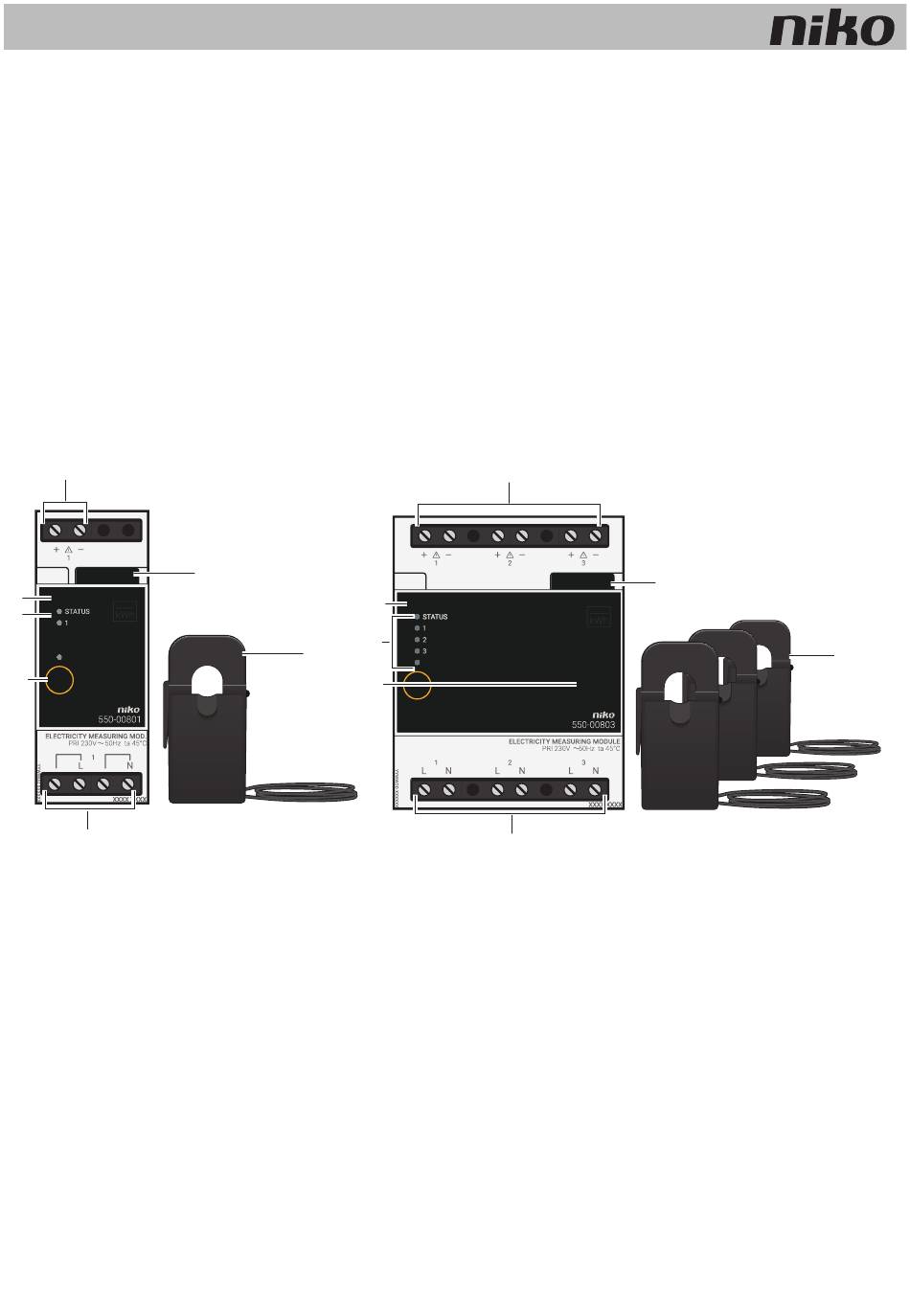

Overzicht
A
G
F
E
D
550-00801
A. +/- schroefklemmen Hier sluit je de bijgeleverde stroomklemmen aan.
B. Schuifbrug
C. Stroomklemmen
D. L/N-schroefklemmen Hier sluit je de fase aan waarvan je de spanning wilt meten.
E. ADDRESS-knop
F. KANAAL-leds
G. STATUS-led
B
G
F
C
E
Hiermee verbind je een volgende module waardoor de bus en de voedingsspanning
doorgegeven zijn.
Deze sluit je aan op de geleiders van de schakelkring waarvan je het verbruik of de productie
wilt meten.
Hiermee geef je bij het programmeren van de installatie het unieke adres van de module door
tijdens de adresseringsfase.
Eén per kanaal. Licht op in TEST-mode als het verbruik of de productie van dat kanaal meer
dan 20 W is. Als er een kanaalfout optreedt, knippert de led om een foutcode weer te geven.
Zie Foutcodes op pagina
Licht op in TEST-mode als de module correct aangesloten is en goed functioneert. Als er
een fout optreedt, knippert de led om een foutcode weer te geven. Zie
11.
A
D
550-00803
11.
B
Foutcodes op pagina
Meetmodules elektriciteit
C
1
