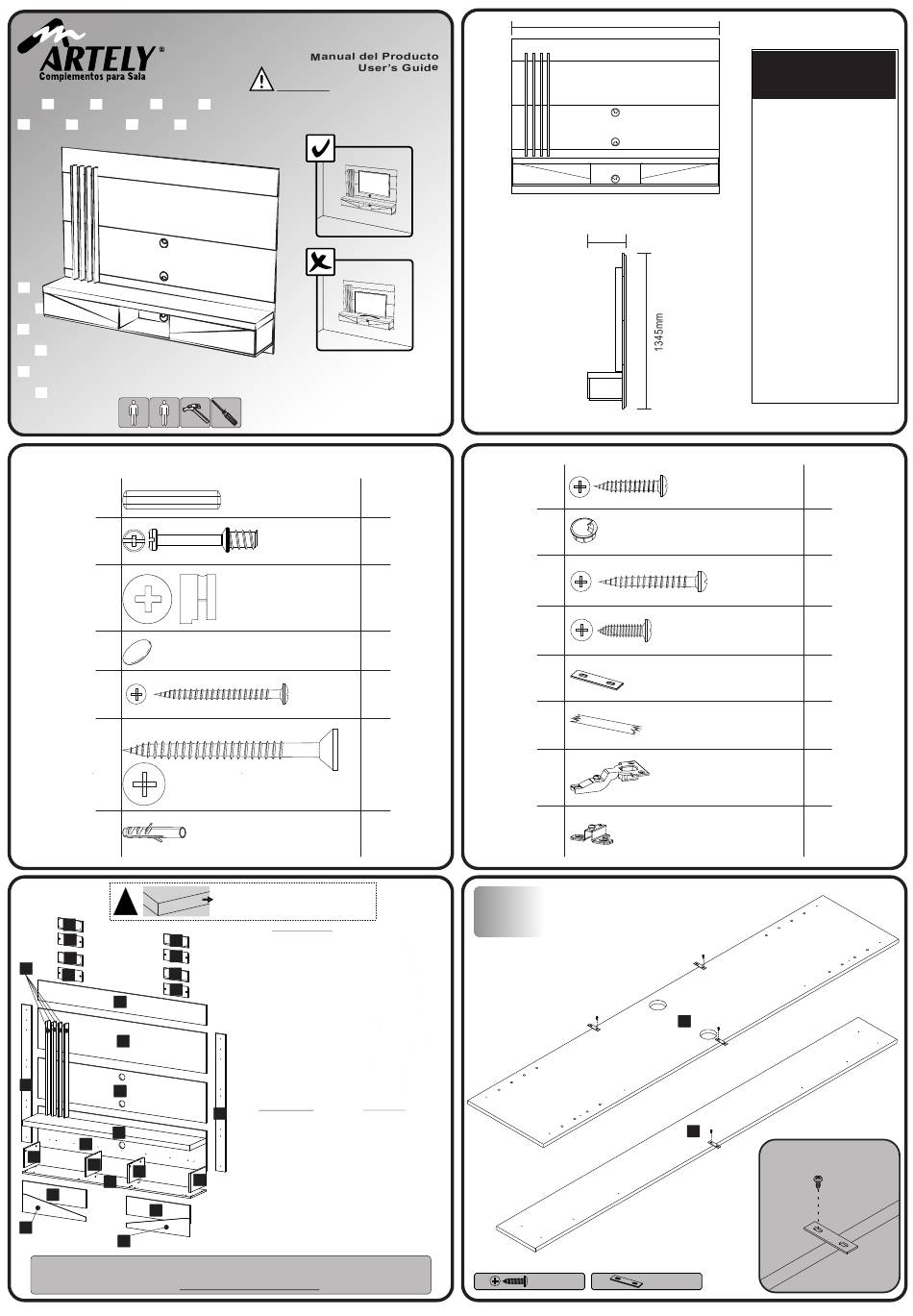

Artely Monaco User Manual

-Esse produto foi projetado para colocar a TV no painel, não no nicho.
-This product is designed to put the TV on the panel not on the niche.
-Este producto fue diseñado para colocar el televisor en el panel, no en el nicho.
www.artely.com.br
Lista de Materiais
Lista de Materiales/ Hardware List
A
B
C
D
E
F
G
Peça
!
0 1
6
7
6
7
6
15
6
7
7
4
3
5
2
9
1
10
11
10
8
12
12
13
14
Assista ao vídeo com dicas de montagem em nosso
site: www.artely.com.br
MANUAL DO PRODUTO
ATENÇÃO
Painel Mônaco
Painel Mônaco
Painel Mônaco / Mônaco Panel
Versão 1.0 / Versión 1.0 / Version 1.0
20
Cavilha / Tarugo / Dowel
08
Minifix / Minifix / Minifix
08
Tambor / Tambor / Minifix Cam
08
Tapa furo adesivo / Adhesivo / Hole Cover
Parafuso
38
Tornillo / Screw
Ø3,5x40mm CP
08
Parafuso / Tornillo / Screw
5,5x65mm Cab 13
08
Bucha / Casquillo / Bushing
- O numero na borda da peça corresponde ao
manual.
- Para retirada do numero usar Lustra-Móveis
ou Álcool em Gel.
Denominação
1-Painel nicho
(1800X384X15mm)
2-Painel inferior
(1800X384X15mm)
3-Painel centra
(1800X384X15mm)
4-Painel superior
(1800X192X15mm)
5-Travessa maior
(1312X105X15mm)
6-Travessa menor
(256X105X15mm)
7-Travessa parede
(256X105X50mm)
8-Base
(1790X290X15mm)
9-Tampo
(1790X300X50mm)
10-Lateral esquerda
(283X180X15mm)
11-Lateral direita
(283X180X15mm)
12-Porta
(678X174X15mm)
13-Espelho esq
(676X172X15mm)
14-Espelho dir
(676X172X15mm)
15-Travesa frontal
(895X60X15mm)
Denominación Description
5
1-Panel nicho 1-Niche panel
2-Panel inferior 2-Lower panel
3-Panel central 3-Center panel
4-Panel superior 4-Upper panel
5-Travesaño mayor 5-Bigger crosspiece
6-Travesaño menor 6-Small crosspiece
7-Travesaño pared 7-Wall crosspiece
11
8-Base 8-Base
9- Tapa 9-Top
10-Lateral izquierda 10-Left side
11-Lateral derecha 11-Right side
12-Puerta 12-Door
13-Espejo izquierda 13-Left mirror
14-Espejo derecha 14-Right mirror
15-Travesaño frente 15-Front crosspiece
1800mm
frente/frente/front
330mm
lateral/lado/side
H
I
J
K
L
M
N
O
Calço Alto / Cuña de Bisagra Alta / High Hinge Shim
Passo
1
Paso
Step
K
L
K Parafuso 04 L
Ø4,0x14mm CP
Conservação e Limpeza
Conservación y Limpieza
Conservation and Cleaning
Não expor o produto ao sol, altas
temperaturas e umidade. Não arrastar
objetos sobre a superfície do móvel (ex.:
TV, DVD, aparelho de som, objetos
decorativos...) e manter em local seco e
arejado.
Para a limpeza, utilizar um pano seco e
macio. Não é necessário o uso de
materiais abrasivos ou álcool.
No exponga el producto a la luz solar, las
altas temperaturas y la humedad. No
arrastre los objetos a través de la
superficie de la unidad (por ejemplo, TV,
DVD, equipo de música, objetos de
decoración ...) Mantener en un lugar
fresco y seco.
Para la limpieza, utilizar un paño seco y
suave. El uso de materiales abrasivos o
del alcohol no es necesario.
Do not expose the product to sunlight,
high temperatures and humidity. Do not
drag objects across the surface of the
unit (TV, DVD, stereo, decorative
objects,...) keep it in a cool dry place.
For cleaning, use a dry and soft cloth. Do
not use abrasive materials or alcohol.
Parafuso / Tornillo / Screw
32
Ø4,0x20mm CP
03
Passa Fio / Pasacables / Cable Hole Cover
Parafuso / Tornillo / Screw
04
Ø4,0x30mm CP
Parafuso / Tornillo / Screw
24
Ø4,0x14mm CP
Chapa Reta / Placa Recta / Mending Plate
04
50x13mm
Fita dupla face
16
Cinta doble face / Double face tape
04
Dobradiça Alta / Bisagra Alta / High Hinge
04
K
L
K
2
L
K
4
L
K
Chapa 04
Reta
L
