MS Schippers 0401375 Instructions Manual

For handy reader uhf
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
0401375
MS Docking Station For Handy Reader UHF
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 0401375 and is the answer not in the manual?

Questions and answers

Summary of Contents for MS Schippers 0401375

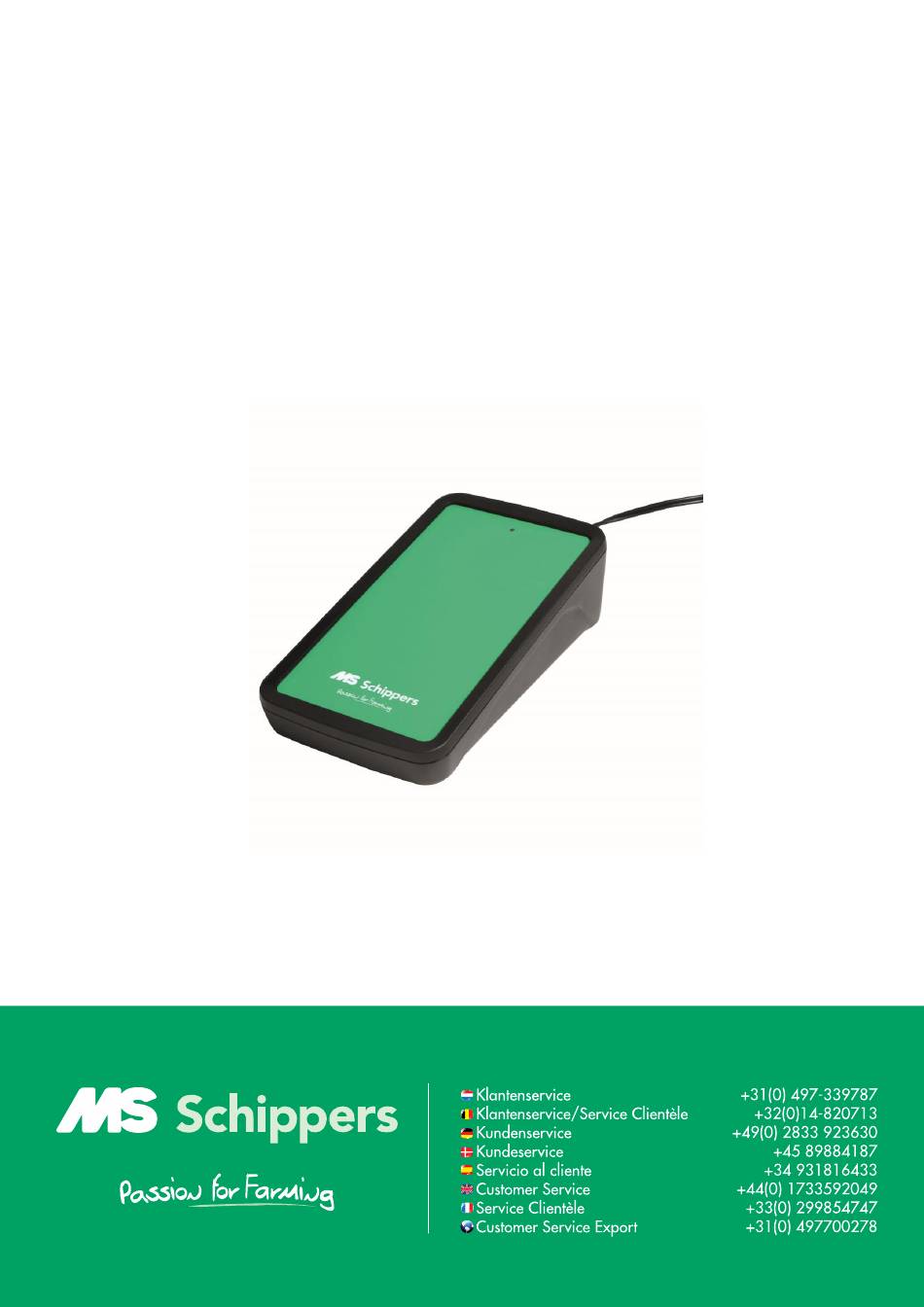

  • Page 1 0401375 MS Docking Station For Handy Reader UHF...

  • Page 2: Table Of Contents

    Gebruiksaanwijzing - laadstation Inhoudsopgave Technische gegevens ..........................3 Laadstation: een overzicht ........................3 Betekenis van de ledlampjes ........................4 MS Schippers – Config Tool ........................4 Tijdzone instellen............................. 4 Internetverbinding tot stand brengen ....................6 Ethernet ............................... 6 Wifi ..............................6 GSM-stick .............................

  • Page 3: Technische Gegevens

    Technische gegevens 4 USB-poorten Ethernet 100 Mbit Wifi 802.11n draadloze LAN (WLAN) Inductief laadstation Conform Qi-norm, 500 mA Stekkeradapter met micro-USB-kabel: Voeding INPUT: 100-240 V ~ 50/60 Hz 0,5 A OUTPUT: +5,1 V --- 2,5 A Aanbevolen wordt om de geleverde aansluitkabel te gebruiken om schade aan het laadstation te voorkomen.

  • Page 4: Betekenis Van De Ledlampjes

    Voor het configureren van uw laadstation dient u ook te controleren of u de daarvoor bestemde configuratietool "MS Schippers – Config Tool“ op uw computer heeft geïnstalleerd. Sluit nu uw USB-stick aan op uw computer en start de configuratietool. Controleer of uw USB-stick door uw besturingssysteem wordt herkend en voor verder gebruik ter beschikking staat.
  • Page 5 Typ allereerst uw firmanummer in het daarvoor bestemde veld. Controleer ook of de gewenste tijdzone is geselecteerd. U kunt deze op elk moment via het beschikbare vervolgkeuzemenu selecteren of wijzigen. Als u tevreden bent met uw instellingen, kunt u die nu opslaan op uw USB-stick. Klik daarvoor knop "Generate"...

  • Page 6: Internetverbinding Tot Stand Brengen

    Voor het configureren van uw laadstation dient u ook te controleren of u de daarvoor bestemde configuratietool "MS Schippers – Config Tool“ op uw computer heeft geïnstalleerd. Sluit nu uw USB-stick aan op uw computer en start de configuratietool. Controleer of uw USB-stick door uw besturingssysteem wordt herkend en voor verder gebruik ter beschikking staat.
  • Page 7 Controleer ook of de gewenste tijdzone is geselecteerd. U kunt deze op elk moment via het beschikbare vervolgkeuzemenu selecteren of wijzigen. Om uw SSID (=naam van het draadloos netwerk) en wachtwoord voor de WLAN- toegang in te voeren, zet u - zoals is afgebeeld - een vinkje bij 'wifi'.

  • Page 8: Gsm-Stick

    knippert eerst in het rood en wordt na het kopiëren van de instellingen rood en blauw. Verwijder de USB-stick nu weer en start uw laadstation opnieuw op. Om op te starten koppelt u de stroomaansluiting los van het laadstation en sluit u deze daarna, na een korte wachttijd, opnieuw aan.

  • Page 9: Bediening Van Het Laadstation

    Bediening van het laadstation Handleesapparaat Positionering Plaats het handleesapparaat boven op het laadstation. Let erop dat het leesapparaat zo veel mogelijk in het midden wordt geplaatst en is ingeschakeld. Opladen Als u het handleesapparaat correct op het laadstation hebt geplaatst, kunt u het laadproces volgen aan de hand van het batterijsymbool op de display van het leesapparaat.

  • Page 10: Ondersteunde Hardware

    Ondersteunde hardware USB-stick Geadviseerd wordt om USB-stick "SanDisk Cruzer Blade 16 GB" te gebruiken met modelnummer: SDCZ50-016G. GSM-stick (optioneel) Gebruik hierbij model "HUAWEI E353". Controleer ook of u de geverifieerde simkaart hebt ontvangen die met de GSM-stick werd meegeleverd.
  • Page 11 Table of Contents Specifications ............................12 Charging station overview ........................12 LED description ............................13 MS Schippers – Config Tool ........................13 Setting the time zone ..........................13 Setting up Internet connection ......................15 Ethernet ............................. 15 Wifi ..............................15 GSM dongle ............................

  • Page 12: Specifications

    Specifications 4 USB ports Ethernet 100Mbit Wifi 802.11n Wireless LAN Inductive charging station According to Qi standard, 500mA AC adapter with microUSB cable: Power supply INPUT: 100-240V ~ 50/60Hz 0.5A OUTPUT: +5.1V --- 2.5A It is recommended to use the supplied connection cable in order to avoid damage to the charging station.

  • Page 13: Led Description

    To change the time zone of your charging station, you need a USB flash drive. Please only use hardware verified by us. A list of verified hardware can be found in the appendix. Please make sure that the dedicated configuration tool “MS Schippers – Config Tool” is installed on your computer for configuration of your charging station.
  • Page 14 First enter your company number in the box provided. Make sure that the correct time zone is selected. You can select or change the time zone at any time with the drop-down menu. If you are satisfied with your settings, you can save the settings on your USB flash drive.

  • Page 15: Setting Up Internet Connection

    A list of verified hardware can be found in the appendix. Please make sure that the dedicated configuration tool “MS Schippers – Config Tool” is installed on your computer for configuration of your charging station.
  • Page 16 Make sure that the correct time zone is selected. You can select or change the time zone at any time with the drop-down menu. In order to enter your SSID (=name of the wireless network) and password for your wireless network, activate the Wifi checkbox as seen in the picture.

  • Page 17: Gsm Dongle

    Pay attention to the LED of the charging station. Once the settings from the USB flash drive have been applied successfully, you can recognize this by observing the LED on the charging area. The area will flash red first and then change to a constant red and blue light after the settings have been applied.

  • Page 18: Operation Of The Charging Station

    Operation of the charging station Handheld reader Positioning Place your handheld reader on top of the charging station. Make sure that the reader is placed in the center and is turned on. Charging If you placed the handheld reader on the charger correctly, you can observe the charging process with the battery icon on the screen of the reader.

  • Page 19: Supported Hardware

    Supported hardware USB flash drive We recommend the use of a “„SanDisk Cruzer Blade 16GB“ USB flash drive with model number: SDCZ50-016G. GSM dongle (optional) Use the model „HUAWEI E353”“. Make sure it contains the verified SIM card that was included with the GSM dongle.
  • Page 20 Gebrauchsanweisung – Ladestation Inhaltsverzeichnis Technische Daten ..........................Ladestation im Überblick ........................LED Bedeutung ............................ MS Schippers – Config Tool ......................... Zeitzone einstellen ..........................Internetverbindung einrichten ......................Ethernet ............................Wifi ..............................GSM Stick ............................Bedienung der Ladestation ......................... Handheld Reader ..........................
  • Page 21 Technische Daten 4 USB Ports Ethernet 100MBit Wifi 802.11n Wireless LAN Induktive Ladestation Nach Qi Standard, 500mA Steckernetzteil mit Micro-USB Kabel: Spannungsversorgung INPUT: 100-240V ~ 50/60Hz 0.5 A OUTPUT: +5.1V --- 2.5A Es wird empfohlen, dass gelieferte Anschlusskabel zu verwenden um Schäden an der Ladestation zu vermeiden.
  • Page 22 Hardware finden Sie im Anhang. Für die Konfiguration Ihrer Ladestation vergewissern Sie sich ebenso, dass Sie das dafür vorgesehene Konfigurations-Tool „MS Schippers – Config Tool“ auf Ihrem Computer installiert haben. Verbinden Sie nun Ihren USB-Stick mit Ihrem Computer und starten Sie das Konfigurations-Tool.
  • Page 23 Tragen zunächst Ihre Gesellschaftsnummer dafür vorgesehene Feld ein. Vergewissern Sie sich ebenso, dass die gewünschte Zeitzone ausgewählt ist. Sie können diese jederzeit über das vorhandene Drop-Down-Menü auswählen bzw. ändern. Wenn Sie mit Ihren Einstellungen zufrieden sind, können Sie diese nun auf Ihren USB- Stick abspeichern.
  • Page 24 Hardware finden Sie im Anhang. Für die Konfiguration Ihrer Ladestation vergewissern Sie sich ebenso, dass Sie das dafür vorgesehene Konfigurations-Tool „MS Schippers – Config Tool“ auf Ihrem Computer installiert haben. Verbinden Sie nun Ihren USB-Stick mit Ihrem Computer und starten Sie das Konfigurations-Tool.
  • Page 25 Vergewissern Sie sich ebenso, dass die gewünschte Zeitzone ausgewählt ist. Sie können diese jederzeit über das vorhandene Drop-Down-Menü auswählen bzw. ändern. Um Ihre SSID (=drahtlose Netzwerkname) und Ihr Passwort für Ihren WLAN Zugang einzutragen setzen Sie wie in der Abbildung zu sehen einen Hacken bei Wifi.
  • Page 26 Achten Sie dabei auf die LED der Ladestation. Nachdem die Einstellungen auf dem USB-Stick erfolgreich übernommen wurden können Sie dies Anhand der LED auf der Ladefläche erkennen. Diese blinkt zunächst Rot und wechselt nach Übernahme der Einstellungen auf ein Rot und Blau leuchten.
  • Page 27 Bedienung der Ladestation Handheld Reader Positionierung Legen Sie den Ihren Handheld Reader oben auf die Ladestation. Achten Sie darauf, dass der Reader möglichst Mittig platziert wurde und sich im Eingeschaltetem Zustand befindet. Aufladen Wenn Sie den Handheld Reader ordnungsgemäß auf der Ladestation platziert haben, können Sie den Ladevorgang anhand des Batterie-Symbols auf dem Display des Readers erkennen.
  • Page 28 Unterstützte Hardware USB-Stick Empfohlen wird die Nutzung eines „SanDisk Cruzer Blade 16GB“ USB-Sticks mit der Modellnummer: SDCZ50-016G. GSM-Stick (optional) Verwenden Sie hierbei das Model „HUAWEI E353“. Beachten Sie ebenso, dass die verifizierte SIM-Karte enthalten ist, die mit genannten GSM-Stick mitgeliefert wurde.
