Summary of Contents for Novus NV-101EP

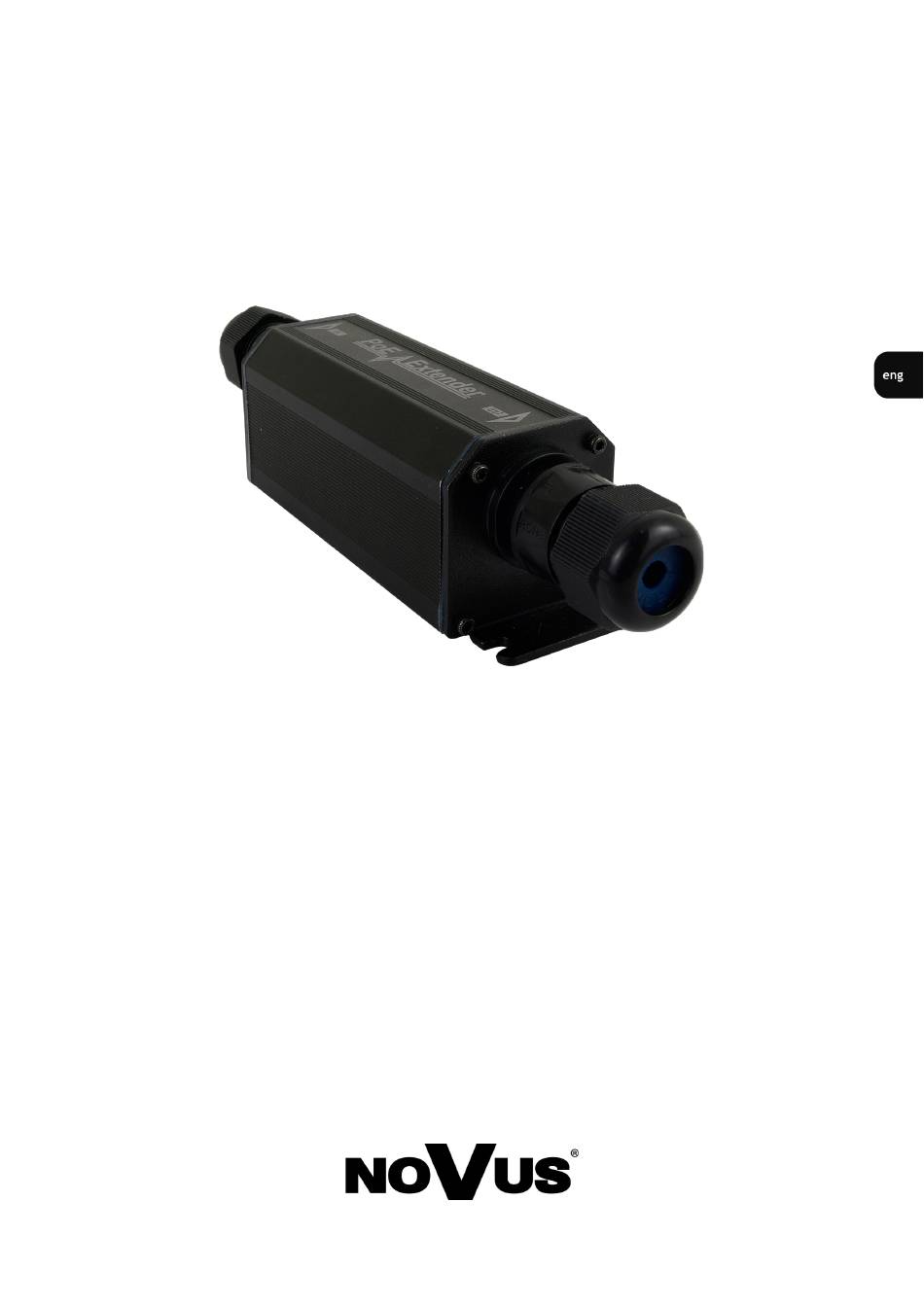

- Page 1 U s e r ’s m a n u a l PoE extender NV-101EP...
- Page 2 NV-101EP User’s manual ver. 1.0 INFORMATION EMC (2014/30/EU) and LVD (2014/35/EU) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2014/30/EU. • Low voltage LVD 2014/35/EU with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC.
-
Page 3: Important Safeguards And Warnings
NV-101EP User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. - Page 4 NV-101EP User’s manual ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the device’s technical datasheet. Therefore, it is forbidden to supply the switch from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...
-
Page 5: Foreword Information
NV-101EP User’s manual ver. 1.0 FOREWORD INFORMATION PACKAGE CONTENTS PoE Injector • User’s manual • MAIN CHARACTERISTICS • Power efficiency: 30W • Transmission medium: Ethernet cable Cat5/5e/6 • Network standard: PoE IEEE802.3 af, IEEE802.3 at • Transmission distance: 200m (max) using one device (max 25W) •... -
Page 6: Features And Specification
NV-101EP User’s manual ver. 1.0 FEATURES AND SPECIFICATION RANGES AND CONNECTIONS The device can be configured in two ways, first one direct connection second in cascade configuration. Direct connection The range in this connection is maximum 200m and the power delivered on the terminal is... -
Page 7: Specification
NV-101EP User’s manual ver. 1.0 NOTES SPECIFICATION: GENERAL Device Type PoE Extender NETWORK PoE standards IEEE802.3 af, IEEE802.3 at PoE modes Endspan (1,2+ / 3,6-) Protocols Support IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T The maximum transmission range using 1 x NVS-101EP is 200m,... - Page 8 NV-101EP User’s manual ver. 1.0 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2019-03-04 JB, MK V1.0 All rights reserved © AAT Holding S.A.
- Page 9 I n s t r u k c j a o b s ł u g i Przedłużacz PoE NV-101EP...
- Page 10 NV-101EP instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2014/30/EU) i LVD (2014/35/EU) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: • Kompatybilność elektromagnetyczna EMC 2014/30/EU. • Niskonapięciowa LVD 2014/35/EU. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od...
-
Page 11: Warunki Bezpieczeństwa
NV-101EP instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ... - Page 12 NV-101EP instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z zasilacza oraz na miejsce przyłączenia do źródła zasilania.
-
Page 13: Informacje Wstępne
NV-101EP instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE ZAWARTOŚĆ ZESTAWU Przedłużacz PoE • Instrukcja obsługi • CHARAKTERYSTYKA OGÓLNA • Budżet mocy: 30W • Medium transmisyjne: Przewód Ethernet Cat5e/6 • Obsługiwane standardy PoE: IEEE802.3 af, IEEE802.3 at • Zasięg transmisji: 200m (maksimum) •... -
Page 14: Dane Techniczne
NV-101EP instrukcja obsługi wer. 1.0 DANE TECHNICZNE ZASIĘGI I POŁĄCZENIA Urządzenie można używać w dwóch konfiguracjach pierwszej z jednym przedłużaczem PoE, drugiej z dwoma przedłużaczami w połączeniu kaskadowym. Połączenie bezpośrednie. Zasięg w takim połączeniu wynosi maksymalnie 200m oraz moc dostarczona na końcówce wynosi maksymalnie 25W, poniżej przedstawiono metodę... - Page 15 NV-101EP instrukcja obsługi wer. 1.0 NOTATKI DANE TECHNICZNE: OGÓLNE Typ urządzenia Przedłużacz PoE SIEĆ Standardy PoE IEEE802.3 af, IEEE802.3 at Tryb zasilania PoE Endspan (1,2+ / 3,6-) Obsługiwane protokoły IEEE 802.3, IEEE 802.3u, IEEE 802.3ab Zasięg transmisji z wykorzystaniem 1 x NVS-101EP wynosi 200m, z budżetem mocy: 25W...
- Page 16 NV-101EP instrukcja obsługi wer. 1.0 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2019-03-04 JB, MK V1.0 Wszelkie prawa zastrzeżone © AAT Holding S.A.
