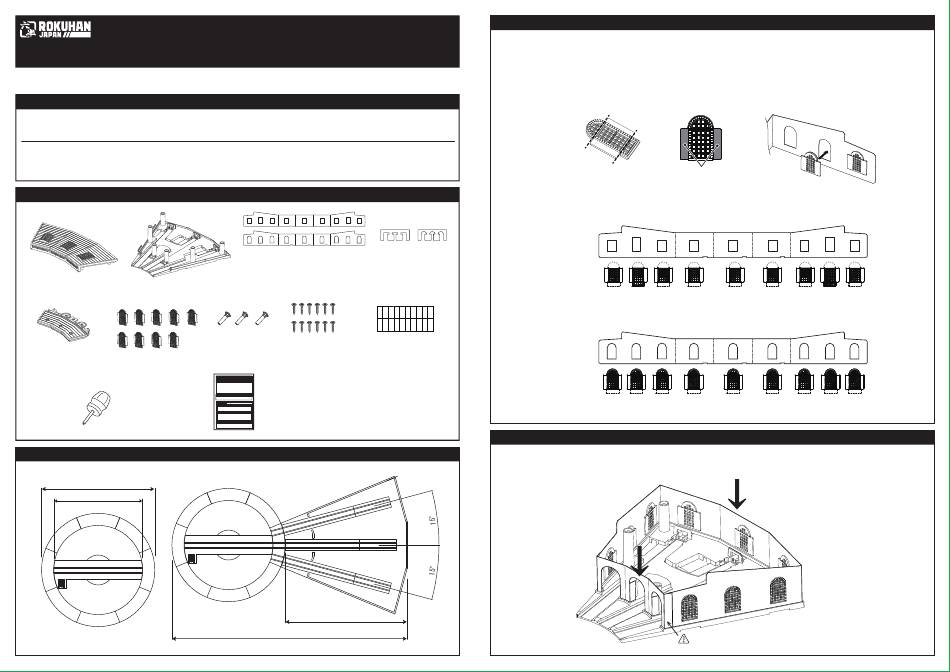

ROKUHAN S038 Instruction Manual

Ringlokschuppen Gebrauchsanleitung
ROUND HOUSE INSTRUCTION MANUAL
Vielen Dank für den Kauf dieses Rokuhan Produktes. Bitte lesen Sie die Bedienungsanleitung sorgfältig VOR Gebrauch durch.
Thanks for purchasing Rokuhan product. Please read this instruction manual carefully before play and operate properly.
１. Warnhinweis Caution
● Bitte achten Sie auf scharfkantige Teile, da hier Verletzungsgefahr besteht.
● Bitte gehen Sie vorsichtig mit den einzelnen Teilen um, da diese bruchempfindlich sind.
● Modellbauartikel. KEIN Spielzeug!
● This product includes sharp parts. Handle with care.
● Handle tools with care.
● This product is not recommended for use by children under 8 years old unless supervised by an adult.
● This product is the display model and easy to be damaged by too much press or drop.

Contents

２. Inhalt
Dach (groß) 1 Stk. Bodenplatte 1 Stk.
① ②
Roof (Large) x 1pc Base x 1pc
Dach (klein) 1 Stk.
④
Fenster 9 Stk.
Roof (small) x 1pc
⑤
Window x 9pcs
Schraubenzieher 1 Stk.
⑨
Screw driver x 1pc

Dimension

３. Maße
170mm
132mm
NOCH 7297614
Rokuhan S038
Stirnseite
Fassade (2 zur Auswahl)
③
Paper wall (2 type each 1set)
Doppels.Klebestreifen
Abzugsrohr 3 Stk. Schrauben 10 Stk.
1 Bogen
⑦ ⑧
⑥
Funnel x 3pcs Screw x 10pcs Double side tape
x 1sheet
Gebrauchsanleitung 1 Stk.
⑩
Instruction manual x 1pc
180mm
350mm

Window assembly

４. Fenster Montage
● Anleitung How to assemble
Die Fenster sind typisch für Japan und Europa und können für die individuellen Fassaden
zugeschnitten werden (s. Zeichnung)
Die Fenster werden mit dem doppels. Klebestreifen von hinten an die Fassade geklebt.
Window part is common use to Japanese type and European type.
Cut to follow as figure shows and make it suitable shape to each version.
Then stick to the paper wall by double side tape.
Schnittlinie
Cut line
Schnittlinie
Cut line
Bitte seien Sie beim Schneiden vorsichtig!
Take care not to hurt yourselves when you cut it.
●Variantenübersicht
Japanische
Variante
Japan type
Front wall
Bis auf 2 Fenster an der oberen und unter Schnittlinie abtrennen.
Cut at the upper line only for the 2 windows, and for the others to cut at upper and lower lines.
Europäische
Variante
European type
Nur an der unteren Schnittlinie trennen.
Cut at the lower line only.
５. Fassaden-Montage
Falten Sie Fassade und Stirnseite an den Linien und setzen Sie diese in die Nut der Bodenplatte ein.
Bend the paper wall on the line and insert into the recess line on the base. Place the front paper (see figure).
Window assembly
Klebestreifen
Both adhesive tape
Case study
Nur an der oberen Linie trennen.
Cut at the upper line only.

Paper wall assembly

！ Setzen Sie das Papier der Stirnseite vor die Fassade
Place front paper outside.
Nur an der oberen Linie trennen
Cut at the upper line only.
