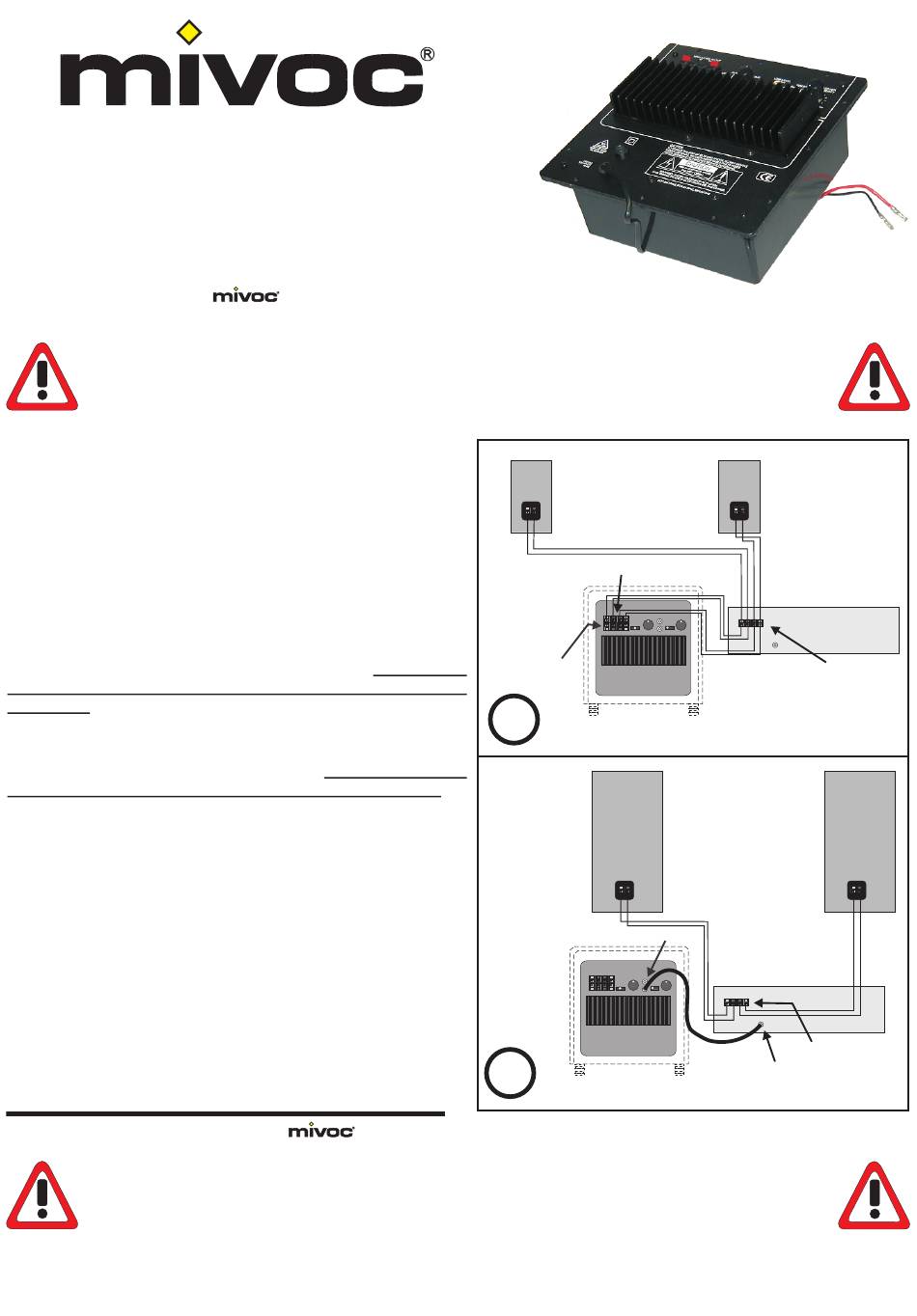

mivoc AM 120 Owner's Manual

AM 120
Aktivmodul / amplifier module
Bedienungsanleitung / owners manual
Sehr geehrter Kunde. Mit dem
Sie die folgenden Hinweise aufmerksam durch!
Das Aktivmodul darf NUR in Betrieb genommen werden, wenn es in ein Gehäuse eingebaut und
ein Lautsprecherchassis korrekt angeschlossen ist! Das Aktivmodul darf NICHT in Feuchträumen
Das Aktivmodul darf NUR von autorisiertem Fachpersonal geöffnet werden!
Einbau des AM 120 (
Gilt nur für Einzelmodul
Das AM 120 Modul ist für den Einbau in aktive Subwoofer vorge-
sehen. Am besten eignet sich die Rückwand zum Einbau. WICHTIG!
Das AM 120 muß so eingebaut werden, daß bei der Aufstellung
mindestens 10 cm Abstand zur nächsten Begrenzungsfläche gewahrt
bleiben. Für den Einbau wird in das Gehäuse ein rechteckigen
Ausschnitt mit den Maßen 218 x 218 mm gesägt. Das AM 120 wird
in den Ausschnitt eingesetzt und festgeschraubt. Das Basschassis des
Subwoofers wird mit dem Kabel auf der Innenseite des AM 120
angeschlossen (grosser Flachstecker = PLUS).
Anschluss des AM 120 über den Hochpwegeleingang (Abb. 1).
Das AM 120 Modul wird mit den SPEAKER LEVEL INPUTS an die
Lautsprecherausgänge des Verstärkers angeschlossen. Bitte benutzen
Sie nie LINE LEVEL INPUTS
gleichzeitig!
Anschluss des AM 120 über den Line Eingang (Abb. 2).
Das AM 120 wird über den Subwooferausgang des Verstärkers
(Cinch) über LINE LEVEL INPUT angeschlossen. Bitte benutzen Sie nie
LINE LEVEL INPUTS und SPEAKER LEVEL INPUTS gleichzeitig!
Inbetriebnahme:
Der LEVEL Regler wird auf Anschlag MIN, der LOW PASS
FREQUENCY Regler auf 180 Hz, der PHASE Schalter auf 0° °
eingestellt. Nach Anschluss aller notwendigen Leitungen an das AM
120 kann der Hauptverstärker / Receiver eingeschaltet werden.
Verwenden Sie maximal eine mittlere Lautstärke. Nun stellen Sie den
POWER - Schalter des AM 120 auf ON .Den LEVEL Regler vorsichtig
nach rechts drehen, bis die gewünschte Lautstärke des Basses erreicht
ist. Mit dem LOW PASS FREQUENCY Regler und dem PHASE
Schalter kann das AM 120 an die Hauptlautsprecher / Satelliten
angepasst werden. Stellen Sie den POWER Schalter auf AUTO, wird
das AM 120 zusammen mit der Hauptanlage eingeschaltet.
Dear customer. You have purchased the
instructions carefully.
It is ONLY allowed to use the amplifier if it is mounted in an cabinet and a speaker is connected
correctly ! It is NOT allowed to use the amplifier in moisted rooms or if the amplifier module is wet.
Please do NOT open the cover or back. Servicing of the amplifier ONLY by qualified personel!
Mounting of the AM 120 (
The AM 120 amplifier module is designed for the use in an amplified subwoofer. The backside of the cabinet is the designated place for
the mounting of the AM 120. IMPORTANT! The distance of the AM 120 outer surface to any wall must be more than 10 cm.
AM 120 haben Sie einen hochwertiges Aktivmodul für aktive Subwoofer erworben. Bitte lesen
in Betrieb genommen werden oder wenn es nass geworden ist!
)
und SPEAKER LEVEL
AM 120, a high quality subwoofer amplifier module. Please read the following
belongs only to single amplifier module
SPEAKER LEVEL INPUTS
OUT TO
SPEAKERS
INPUTS
1
o
2
)
Satelliten
Satellites
AM 120
Haupt-Lautsprecher
Main speakers
LINE LEVEL INPUTS
Verstärker /
Amplifier
Subwoofer OUT (Cinch/RCA)
AM 120
Verstärker /
Amplifier
Speaker OUT
Speaker OUT
