TrainModules TM-76875 User Manual

Sound player
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TM-76875
Geräuschgenerator
Benutzerhandbuch

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TM-76875 and is the answer not in the manual?

Questions and answers

Summary of Contents for TrainModules TM-76875

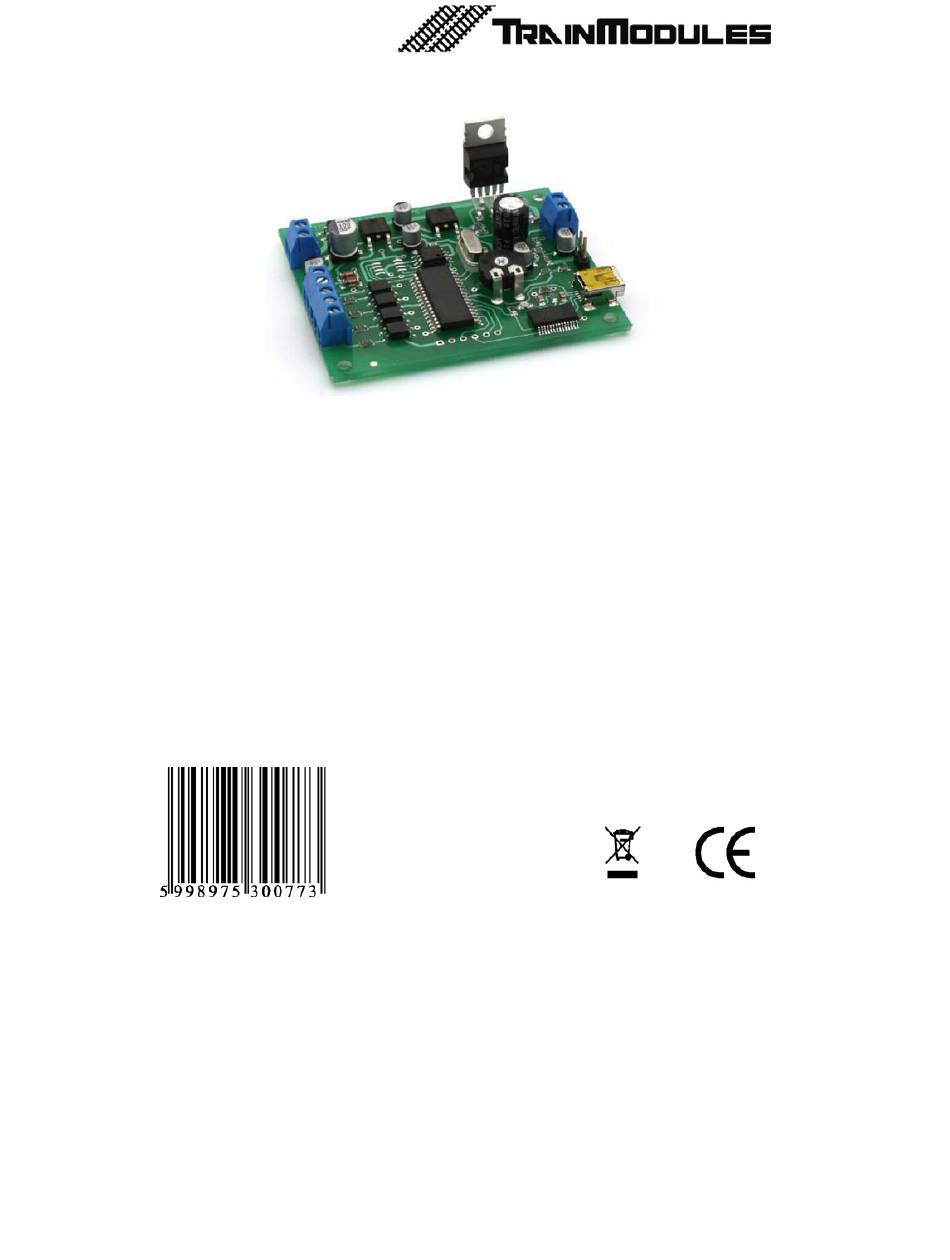

  • Page 1 TM-76875 Geräuschgenerator Benutzerhandbuch...

  • Page 2: Table Of Contents

    © 2011 BioDigit Ltd. Alle Rechte vorbehalten. Es ist verboten, den Inhalt des vorliegen- den Dokuments in jeglicher Form, einschließlich in elektronischer und mechanischer Form, ohne schriftliche Genehmigung von BioDigit Ltd. zu reproduzieren und/oder zu veröffentlichen. Sicherheitshinweise Während der Bedienung und des Betriebs des Geräts müssen die angegebenen technischen Daten bzw.

  • Page 3: Funktionen Und Eigenschaften

    Funktionen und Eigenschaften • 7 W Leistungsverstäker • Low-Level-Audio Ausgang • 4 galvanisch isolierte Steuereingänge • USB- Schnittstelle für das Laden von Geräuschen • Lautstärkeregelung • Nicht-flüchtiger Flash-Speicher für Geräusche • Geringer Stromverbrauch Technische Parameter Betriebsspannung: 7 - 24 V Verbrauch im Stand-by: 20 mA Maximale Stromaufnahme: 100 mA Maße: 66 x 56 mm...

  • Page 4: Erstinbetriebnahme Des Gerätes

    Steuereingänge (SND1-4): Jeder Eingang wurde galvanisch iso- liert, daher muss das Modul zur Eingangsaktivierung mit Strom versorgt werden. Diese Spannung kann sein: - Ausgangsspannung eines Schaltbausteines - eigene Versorgungsspannung Der Eingang kann auch mit Wechselstrom betrieben werden! Die in der Zeichnung mit "+" markierte Stelle ist der gemeinsame Eingang.
  • Page 5 Geräusche in das Modul laden Laden Sie zuerst das Hilfsprogramm zum Laden der Geräu- sche von unserer Website herunter: http://www.trainmodules.hu/: Modules -> Sound Player -> Downloads Starten Sie das Modul (durch Anschluss der externen Stromversorgung Verbinden Sie das Modul über ein herkömmliches USB- Kabel mit dem Computer.

  • Page 6: Garantie Und Rechtliche Hinweise

    Achtung! Laut der europäischen EMV- Richtlinien darf das Pro- dukt lediglich mit Geräten verwendet werden, die über eine CE- Kennzeichnung verfügen. Die erwähnten Standards und Markenbezeichnungen sind die Handelsmarken der betreffenden Firmen. TrainModules – BioDigit Ltd Kerepesi utca 92.H-1144, Budapest Hergestellt in Ungarn. Tel.: +36 1 46-707-64 http://www.trainmodules.hu/...
  • Page 7 Abbildung 1.
  • Page 8 TM-76875 Sound player User's manual...
  • Page 9 © 2011 BioDigit Ltd. All rights reserved. It is forbidden to reproduce and/or publish the contents of the present document in any form including electronic and mechanical design without the written permission of BioDigit Ltd. Safety warning During the operation of the device the specified technical parameters shall always...

  • Page 10: Features And Properties

    Features and properties • 7 W power amplifier • Low-level audio output • 4 galvanically isolated control inputs • USB interface for sound uploading • Adjustable volume • Non-volatile flash memory for sound sample • Low power consumption Technical parameters Input supply voltage: 7 - 24 V Stand-by current: 20 mA Maximal supply current: 100 mA...

  • Page 11: Taking The Device Into Operation

    Control inputs (SND1-4): Each input has galvanic isolation, thus for input activation the module must be provided with supply voltage. This voltage can be: output voltage of a remote control device own supply voltage The input can be supplied by AC as well! The point marked „+” in the drawing is the common input point.

  • Page 12: Uploading Sounds Into The Module

    Uploading sounds to the module 1. Download first the sound uploader utility from our website http://www.trainmodules.hu/: Modules -> Sound Player -> Downloads. 2. Start up the module (by connection of the external supply voltage) 3. Connect the module to the computer by conventional USB cable.

  • Page 13: Guarantee And Legal Statement

    Attention! By virtue of the European EMC directives the product can be used solely with devices provided with CE marking. The mentioned standards and brand names are the trademarks of the firms concerned. TrainModules – BioDigit Ltd Kerepesi street 92. H-1144, Budapest Made in Hungary.
  • Page 14 Figure 1.
