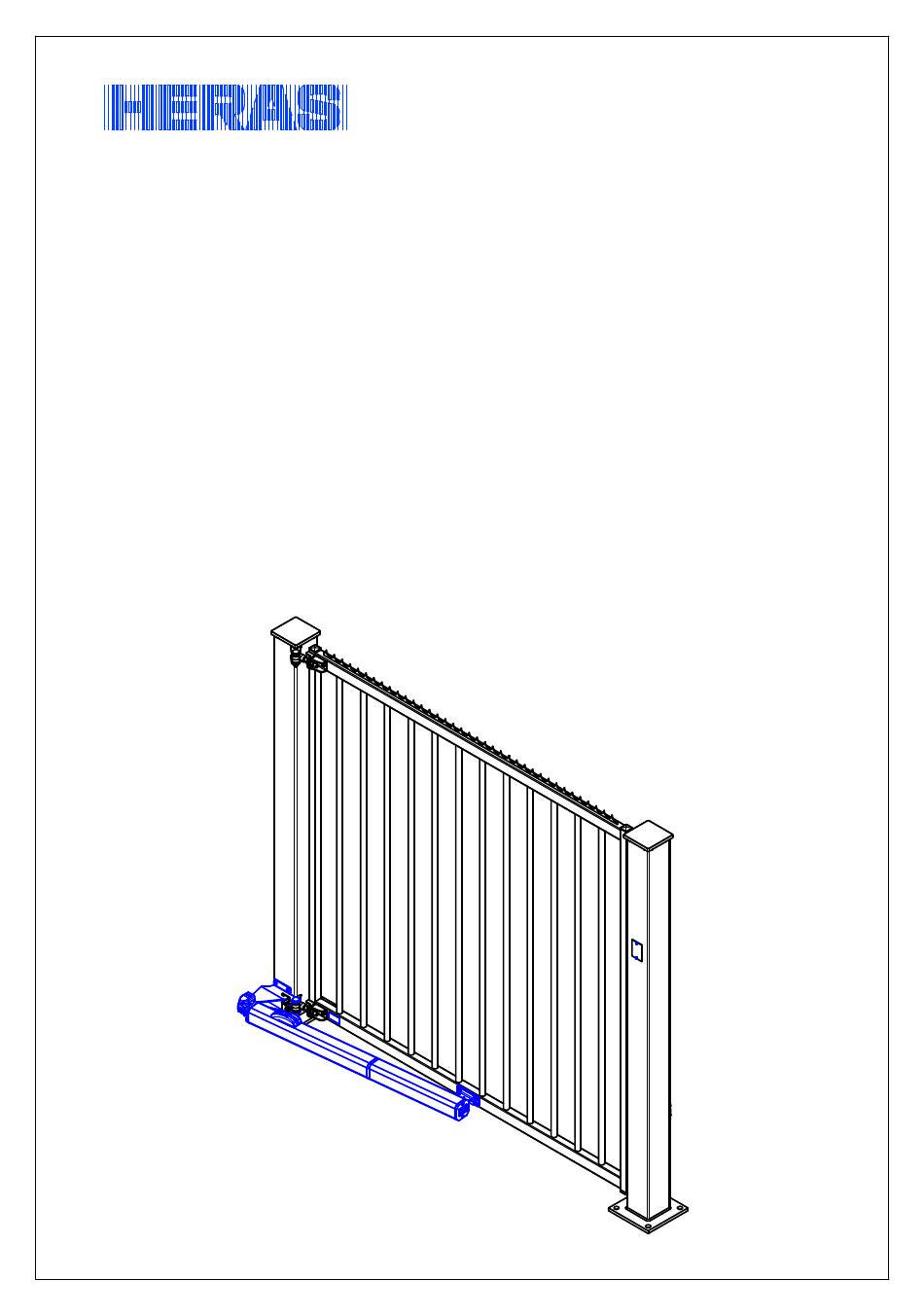

- Page 1 Montage-instructie Installation instruction Montageanleitung Draaipoort met aandrijving Swing gate with drive Drehflügeltor mit Antrieb F400 NL-EN-DE - 0.1 | 2018...
- Page 2 45±15 min. 1500 / max. 2500 min. 140x140 min. 100x100 NL-EN-DE - 0.1 | 2018...
- Page 3 45±15 min. 1500 / max. 2500 min. 1500 / max. 2500 45±15 5-25 NL-EN-DE - 0.1 | 2018...
- Page 4 description SAP SAP no. Navision no. set fasten pil faac 400 sc mb9005 2031301 SETPILF400SCMZW boren/drill/bohren ø22mm 4x boren/drill/bohren voor doorvoertule wanddikte/thickness/Wanddicke 3/4mm -> ø7mm for grommet für Kabelöse 2016607 2031295 2003026 2031292 2019361 2016000 2016024 2031291 ± description SAP SAP no.
- Page 5 • for installation and connection of the drive see user manual Faac 400. • for use see user manual Heras. • in combination with the Safecoder no end stops in open/close direction are necessary. ! Attention, Safecoder can only be used with control unit E145 (2031297).
- Page 6 description SAP SAP no. Navision no. set fasten pil faac 400 sc mb9005 2031301 SETPILF400SCMZW waarschuwingsbordjes / warning signs / Warn-Signalleuchten 2016029 2018287 4x boren/drill/bohren ø3mm description SAP SAP no. Navision no. set slam corner sw-gt mb9005 2016086 SETASHKDPAMZW aanslag enkele vleugel / slam support single leaf / Anschlag für Einzelflügel 2015990 2016086 4x boren/drill/bohren...
- Page 7 detectielijn fotocel fotocel detection line photocell photocell 2011504 Detektions-Linie Lichtschranke Lichtschranke 2017237 aanslagbuffer fotocel paal slam rubber fotocel + aanslagpaal photocell post Anschlagpuffer photocell + slam post Lichtschranke Pfosten Lichtschranke + Anschlagpfosten detectielijn fotocel fotocel detection line photocell photocell Detektions-Linie Lichtschranke Lichtschranke ...
- Page 8 detectielijn fotocel + aanslagpaal fotocel + aanslagpaal detection line photocell + slam post photocell + slam post Detektions-Linie Lichtschranke + Anschlagpfosten Lichtschranke + Anschlagpfosten detectielijn fotocel fotocel detection line photocell photocell Detektions-Linie Lichtschranke Lichtschranke lenshoogte/lens height /Höhe der Lichtschranke max. 700 NL-EN-DE - 0.1 | 2018...
- Page 9 description SAP SAP no. Navision no. 2011504 IRDETCAR852A infrared detect CDR852A el screw cross gr M4x10 DIN 7985 H ss 2015943 SCHRBCKK410 pst her 80 60x60 l=1450 HD 2017333 STDH145IV cover cap 60x60 out al 2011551 KAP6060U sealing plug hole o8 black ps 2000279 AFDICHTPLUG8ZWA shock buffer 26x22 rubber ps...
- Page 10 description SAP SAP no. Navision no. sl-pil univ 140 l=1055 bpl hd 2000737 ASPILU140140VPLV 2007587 DRSTG20200 thread-rod M20x200 DIN 976 ss 2016906 SLUR20 washer M20 DIN 125A ss 2013167 nut M20 DIN 934 ssct 2013167 2016906 2000737 2007587 Verlengde pilasters / extended posts / Verlängerte Torpfosten •...
