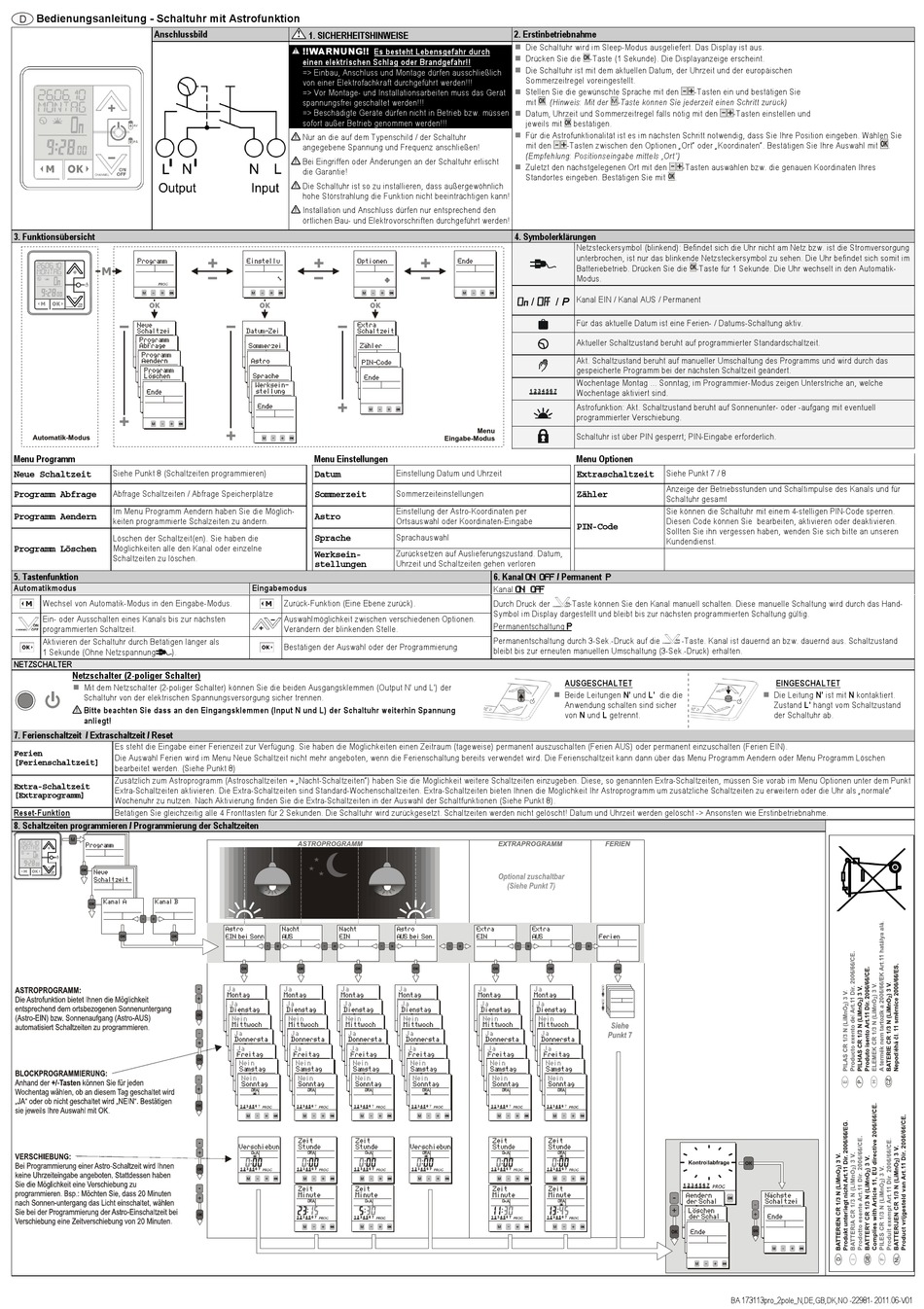

D Bedienungsanleitung - Schaltuhr mit Astrofunktion
Anschlussbild
3. Funktionsübersicht
Menu Programm
Siehe Punkt 8 (Schaltzeiten programmieren)
Neue Schaltzeit
Abfrage Schaltzeiten / Abfrage Speicherplätze
Programm Abfrage
Im Menu Programm Aendern haben Sie die Möglich-
Programm Aendern
keiten programmierte Schalzeiten zu ändern.
Löschen der Schaltzeit(en). Sie haben die
Möglichkeiten alle den Kanal oder einzelne
Programm Löschen
Schaltzeiten zu löschen.
5. Tastenfunktion
Automatikmodus
Wechsel von Automatik-Modus in den Eingabe-Modus.
Ein- oder Ausschalten eines Kanals bis zur nächsten
programmierten Schaltzeit.
Aktivieren der Schaltuhr durch Betätigen länger als
1 Sekunde (Ohne Netzspannung ).
NETZSCHALTER
Netzschalter (2-poliger Schalter)
Mit dem Netzschalter (2-poliger Schalter) können Sie die beiden Ausgangsklemmen (Output N' und L') der
Schaltuhr von der elektrischen Spannungsversorgung sicher trennen.
Bitte beachten Sie dass an den Eingangsklemmen (Input N und L) der Schaltuhr weiterhin Spannung
!
anliegt!
7. Ferienschaltzeit / Extraschaltzeit / Reset
Es steht die Eingabe einer Ferienzeit zur Verfügung. Sie haben die Möglichkeiten einen Zeitraum (tageweise) permanent auszuschalten (Ferien AUS) oder permanent einzuschalten (Ferien EIN).
Ferien
Die Auswahl Ferien wird im Menu Neue Schaltzeit nicht mehr angeboten, wenn die Ferienschaltung bereits verwendet wird. Die Ferienschaltzeit kann dann über das Menu Programm Aendern oder Menu Programm Löschen
[Ferienschaltzeit]
bearbeitet werden. (Siehe Punkt 8)
Zusätzlich zum Astroprogramm (Astroschaltzeiten + „Nacht-Schaltzeiten") haben Sie die Möglichkeit weitere Schaltzeiten einzugeben. Diese, so genannten Extra-Schaltzeiten, müssen Sie vorab im Menu Optionen unter dem Punkt
Extra-Schaltzeit
Extra-Schaltzeiten aktivieren. Die Extra-Schaltzeiten sind Standard-Wochenschaltzeiten. Extra-Schaltzeiten bieten Ihnen die Möglichkeit Ihr Astroprogramm um zusätzliche Schaltzeiten zu erweitern oder die Uhr als „normale"
[Extraprogramm]
Wochenuhr zu nutzen. Nach Aktivierung finden Sie die Extra-Schaltzeiten in der Auswahl der Schaltfunktionen (Siehe Punkt 8).
Reset-Funktion Betätigen Sie gleichzeitig alle 4 Fronttasten für 2 Sekunden. Die Schaltuhr wird zurückgesetzt. Schaltzeiten werden nicht gelöscht! Datum und Uhrzeit werden gelöscht -> Ansonsten wie Erstinbetriebnahme.
8. Schaltzeiten programmieren / Programmierung der Schaltzeiten
1. SICHERHEITSHINWEISE
!!WARNUNG!! Es besteht Lebensgefahr durch
!
einen elektrischen Schlag oder Brandgefahr!!
=> Einbau, Anschluss und Montage dürfen ausschließlich
von einer Elektrofachkraft durchgeführt werden!!!
=> Vor Montage- und Installationsarbeiten muss das Gerät
spannungsfrei geschaltet werden!!!
=> Beschädigte Geräte dürfen nicht in Betrieb bzw. müssen
sofort außer Betrieb genommen werden!!!
! Nur an die auf dem Typenschild / der Schaltuhr
angegebene Spannung und Frequenz anschließen!
Bei Eingriffen oder Änderungen an der Schaltuhr erlischt
!
die Garantie!
! Die Schaltuhr ist so zu installieren, dass außergewöhnlich
hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
! Installation und Anschluss dürfen nur entsprechend den
örtlichen Bau- und Elektrovorschriften durchgeführt werden!
Menu Einstellungen
Einstellung Datum und Uhrzeit
Datum
Sommerzeiteinstellungen
Sommerzeit
Einstellung der Astro-Koordinaten per
Astro
Ortsauswahl oder Koordinaten-Eingabe
Sprachauswahl
Sprache
Zurücksetzen auf Auslieferungszustand. Datum,
Werksein-
Uhrzeit und Schaltzeiten gehen verloren
stellungen
Eingabemodus
Zurück-Funktion (Eine Ebene zurück).
Auswahlmöglichkeit zwischen verschiedenen Optionen.
Verändern der blinkenden Stelle.
Bestätigen der Auswahl oder der Programmierung
2. Erstinbetriebnahme
Die Schaltuhr wird im Sleep-Modus ausgeliefert. Das Display ist aus.
Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige erscheint.
Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen
Sommerzeitregel voreingestellt.
Stellen Sie die gewünschte Sprache mit den
mit . (Hinweis: Mit der -Taste können Sie jederzeit einen Schritt zurück)
Datum, Uhrzeit und Sommerzeitregel falls nötig mit den
jeweils mit bestätigen.
Für die Astrofunktionalität ist es im nächsten Schritt notwendig, dass Sie Ihre Position eingeben. Wählen Sie
mit den -Tasten zwischen den Optionen „Ort" oder „Koordinaten". Bestätigen Sie Ihre Auswahl mit
(Empfehlung: Positionseingabe mittels „Ort")
Zuletzt den nächstgelegenen Ort mit den
Standortes eingeben. Bestätigen Sie mit
4. Symbolerklärungen
Netzsteckersymbol (blinkend): Befindet sich die Uhr nicht am Netz bzw. ist die Stromversorgung
unterbrochen, ist nur das blinkende Netzsteckersymbol zu sehen. Die Uhr befindet sich somit im
Batteriebetrieb. Drücken Sie die
Modus.
Kanal EIN / Kanal AUS / Permanent
/ / P
Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.
Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit.
Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das
gespeicherte Programm bei der nächsten Schaltzeit geändert.
Wochentage Montag ... Sonntag; im Programmier-Modus zeigen Unterstriche an, welche
Wochentage aktiviert sind.
Astrofunktion: Akt. Schaltzustand beruht auf Sonnenunter- oder -aufgang mit eventuell
programmierter Verschiebung.
Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich.
Menu Optionen
Siehe Punkt 7 / 8
Extraschaltzeit
Anzeige der Betriebsstunden und Schaltimpulse des Kanals und für
Zähler
Schaltuhr gesamt
Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren.
Diesen Code können Sie bearbeiten, aktivieren oder deaktivieren.
PIN-Code
Sollten Sie ihn vergessen haben, wenden Sie sich bitte an unseren
Kundendienst.
6. Kanal ON OFF / Permanent P
ON OFF
Kanal
Durch Druck der -Taste können Sie den Kanal manuell schalten. Diese manuelle Schaltung wird durch das Hand-
Symbol im Display dargestellt und bleibt bis zur nächsten programmierten Schaltung gültig.
P
Permanentschaltung
Permanentschaltung durch 3-Sek.-Druck auf die
bleibt bis zur erneuten manuellen Umschaltung (3-Sek.-Druck) erhalten.
AUSGESCHALTET
Beide Leitungen N' und L' die die
Anwendung schalten sind sicher
von N und L getrennt.
-Tasten ein und bestätigen Sie
-Tasten einstellen und
-Tasten auswählen bzw. die genauen Koordinaten Ihres
.
-Taste für 1 Sekunde. Die Uhr wechselt in den Automatik-
-Taste. Kanal ist dauernd an bzw. dauernd aus. Schaltzustand
EINGESCHALTET
Die Leitung N' ist mit N kontaktiert.
Zustand L' hängt vom Schaltzustand
der Schaltuhr ab.
BA 173113pro_2pole_N;DE,GB,DK,NO -22981- 2011.06-V01
.
