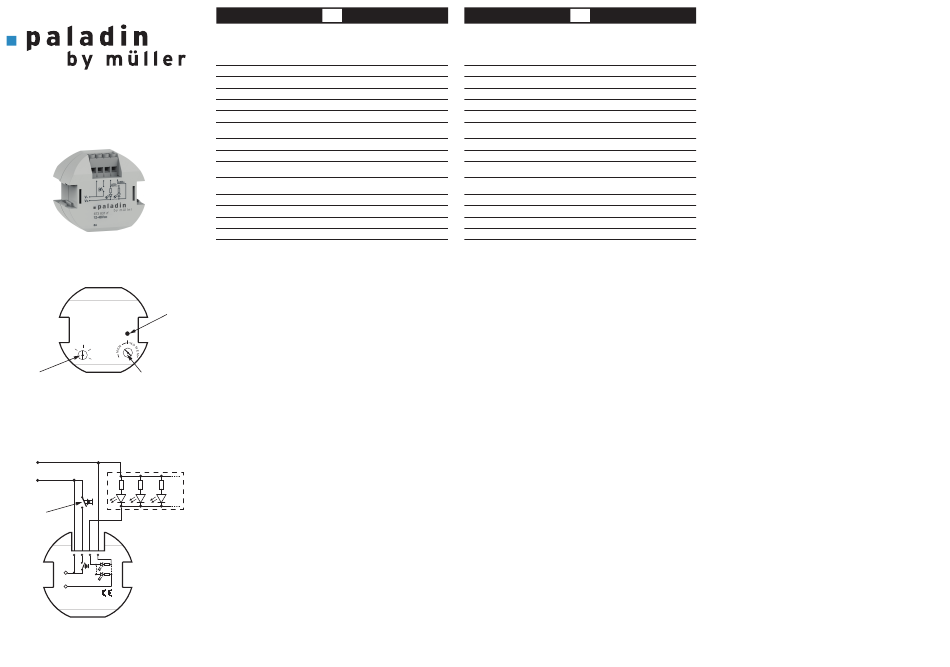

Muller Paladin 673 831 rf Manual

673 831 rf
C
PROG.
S
R E
EA
P
A B
+
+
12 ~ 48V
DC
-
-
D
+
LED
-
LED
v
-
12-48Vcc 8A
v
+
DE
Funk-Dimmer LED RGB Streifen 1-Kanal
TECHNISCHE DATEN
Anschlussspannung
12V ~ 48V
DC DC
Leistungsaufnahme
<12mA
Geeignete Lasttypen LED streifen 12V ~ 48V
DC
Maximale Last 8A (12V: 96W // 24V: 192W)
Kanäle
1 Ausgangskanal
via Funk (KNX-RF) und/oder
Steuerung
kabelgeb. Taster
Montage
Unterputzmontage
Abmessungen 55 x 53 x 34mm
Verschlüsselte Übertragung, 868,4MHz
Funkfrequenz
Reichweite: bis zu 100 m (in freiem Feld)
Sender: 676 010 rf, 673 010 rf,
Kompatibel mit
670 010 rf
Betriebstemperatur 0ºC ~ +40ºC
Lagertemperatur
-30ºC ~ +70ºC
Schutzart IP20 gemäß EN 60529
Angewandte Norm
EN 60669-2-1
BESCHREIBUNG
· Es handelt sich bei diesem Gerät um einen KNX-RF kompatiblen Dimmer zur Steuerung
von einfarbigen 12...48 V LED-Streifen, mit bis zu 8 A.
DC
· Dimmer Technologie: Pulsweitenmodulation (PWM).
· Bedienung durch andere KNX-RF Sensoren: Taster, Fernbedienung, ...
· Kompatibel mit den Sendern: 676 010 rf, 673 010 rf, 670 010 rf.
CHARAKTERISTIK
Wahlschalter für die Betriebsart zur Einrichtung und Inbetriebnahme (A):
- P: Einlernvorgang / Programmiermodus.
- R: Normalbetrieb mit Repeater Funktion.
- S: Normalbetrieb.
- E: Löschen einer Verlinkung des Empfängerkanals.
- EA: Löschen aller Verlinkungen des Empfänger- und Sendekanals.
Betrieb mit oder ohne Memory-Funktion (B)
Programmiertaste (C) um andere RF Geräte zu verlinken.
Zudem ist es möglich, einen kabelgebundenen Taster zur lokalen Steuerung der
angeschlossenen Leuchten zu verwenden. Hierbei sind folgende Funktionen möglich:
Schalten EIN/AUS, Dimmen.
Zwei Kanäle stehen zur Verfügung: Sendekanal (kabelgebundener Taster) und ein
Empfangskanal (Dimmer).
INSTALLATION
Bitte installieren Sie den Dimmer entsprechend nachfolgender Schritte:
1.) Vor Montage- und Installationsarbeiten Spannung freischalten.
2.) Schließen Sie den Dimmer entsprechend des dargestellten Schaltplans an.
3.) Schalten Sie die Spannungsversorgung wieder ein.
Der Anschluss des kabelgebundenen Tasters ist optional und nur bei Bedarf vorzunehmen.
BETRIEB
A.- Bedienung mittels kabelgebundenem Taster (D)
Ein kurzer Tastendruck (<300 ms) des kabelgebundenen Tasters führt zu folgenden Aktionen:
- Der vorherige Zustand wird gewechselt (umschalten), z.B. von EIN → AUS oder von
AUS → EIN.
- Zudem erfolgt die Übermittlung von EIN oder AUS über Funk, abhängig vom Zustand des
Lastausgangs.
Ein langer Tastendruck (>300 ms) des kabelgebundenen Tasters führt zu folgenden Aktionen:
- Eine Erhöhung oder Abschwächung des aktuellen Dimmzustandes
- Zudem erfolgt die Übermittlung des Telegramms DimCtrl über Funk, abhängig vom
Zustand des Lastausgangs.
Der Ausgangskanal 0 des kabelgebundenen Tasters versendet die folgenden Objekte:
lnfo OnOff, OnOff y DimCtrl.
B.- Bedienung mittels Funk-Kanal
Der Dimmausgang kann mittels eines angeschlossenen Funk-Senders (Sensor) gesteuert
werden.
Der Eingangskanal 1 des Dimmers reagiert hierbei auf folgende Objekte: lnfo OnOff,
lnfoDimValue, OnOff, DimCtrl, DimValue, Timed, Forced & Scene.
GB
1- CHANNEL LED STRIP WIRELESS DIMMER
TECHNICAL DATA
Power supply
Consumption
Load
DC
Maximum load
Channels
Control
Mounting
Dimensions
Radio-Frequency
Compatible with
Working temperature
Storage temperature
Protection degree
According to the Standard
DESCRIPTION
· Wireless dimmer compatible with the RF-KNX protocol for the control of 12~48V
colour LED strips, up to 8A.
· Pulse Width Modulation dimming technology (PWM).
· Control by any RF-KNX sensor: pushbutton, remote control,...
· Compatible with DINUY's sensors: 676 010 rf, 673 010 rf, 670 010 rf.
· Possibility of control through wired pushbutton (D).
CHARACTERISTICS
Working mode selector switch for the setting-up and commissioning (A):
- P: link programming.
- R: standard operation with repeater function.
- S: standard operation.
- E: one link deletion from the receiver channel.
- EA: all links deletion from the receiver and transmitter channels.
With or without Memory working modes (B).
It has a Programming key (C) for linking other RF devices.
It is possible to wire an auxiliary pushbutton for the local control of the load: switch on/off and
dimming.
Two RF channels: output channel (wired pushbutton) and input channel (of the dimmer).
INSTALLATION
Install the actuator according to the shown wiring diagram.
The connection of an auxiliary pushbutton (D) is optional. It depends if the installation
requires a local control pushbutton on the load connected to the actuator or if requires a
remote control from one or more other linked RF receivers.
OPERATION
A.- Operation through the external auxiliary pushbutton (D)
Any short press (<300msec) of the auxiliary pushbutton causes:
- The change of the previous state of the load connected to the 673 831 rf: ON or OFF.
- The transmission of an ON or OFF message, in concordance with the change of the load.
Any long press (>300msec) of the auxiliary pushbutton causes:
- The increase or decrease of the previous dimming level.
- The transmission of the telegram DimCtrl, in concordance with the change of the load.
El canal de salida 0 del pulsador cableado envía los objetos: Info OnOff, OnOff y DimCtrl.
B.- Operation though its RF receiver channel
The load connected to the 673 831 rf can be controlled remotely with a RF transmitter.
The input channel 1 of the dimmer responds to the objects: Info OnOff, InfoDimValue, OnOff,
DimCtrl, DimValue, Timed, Forced & Scene.
12V ~ 48V
DC DC
<12mA
LED strips 12V ~ 48V
DC DC
8A (12V: 96W // 24V: 192W)
1 output channel
Wireless or by a Wired
Pushbutton
Junction box
55 x 53 x 34mm
Codified transmission in 868,4MHz
Coverage: 100m (in the free field)
Sensors: 676 010 rf, 673 010 rf,
670 010 rf
0ºC ~ +40ºC
-30ºC ~ +70ºC
IP20 according to EN 60529
EN 60669-2-1
single
DC
