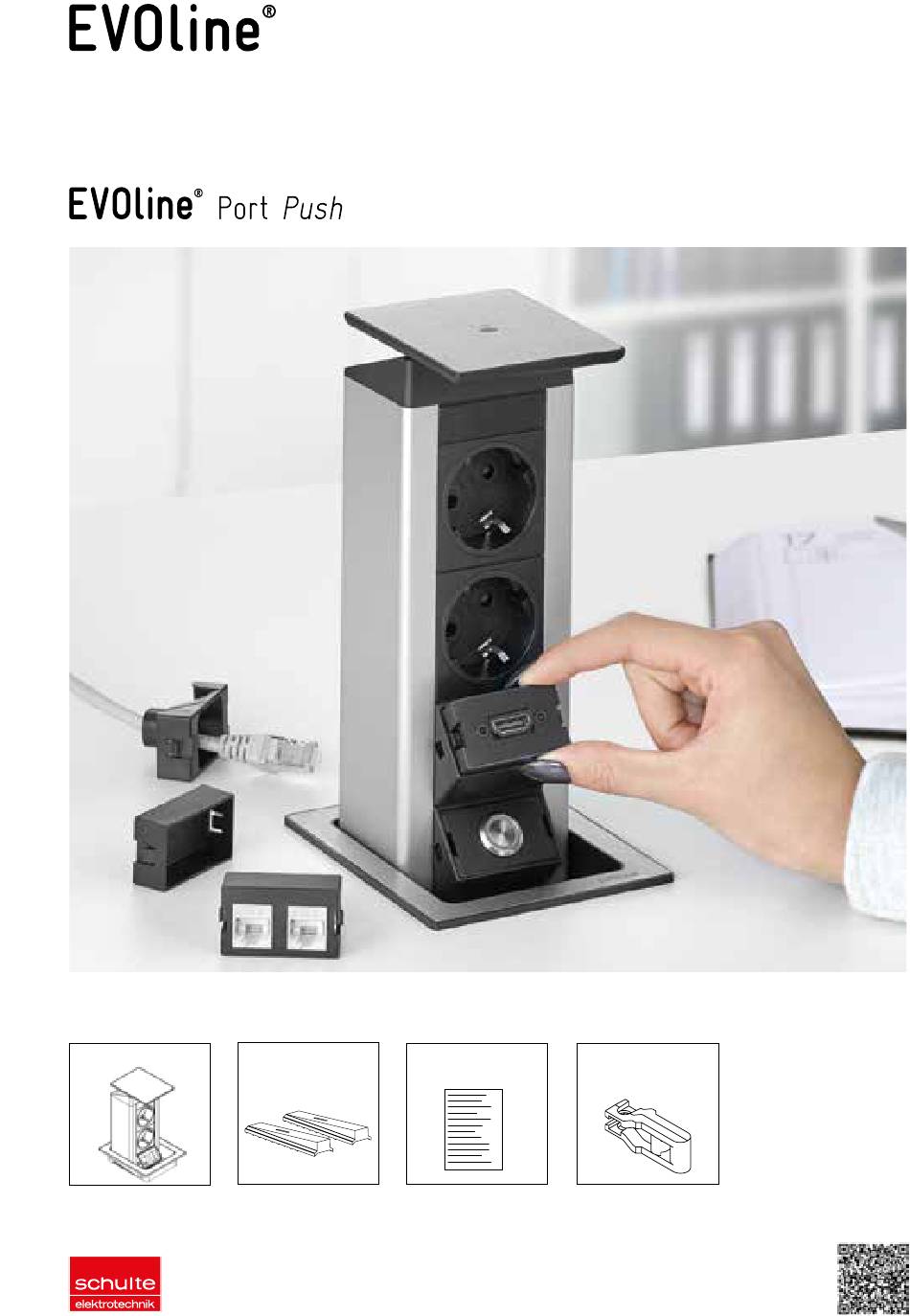

- Page 1 Anleitung/ Manual Lieferumfang:/Box Contents: 1x Port Push 2x Keil / 1x Anleitung/ 1x WireLane 2x Wedge 1x Manual Adapter invented and made by Schulte Elektrotechnik, Lüdenscheid, Germany.
- Page 2 Sollte in diesem Bereich ein Fehler am Produkt auf treten, nehmen Sie Kontakt mit Ihrem Händler auf. Der EVOline Port Push wird in Möbel oder Arbeitsplatten Der Multimediabereich des Produktes ist sicher von mit Stärke von 10 bis 50 mm eingebaut. Im eingefahre-...
- Page 3 Functional description Applications: Pay attention before use: The EVOline Port Push can be mounted in desks from 10 to 50 mm thickness. The cut-out must have a minimum distance of 100 mm from the desk edges. In flush position Take care of the way of installation. Port Push may only frame and cover of the Port Push are visible.
- Page 4 Abmessungen und Einbaumaße / Einbauanleitung für Arbeitsplatten, Tische und vergleichbar Front Front X = min. 50 Y = min. 65 Front R = 5 R = 2,8 X = Standard 3 mm, Glas 5 mm Front...
- Page 5 Size and installation dimensions / Installation instruction for worktops, tables and similar...
- Page 6 Einbauanleitung für Arbeitsplatten, Tische und vergleichbar...
- Page 7 Installation instructions for workplates, tables and similar Aufliegende Montage: Normal installation (salient): Schneiden Sie die Öffnung mit den gezeigten Abmes- Make a cutout using the shown dimensions. sungen. Beachten Sie die Abstände zu den Seiten. Take care of the distance to the edges. Alle Sägespäne sorgfältig entfernen.
- Page 8 Einbau und Umbau von Wechselmodulen Ausbau Trennen Sie den Port Push vor dem Modulumbau von der Stromversorgung Schraubendreher in die seitliche Öffnung einführen und Wechselmodul durch Hebeln nach außen entrie- geln und mit den Kabeln herausziehen. Bei Bedarf für das Entriegeln einen zweiten Schraubendreher paral- lel verwenden.
- Page 9 Exchanging Multimedia modules Removal Ensure that all Power to the Port Push is discon- nected Put a screwdriver into the opening of the module and lever it by moving the screwdriver outwards. If necessary use two screwdrivers. Pull out module with cables.
- Page 10 Deckel drücken bis die Rastposition erreicht ist. Reinigungshinweise: Keine nassen Tücher oder Schwämme benutzen. Reinigen Sie die Oberfläche des EVOline Port Push nur mit einem leicht feuchten Lappen und ggf. etwas Spülmittel. Verwenden Sie auf keinen Fall ätzende oder scheuernde Reinigungsmittel!
-
Page 11: Directions For Use
Directions for use Open: Because of the wide range of available connectors, the retractability of the Port Push cannot be granted Press the cover down at the “Push”-marking until for all combinations of connectors. Test carefully with you hear a “click”. Release the cover. every connectors before pushing down the profile. - Page 12 Schulte Elektrotechnik GmbH & Co. KG Jüngerstraße 21 D-58515 Lüdenscheid Telefon +49 23 51 / 94 81-0 Telefax +49 23 51 / 4 26 58 Email info@schulte.com Alle weiteren Produkte aus unserem Sortiment finden Sie unter: www.evoline.com Stand 03/2017 Technische Änderungen...
