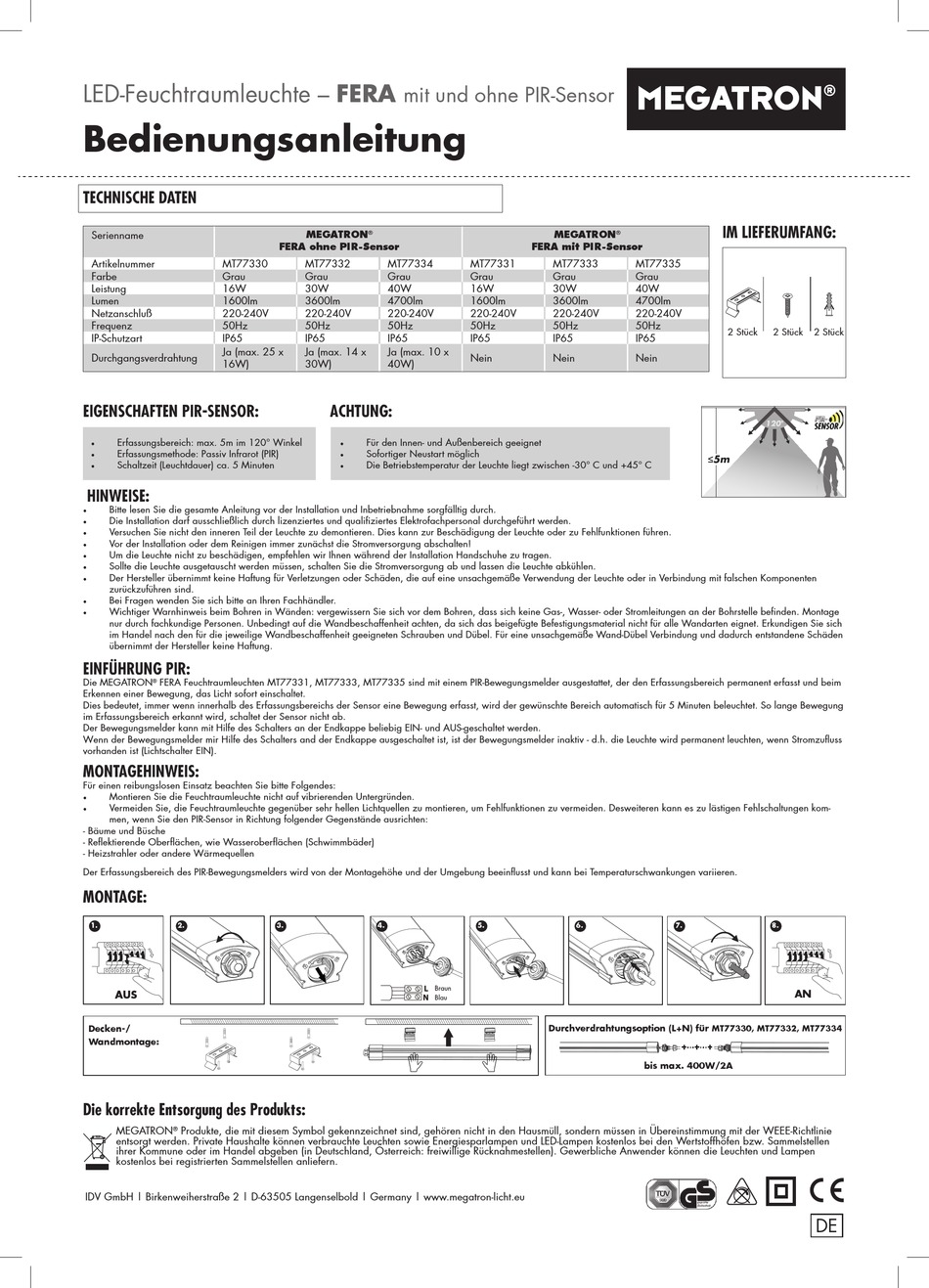

Megatron FERA Series Instruction Manual

LED-Feuchtraumleuchte – FERA
Bedienungsanleitung
TECHNISCHE DATEN
Serienname
Artikelnummer MT77330
Farbe Grau
Leistung 16W
Lumen 1600lm
Netzanschluß 220-240V
Frequenz 50Hz
IP-Schutzart IP65
Ja (max. 25 x
Durchgangsverdrahtung
16W)
EIGENSCHAFTEN PIR-SENSOR:
Erfassungsbereich: max. 5m im 120° Winkel
•
Erfassungsmethode: Passiv Infrarot (PIR)
•
• Schaltzeit (Leuchtdauer) ca. 5 Minuten
HINWEISE:
Bitte lesen Sie die gesamte Anleitung vor der Installation und Inbetriebnahme sorgfälltig durch.
•
• Die Installation darf ausschließlich durch lizenziertes und qualifiziertes Elektrofachpersonal durchgeführt werden.
Versuchen Sie nicht den inneren Teil der Leuchte zu demontieren. Dies kann zur Beschädigung der Leuchte oder zu Fehlfunktionen führen.
•
Vor der Installation oder dem Reinigen immer zunächst die Stromversorgung abschalten!
•
• Um die Leuchte nicht zu beschädigen, empfehlen wir Ihnen während der Installation Handschuhe zu tragen.
Sollte die Leuchte ausgetauscht werden müssen, schalten Sie die Stromversorgung ab und lassen die Leuchte abkühlen.
•
Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden, die auf eine unsachgemäße Verwendung der Leuchte oder in Verbindung mit falschen Komponenten
•
zurückzuführen sind.
Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.
•
• Wichtiger Warnhinweis beim Bohren in Wänden: vergewissern Sie sich vor dem Bohren, dass sich keine Gas-, Wasser- oder Stromleitungen an der Bohrstelle befinden. Montage
nur durch fachkundige Personen. Unbedingt auf die Wandbeschaffenheit achten, da sich das beigefügte Befestigungsmaterial nicht für alle Wandarten eignet. Erkundigen Sie sich
im Handel nach den für die jeweilige Wandbeschaffenheit geeigneten Schrauben und Dübel. Für eine unsachgemäße Wand-Dübel Verbindung und dadurch entstandene Schäden
übernimmt der Hersteller keine Haftung.
EINFÜHRUNG PIR:
Die MEGATRON FERA Feuchtraumleuchten MT77331, MT77333, MT77335 sind mit einem PIR-Bewegungsmelder ausgestattet, der den Erfassungsbereich permanent erfasst und beim
®
Erkennen einer Bewegung, das Licht sofort einschaltet.
Dies bedeutet, immer wenn innerhalb des Erfassungsbereichs der Sensor eine Bewegung erfasst, wird der gewünschte Bereich automatisch für 5 Minuten beleuchtet. So lange Bewegung
im Erfassungsbereich erkannt wird, schaltet der Sensor nicht ab.
Der Bewegungsmelder kann mit Hilfe des Schalters an der Endkappe beliebig EIN- und AUS-geschaltet werden.
Wenn der Bewegungsmelder mir Hilfe des Schalters and der Endkappe ausgeschaltet ist, ist der Bewegungsmelder inaktiv - d.h. die Leuchte wird permanent leuchten, wenn Stromzufluss
vorhanden ist (Lichtschalter EIN).
MONTAGEHINWEIS:
Für einen reibungslosen Einsatz beachten Sie bitte Folgendes:
• Montieren Sie die Feuchtraumleuchte nicht auf vibrierenden Untergründen.
Vermeiden Sie, die Feuchtraumleuchte gegenüber sehr hellen Lichtquellen zu montieren, um Fehlfunktionen zu vermeiden. Desweiteren kann es zu lästigen Fehlschaltungen kom-
•
men, wenn Sie den PIR-Sensor in Richtung folgender Gegenstände ausrichten:
- Bäume und Büsche
- Reflektierende Oberflächen, wie Wasseroberflächen (Schwimmbäder)
- Heizstrahler oder andere Wärmequellen
Der Erfassungsbereich des PIR-Bewegungsmelders wird von der Montagehöhe und der Umgebung beeinflusst und kann bei Temperaturschwankungen variieren.
MONTAGE:
1. 2.
AUS
Decken-/
Wandmontage:
Die korrekte Entsorgung des Produkts:
MEGATRON Produkte, die mit diesem Symbol gekennzeichnet sind, gehören nicht in den Hausmüll, sondern müssen in Übereinstimmung mit der WEEE-Richtlinie
®
entsorgt werden. Private Haushalte können verbrauchte Leuchten sowie Energiesparlampen und LED-Lampen kostenlos bei den Wertstoffhöfen bzw. Sammelstellen
ihrer Kommune oder im Handel abgeben (in Deutschland, Österreich: freiwillige Rücknahmestellen). Gewerbliche Anwender können die Leuchten und Lampen
kostenlos bei registrierten Sammelstellen anliefern.
IDV GmbH | Birkenweiherstraße 2 | D-63505 Langenselbold | Germany | www.megatron-licht.eu
mit und ohne PIR-Sensor
MEGATRON ®
FERA ohne PIR-Sensor
MT77332 MT77334
Grau Grau
30W 40W
3600lm 4700lm
220-240V 220-240V
50Hz 50Hz
IP65 IP65
Ja (max. 14 x Ja (max. 10 x
30W) 40W)
ACHTUNG:
Für den Innen- und Außenbereich geeignet
•
Sofortiger Neustart möglich
•
• Die Betriebstemperatur der Leuchte liegt zwischen -30° C und +45° C
3. 4.
Braun
Blau
MEGATRON
MEGATRON ®
FERA mit PIR-Sensor
MT77331 MT77333 MT77335
Grau Grau Grau
16W 30W 40W
1600lm 3600lm 4700lm
220-240V 220-240V 220-240V
50Hz 50Hz 50Hz
IP65 IP65 IP65
Nein Nein Nein
5. 6.
Durchverdrahtungsoption (L+N) für
bis max. 400W/2A
®
IM LIEFERUMFANG:
2 Stück 2 Stück 2 Stück
120 °
5m
7. 8.
AN
MT77330, MT77332, MT77334
DE
